12 V DC ELECTRIC WINCH FOR VEHICLE
12 V TASAVIRTAVINTTURI AJONEUVOON
VIATV1133
Lifting Solutions Group
Axel Johnson International
Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. +358 2 511 5511
sales@haklift.com
www.haklift.com
Advertisement
Table of Contents
Related Manuals for Haklift VIATV1133
Summary of Contents for Haklift VIATV1133

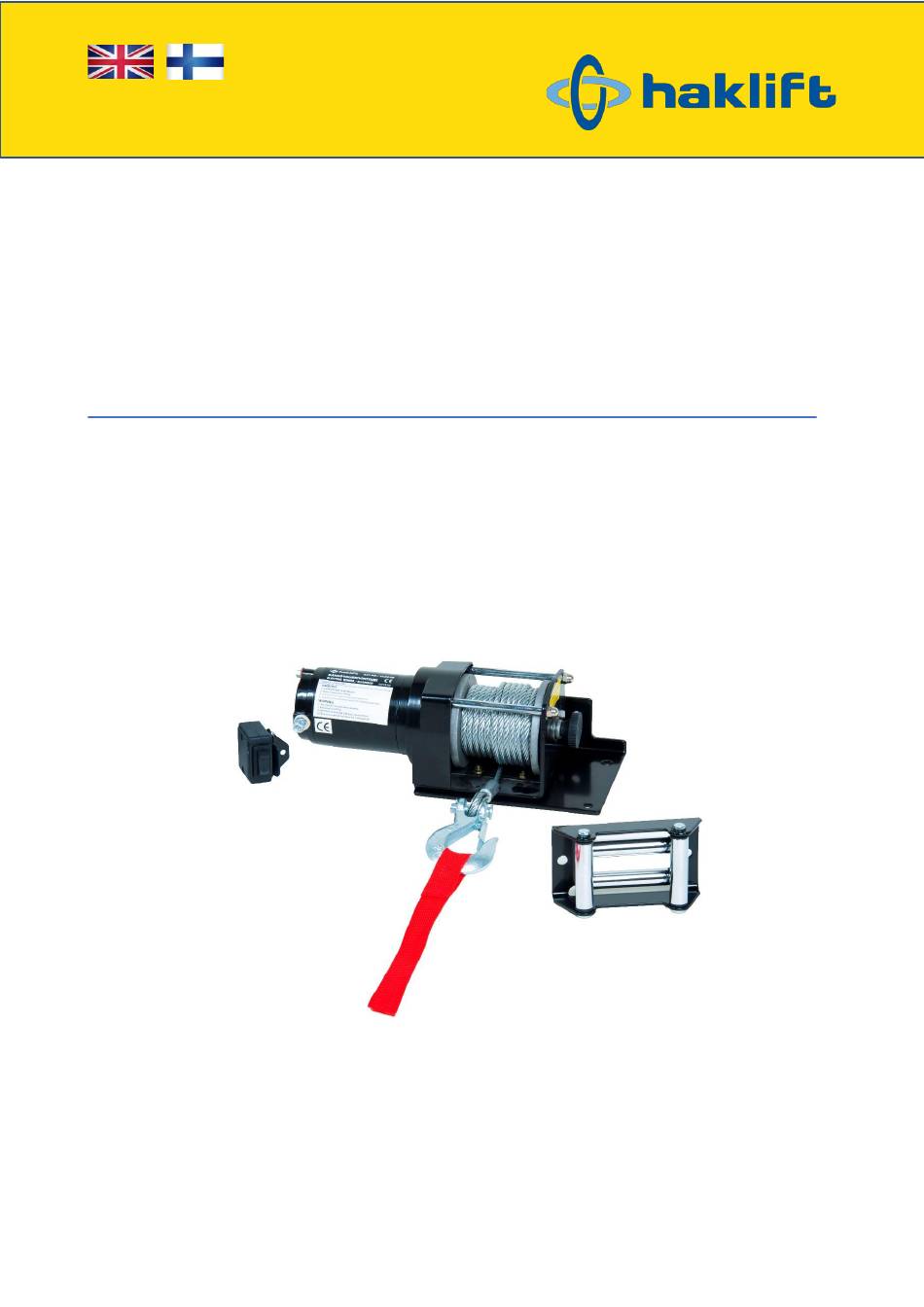

- Page 1 Rev. 20220915 ORIGINAL INSTRUCTIONS KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA 12 V DC ELECTRIC WINCH FOR VEHICLE 12 V TASAVIRTAVINTTURI AJONEUVOON VIATV1133 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
-
Page 2: General Safety Information
14. When using your winch to move a load, place the vehicle transmission in neutral, set vehicle brake and chock all wheels. The vehicle engine should be running during the winch operation. If considerable winching is performed with the engine off, the battery may be too weak to restart the engine. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. -
Page 3: Installation
Pull out the cable from the drum, then engage the clutch by turning the knob to “in” position. Push the “(cable) in” button on the remote control – if the cable is re-spooling, then it’s the right way connected. Otherwise please change the connected lines and repeat the above procedure. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. -
Page 4: Operation
-Winch running time too long Motor overheating periodically -Defective motor -Repair or replace the motor *above table does not include all possible faults/solutions Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International... -
Page 5: Performance Specifications
Rated line pull per layer 1133 Cable capacity per layer Note! Assembly drawings and parts list can be found combined from the end of this document. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com... -
Page 6: Yleiset Turvallisuusohjeet
12. Älä koskaan työskentele vinssin rummun parissa tai sen ympärillä, kun vinssi on kuormitettuna. Pidä vähintään 1,5 metrin turvaetäisyys (vinssiin) käytön aikana. 13. Älä kulje vaijerin yli tai alle, kun vinssi on kuormitettuna. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. - Page 7 Vedä vaijeria ulos rummulta ja liitä sitten kytkin kääntämällä nuppi "in"-asentoon. Paina kauko- ohjaimen/keinukytkimen "(kaapeli) sisään/in" -painiketta – mikäli vaijeri kelautuu takaisin, on asennus tehty oikein. Muussa tapauksessa vaihda kytkettyjen johtojen paikkaa ja toista edellä mainittu toimenpide. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel.
- Page 8 -Korjaa tai vaihda moottori -Vinssin käyttöaika liian pitkä -Anna vinssin jäähtyä ajoittain Moottorin ylikuumeneminen -Viallinen moottori -Moottorin korjaus *taulukko ei sisällä kaikkia mahdollisia vikoja/ratkaisuja Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International...
- Page 9 Linjan veto ja kaapelin kapasiteetti Kaapelikerrokset/-tasot Nimellinen linjan veto per kerros 1133 Kaapelin kapasiteetti per kerros Huom! Kokoonpanopiirustukset ja osaluettelo löytyvät yhdistettyinä tämän dokumentin lopusta. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
- Page 10 Single line = 1-linjainen Drum = Rumpu/Kela Double line = 2-linjainen Screw M5x5 = Ruuvi M5x5 Right = Oikein Cable = Vaijeri Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International...
- Page 11 WINCH ASSEMBLY DRAWING | KOKOONPANOPIIRUSTUS Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
- Page 12 Control box (switch) (30) (Relay) Wire Note: Details may vary slightly in the actual product. Huomio: Yksityiskohdat voivat jossain määrin vaihdella varsinaisessa tuotteessa. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International...
- Page 13 Note: Details may vary slightly in the actual product. Assembler should use common sense and utilize professional skill during the installation. Huomio: Yksityiskohdat voivat jossain määrin vaihdella varsinaisessa tuotteessa. Asentajan tulee noudattaa tervettä järkeä ja hyödyntää ammattitaitoa laitetta kytkiessä. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com...
