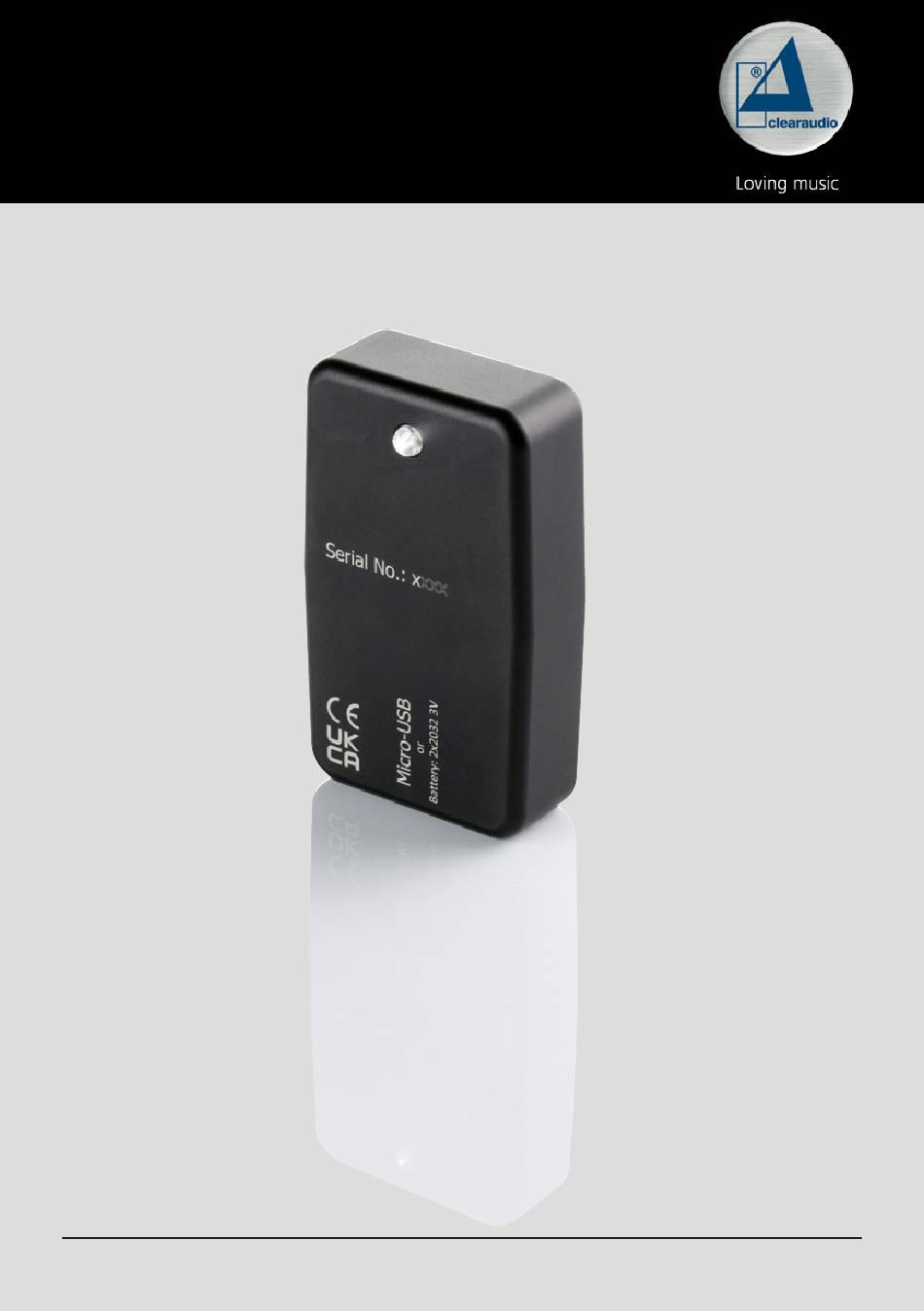

- Page 1 Speed Light V2 User manual Bedienungsanleitung Picture similar / Abbildung ähnlich © clearaudio electronic GmbH Made in Germany...
- Page 2 User manual / Bedienungsanleitung User manual........2 - 8 Bedienungsanleitung .....9 - 15 Dear Clearaudio customer, Thank you for choosing a high-quality product from Clearaudio electronic GmbH. Speed Light V2 With the Clearaudio you have a valuable tool to achieve the perfect speed setting for your turntable.
- Page 3 Should further transportation be necessary, please always use the original packing material. 3. Service If any servicing or repair of a Clearaudio product is necessary, please first contact your dealer or distributor. Alternatively contact Clearaudio directly and we will inform you about your nearest service location.
- Page 4 User manual / Bedienungsanleitung 1. Included accessories • Allen key • User manual Please note: Speed Light V2 In order to use the , you need a stroboscope The following are recommended: Speed Strobe Test Record Clearaudio • (Art. No. AC038)
- Page 5 User manual / Bedienungsanleitung Speed Light 2. Usage of the Speed Light V2 The Clearaudio is immediately ready for use with the batteries already installed or with continuous power via micro- USB (cable not included in the scope of delivery).
- Page 6 - If the lines move anti-clockwise, the speed is too slow. If the intensity of the light reduces, please change the battery, as described on the next page or switch to continuous current. © clearaudio electronic GmbH Page / Seite 6...
- Page 7 User manual / Bedienungsanleitung 3. Opening the housing Using the allen key provided, loosen the four screws on top of the device and remove the cover. Pic. 3: Opening the housing Pic. 4: Handle on the circuit board Remove the circuit board by lifting it out of the housing using the handle below the button.
- Page 8 User manual / Bedienungsanleitung 4. Technical data Material: Anodized aluminum, Milled from solid material. Light source: White LED; calibrated to 300 Hz (for stroboscope LP). Batteries: 2x CR2032 3V USB connection: Micro-USB © clearaudio electronic GmbH Page / Seite 8...
- Page 9 User manual / Bedienungsanleitung Sehr verehrte clearaudio Kundin, sehr verehrter clearaudio Kunde, vielen Dank, dass Sie sich für ein hochwertiges Produkt aus dem Hause clearaudio electronic GmbH entschieden haben. Speed Light V2 Mit dem clearaudio besitzen Sie ein wertvolles Hilfsmittel, um die perfekte Geschwindigkeitseinstellung für Ihr Laufwerk zu erreichen.
- Page 10 Sollte ein weiterer Transport erforderlich sein, verwenden Sie immer nur die Originalverpackung. 3. Service Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie über Ihre nächstgelegenen...
- Page 11 User manual / Bedienungsanleitung 1. Zubehör im Lieferumfang • Innensechsrundschlüssel • Bedienungsanleitung Bitte beachten Sie: Speed Light V2 Um das nutzen zu können, benötigen Sie eine Stroboskop LP. Empfohlenes Zubehör: Speed Strobe Test Record Clearaudio • (Art. Nr. AC038) Multi Installation Gauge Clearaudio •...
- Page 12 User manual / Bedienungsanleitung Speed Light V2 2. Verwendung des Speed Light V2 Das clearaudio ist durch die bereits eingesetzten Batterien oder durch Dauerstrom mittels Micro-USB (Kabel nicht im Lieferumfang enthalten) sofort einsatzbereit. Abb. 1: Micro-USB für direkten Stromanschluss. Bitte beachten: Speed Light V2 verfügt nicht über einen aufladbaren...
- Page 13 User manual / Bedienungsanleitung ca. 5-10 cm Abb. 2: Richtiger Abstand zur Platte Wenn die Stroboskop-Striche im weißem Licht stehen bleiben und sich nicht mehr sichtbar bewegen, haben Sie die optimale Drehzahl (33 1/3 rpm äußerer Ring, 45 rpm innerer Ring) eingestellt. - Falls die Striche deutlich im Uhrzeigersinn wandern, ist die Geschwindigkeit zu schnell.
- Page 14 Die Batterien befinden sich auf der Unterseite der Platine. Achten Sie beim Einsetzen der neuen Batterien auf die korrekte Polarität. Abb. 5: (Das „+“ auf der Batterie muss nach Einsetzen der Batterien oben zeigen.) © clearaudio electronic GmbH Page / Seite 14...
- Page 15 User manual / Bedienungsanleitung 4. Technische Daten Material: Eloxiertes Aluminium, Aus Vollmaterial gefräst. Lichtquelle: Weiße LED geeicht auf 300 Hz (für Stroboskop LP). Batterie: 2x CR2032 3V USB-Anschluss: Micro-USB Made in Germany Page / Seite 15...
- Page 16 Handmade in Germany Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio Electronic GmbH, Germany.
