- Page 1 INSTRUCTION FOR INSTALLATION AND USE BAIN MARIE BM – 01 W, BM – 02 W, BM – 04 W, BM – 06W...
-
Page 2: Table Of Contents
DATE: 02/2011 Content Declaration of a standards conformity ........................4 Technical data ................................. 4 Basic information about Bain Marie ..........................4 Packing and device check ............................4 Overall guidance ................................5 Installation ..................................5 Placement ..................................5 Safety measures from standpoint of the fire protection Act. No. ČSN 061008 coll. 12 ........6 Connection of the electric cable to electricity ...................... - Page 3 Instandhaltung und Garantiebedingungen ....................... 18 Schaltplan ..................................18 Déclaration de l´accord des normes .......................... 22 Coordonnées techniques ............................22 Contrôle d´emballage et d´appareil ........................... 22 Instructions générales ..............................23 Installation ..................................23 Placement ..................................23 Mesures de sécurité concernant la protection contre l´incendie selon ČSN 061008 čl. 12 ......24 Branchement Électrique ..............................
-
Page 4: Declaration Of A Standards Conformity
Declaration of a standards conformity The manufacturer confirms, that the device agree with 2009/142/ES (government directive 22/2003), directive no.22/1997 Coll. and no. 258/2000 Coll. about health public protection, directive no. 38/2001 Coll. and relevant government orders. Installation must be made according to relevant directives. Attention, the manufacturer reserves the right refuse any responsibility in case of direct or indirect damages which are caused due wrong installation, incorrect intervention or modification, insufficient maintenance, incorrect use and also possibly caused by other reasons presented by items in sale conditions. -
Page 5: Overall Guidance
The device leaves our stock properly packed with appropriate symbols and labels. There are also appropriate instructions for use. In case the packing shows bad handling, damage or tampering, it should be refused at forwarder immediately by writing and signing of a damage protocol. If not so, manufacturer reserves the right deny any liability for any problems and hazards caused by this appliance in the future. -
Page 6: Safety Measures From Standpoint Of The Fire Protection Act. No. Čsn 061008 Coll. 12
The appliance may only be installed in permanently ventilated rooms, as specified by the standard ČSN 127040 and ČSN 127010. In the room where the appliance is installed, there must be an adequate air flow to meet the requirements of normal combustion of gas and the necessary ventilation of the room itself. The room must be kept adequately ventilated in order to eliminate the heat and humidity produced by cooking: in particular, after prolonged use, it is recommended to open window or to increase the speed of ventilators. - Page 7 To access terminal board placed on the back side of the device, whole back panel needs to be disassembled. If a fixed connection is being used, fit the power line with an Omni polar circuit breaker with a contact opening gap equal to or greater than 3 mm, in an easily accessible position close to the appliance. Ground cable (yellow-green colour) shall not be interrupted with this breaker.
-
Page 8: Instruction For Use

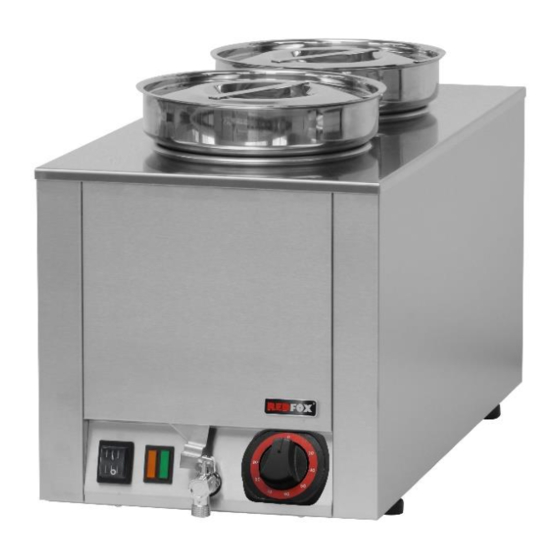

Instruction for use Main Switch Control light Thermostat knob Attention! Before the first use of the device you must remove protection foil from all surfaces and wash the device with moist cleaning cloth dipped in the water with detergent. Than dry it with cloth. Fill the device with water not higher than the line on the side. -
Page 9: Wiring Diagrams
By prolonged use of the appliance, it is necessary maintain regular maintenance for safe use, we strongly recommend sign contract with technical service. Maintenance can be provided only with qualified technician following updated directives, laws and instructions from this manual. We recommend having the appliance serviced by professional service at least once in 6 month, in extreme use of the appliance once in 3 months. - Page 10 BM – 04 W...
- Page 11 BM – 06 W...
- Page 12 BENUTZERANLEITUN Bain Marie BM – 01 W, BM – 02 W, BM – 04 W, BM – 06W...
-
Page 13: Erklärung Über Einklang Mit Normen
Erklärung über Einklang mit Normen Der Hersteller erklärt,dass die Geräte im Einklang mit den EG Richtlinien 2009/142/ES (Regierungsverordnung 22/2003) , Gesetz Nr. 22/1997 Sb und Nr. 258/2000 Sb über Gesundheitsschutz, Verordnung Nr. 38/2001 Sb. und den zuständigen Regierungsverordnungen sind. Die Installation muss unter Berücksichtigung der geltenden Vorschriften erfolgen. -
Page 14: Kontrolle Der Verpackung Und Einrichtung
Kontrolle der Verpackung und Einrichtung Das Gerät wird in unserer Versandabteilung ordnungsgemäß verpackt, versehen mit den notwendigen Symbolen und Bezeichnungen. Die Bedienungsanleitung findet sich der Verpackung beigefügt. Eine eventuelle Beschädigung bzw.Aufbrechen der Verpackung durch andere Personen während des Transportes, muss sofort beim Spediteur reklamiert werden und zwar mit Abfassen und Unterschrift des Schadensprotokolls. -
Page 15: Aufstellung
Folgende Instruktionen gelten für die Installation durch einen qualifizierten Techniker: Alle Arbeitsgänge sind laut gültigen Normen und korrekt durchzuführen. Alle mit Einstellung u.a. verbundenen Tätigkeiten an dem Gerät dürfen nur bei Abschalten des Strom- bzw. Gasnetzes durchgeführt werden. Wenn das Gerät unter Spannung sein muss, ist höchste Vorsicht zu beachten. -
Page 16: Der Elektrische Kabelnetzanschluss
A – unbrennbar Granite, sandstein, beton, ziegel, fliesen, putz B – nicht leicht brennbar akumin, Heraclites, lihnos, itaver C1 – schwer brennbar holz, laubholz, sperrholz,hartpapier, umakart C2 – mittel brennbar spannholzplatte, solodur, kork plattes, gummi C3 – leicht brennbar hartfassernplatte, polystyren, polyureten, PVC Das Gerät muss gemäß... -
Page 17: Gebrauchsanweisung
Gebrauchsanweisung Hauptschalter Kontrolllampe Knopf des thermostates Vorsicht! Bevor Sie das Gerät verwenden werden, ist es notwendig ihn gut mit feuchtem Lappen abzuwaschen. Lassen Sie nie das Gerät ohne Aufsicht im Betrieb. Füllen Sie das Gerät mit Wasser bis zum Strich an der Seitenwand oder ca 3 cm über den Boden. Schalten Sie den Hauptschalter ein, drehen Sie den Regler aus der Position „0“... -
Page 18: Instandhaltung Und Garantiebedingungen
aus einem wärmebeständigen Werkstoff bestehen und muß so stehen, daß das Wasser nicht verspritzt gefährlich sein kann. Das Abflußrohr anbringen, die Sicherung aufheben und den Hahn öffnen. Die Wanne auslassen, wenn das Wasser kühl ist. Instandhaltung und Garantiebedingungen Bei langfristiger Benutzung ist für ein sicheres Arbeiten eine regelmässige Instandhaltung erforderlich. Wir empfehlen das Abschliessen eines Servicevertrages. - Page 19 BM – 04 W...
- Page 20 BM – 06 W...
- Page 21 INSTRUCTIONS DE SERVICE ET D´INSTALLATION...
-
Page 22: Déclaration De L´accord Des Normes
Bain Marie BM – 01 W, BM – 02 W, BM – 04 W, BM – 06W Déclaration de l´accord des normes Le producteur déclare que les appareils sont en conformité avec la directive du parlement européen et du conseil européen 2009/142/ES (décret gouvernemental 22/2003), loi nr.22/1997 de Code et nr. 258/2000 de Code de la santé... -
Page 23: Instructions Générales
L´appareil quitte nos entrepôts bien emballé avec tous les symboles et toutes les étiquettes correspondantes. Le mode d´emploi convenant est Si l´emballage est détruit ou déchiré, il faut le joint. signifier immédiatement au transitaire avec qui il est nécessaire de dresser un constat et le signer. On n´accepte pas les réclamations postérieures. -
Page 24: Mesures De Sécurité Concernant La Protection Contre L´incendie Selon Čsn 061008 Čl. 12
Déballez l´appareil et controllez si le produit n´a pas été endommagé pendant le transport. Placez l´appareil sur une surface horizontale (dénivellation maximale moins de 2°). Il est possible d´utiliser les pieds réglables. Si l´appareil est placé près d’un meuble, celui-ci doit résister à la température jusqu´à 60°C. L´installation, le réglage, la mise en marche doit être réalisée par une personne qualifiée qui possède d´une autorisation conformément aux normes valables. -
Page 25: Mode D'emploi
En tout cas, le câble de prise de courant doit être placé de telle manière que sa température ne surpasse jamais la température du milieu de plus que 50°C. Avant le branchement au réseau, s’assurer que : - le coupe-circuit et distribution intérieure peuvent endurer la charge de l’appareil (voir la plaque) - la mise à... -
Page 26: Service Et Conditions De Garantie
travaillent. Le témoin lumineux (D) s’éteint quand la température désirée est atteinte. Pour éteindre l’appareil – tourner le dispositive de commande (E) jusqu’à la position « 0 » et appuyer sur l’interrupteur principal (B). Toujours vérifi er le niveau d’eau, ne jamais utiliser l’appareil sans eau. À utiliser seulement sous surveillance et équipé... - Page 27 BM – 04 W BM – 06 W...
