ISTRUZIONI
in accordo alla Direttiva Macchine 2006/42/CE
Istruzioni originali
Articolo
G a nc i o s e l f - l oc k i n g a o c c h i o
Accessori per funi ROBUR
Zona Industriale – C.da S. Nicola
67039 SULMONA (L'AQUILA)
Tel. +39.0864.2501.1 – Fax +39.0864.253132
www.roburitaly.com – info@roburitaly.com
Divisione della BETA UTENSILI spa Via Volta. 18 - 20050 SOVICO (MB) ITALY Tel. +39.039.20771-Fax + 39.039.2010742
R/SP/8057/02
Data 14/01/2011
Doc.n° IPU-102 Rev.2

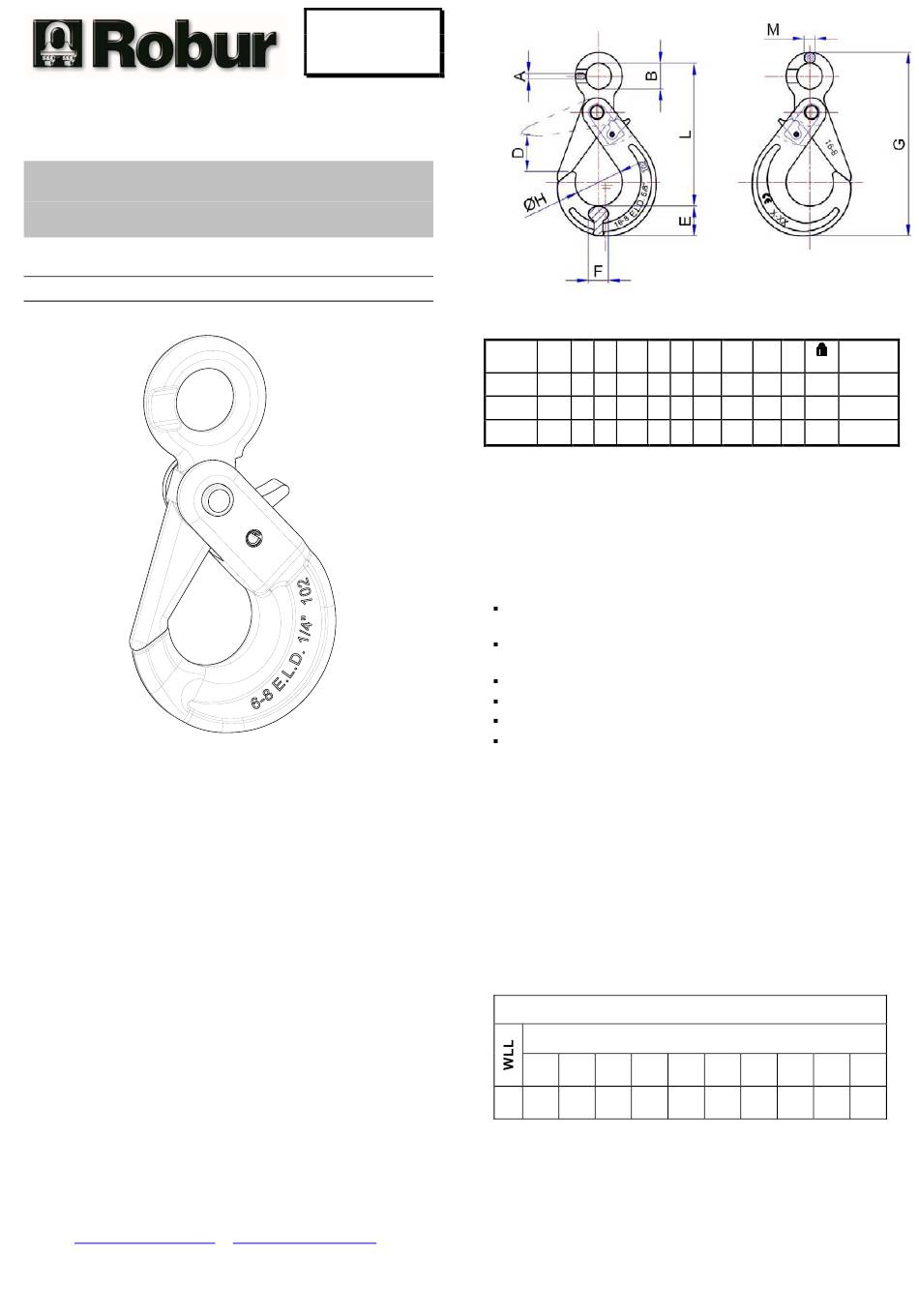

8057
LE QUOTE INDICATE SONO ESPRESSE IN mm
Ø WLL
A B D E
CATENA kg
7-8 2000 8 25 33 25 20 172
10 3150 10 32 44 35 27 218
13 5300 13 40 54,5 40 31 267
1. Avvertenze generali
Con riferimento a quanto riportato in queste istruzioni il
produttore respinge ogni responsabilità in caso di:
uso degli accessori contrario alle leggi nazionali sulla
sicurezza e sull'antinfortunistica.
errata scelta o predisposizione dell'apparecchio di
sollevamento con il quale saranno connessi.
mancata o errata osservanza delle istruzioni per l'uso.
modifiche agli accessori non autorizzate.
uso improprio e omessa manutenzione ordinaria
uso combinato ad accessori non conformi
2. Criteri di scelta e vita dell'accessorio
Il gancio deve essere impiegato come componente di
accessorio di sollevamento in
conformità alla EN 818-4.
I parametri che devono essere attentamente considerati
nella scelta dell'accessorio stesso sono :
A. Il carico massimo di lavoro (WLL o portata):
Il carico massimo di lavoro (WLL) è funzione del grado e della
configurazione che per brache a braccio singolo corrisponde a
quanto indicato nella tabella seguente:
Carico massimo di lavoro
Diametro della catena grado 8
6 7 8 10
t
1,12 1,5 2 3,15
Il coefficiente di prova statica utilizzato (MPF) e pari a 2,5
volte la portata.
B. Il grado:
Il grado dovrà essere il medesimo della catena utilizzata per
formare l'imbracatura.
F G ØH L M CODICE
g
45 135 12 860 080570020
58 168 14 1600 080570032
71 208 18 3040 080570053
brache di catena in
(mm)
13 16 20 22 26
5,3 8 12.5 15 21,2
32
31,5
