Robur 8055 Instructions Manual

ISTRUZIONI
in accordo alla Direttiva Macchine 2006/42/CE
Istruzioni originali
Articolo 8055

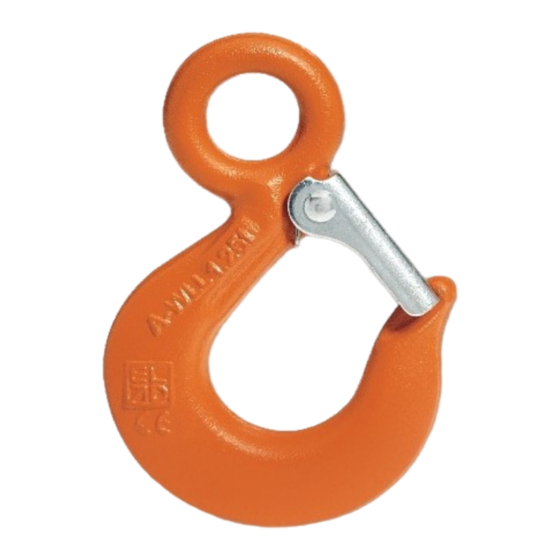

G a nc i o a oc c h i o
Accessori per funi ROBUR
Zona Industriale – C.da S. Nicola
67039 SULMONA (L'AQUILA)
Tel. +39.0864.2501.1 – Fax +39.0864.253132
www.roburitaly.com – info@roburitaly.com
Divisione della BETA UTENSILI spa Via Volta. 18 - 20050 SOVICO (MB) ITALY Tel. +39.039.20771-Fax + 39.039.2010742
R/SP/8055/02
Data 14/01/2011
Doc.n° IPU-101 Rev.2
1. Avvertenze generali
Con riferimento a quanto riportato in queste istruzioni il
produttore respinge ogni responsabilità in caso di:
2. Criteri di scelta e vita dell'accessorio
Il gancio può essere impiegato come componente di
accessorio
sollevamento.
Il coefficiente di prova statica utilizzato (MPF) e pari a 2,5
volte la portata.
I parametri che devono essere attentamente considerati nella
scelta dell'accessorio stesso sono :
il
compatibilità con il componente o la catena a cui sarà
connesso. Ciascun grado è identificato con un numero e con
una lettera.
LE QUOTE INDICATE SONO ESPRESSE IN mm
WLL
A B C D D1
kg
1250
9,5 19 77 23 20
1600
11 25 82 26 22
2500 13 27 94 27 23
3200 15 32 106 31 27
5400 18 38 132 40 35
8000 23 51 165 51 43
11500 29 64 198 58 53
16000
33 70 222 66 58
22000
39 90 283 87 78
uso degli accessori contrario alle leggi nazionali sulla
sicurezza e sull'antinfortunistica.
errata scelta o predisposizione dell'apparecchio di
sollevamento con il quale saranno connessi.
mancata o errata osservanza delle istruzioni per l'uso.
modifiche agli accessori non autorizzate.
uso improprio e omessa manutenzione ordinaria
uso combinato ad accessori non conformi
di sollevamento
A. Il carico massimo di lavoro
se il gancio è impiegato come componente, il carico
massimo di lavoro è funzione del grado e della
configurazione
se il gancio è impiegato come accessorio di sollevamento
il carico massimo di lavoro e marcato sul pezzo (WLL)
B. Il grado:
grado dovrà essere
E F G H L CODICE
kg
080550110
21 15 15 31 82 0,33
080550115
23 18 18 34 93 0,46
080550120
27 23 23 38 105 0,75
080550130
31 23 24 42 121 1,05
080550145
37 29 30 50 146 1,86
080550170
49 37 37 62 187 3,95
080550215
60 43 46 75 230 7,20
080550260
67 52 57 84 255 10,2
080550320
80 64 65 110 320 20,3
o come accessorio
:
(WLL o portata)
determinato in relazione
di
alla
