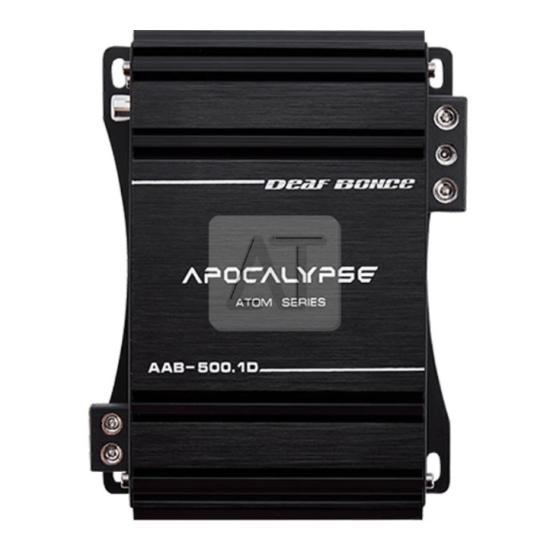

- Page 1 OWNER`S MANUAL SINGLE-CHANNEL AMPLIFIER РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ОДНОКАНАЛЬНЫЙ УСИЛИТЕЛЬ CLASS D ATOM SERIES AAB-500.1D HTTPS://ALPHARD.AUDIO https://tm.by Интернет-магазин TM.by...
- Page 2 C O N T E N T S 1. Introduction 2. Safety instructions 3. Typical installation sequence 4. Selection of the diameter of power cables and speaker cables 5. Wiring diagrams 6. Connection methods 7. Specifications 8. Possible faults and their solutions 9.
- Page 3 1 . I N T R O D U C T I O N Thank you for purchasing of this Deaf Bonce product! Our company is committed to the creation of of extremely loud sound systems with no loss of quality.
- Page 4 4. SELECTION OF THE DIAMETER OF POWER CABLES AND SPEAKER CABLES S e l e c t i o n o f t h e d i a m e t e r o f t h e p o w e r c a b l e s S e l e c t i o n o f t h e d i a m e t e r o f t h e s p e a k e r c a b l e s Use the table below to select the desired diameter based Use the table below to select the desired diameter based...
- Page 5 Caution!!! For model AAB-500.1D the operating voltage is 9-15 V. S t a n d a r d w i r i n g d i a g r a m o f m o n o a m p l i f i e r t o H e a d U n i t . Step 1.
- Page 6 6 . C O N N E C T I O N M E T H O D S The minimum permissible load impedance at the output of the amplifier is 1 ohm. Use these formulas to calculate the load impedance of various types of connections. S e r i a l c o n n e c t i o n To t a l i m p e d a n c e = Ω...
- Page 7 Voice coils Total impedance 1+1 Ohm 1.5 Ohm 2+2 Ohm 3 Ohm 4+4 Ohm 6 Ohm Voice coils Total impedance 1+1 Ohm 2 Ohm 2+2 Ohm 4 Ohm 4+4 Ohm 8 Ohm S u b w o o f e r s i n s e r i e s , c o i l s i n s e r i e s Voice coils Total impedance 1+1 Ohm...
- Page 8 S u b w o o f e r s i n p a r a l l e l , c o i l s i n s e r i e s Voice coils Total impedance 1+1 Ohm 1 Ohm 2+2 Ohm 2 Ohm...
- Page 9 Voice coils Total impedance 1+1 Ohm 0.125 Ohm 2+2 Ohm 0. 5 Ohm 4+4 Ohm 0.5 Ohm CAUTION!!! High sound pressure can damage your health! Please use the common sense when controlling volume! 7 . S P E C I F I C AT I O N S Model AAB-500.1D Power RMS 4 Ohm* (W)
- Page 10 8 . P O S S I B L E F A U L T S A N D T H E I R S O L U T I O N S Deaf Bonce amplifiers are high-quality and technically perfect products. The problems often arise due to improper use, faulty connection of components or lack of power supply of the on-board network.
- Page 11 С ОД Е Р Ж А Н И Е 1. Введение 2. Меры предосторожности 3. Типовая последовательность установки 4. Выбор сечения силовых и акустических кабелей 5. Схемы подключений 6. Способы подключения 7. Технические характеристики 8. Возможные неисправности и их решения 9.
-
Page 12: Меры Предосторожности
1 . В В Е Д Е Н И Е Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества. Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. - Page 13 9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель в держатель предохранителя. При помощи лампочки 12 В 21 Вт подключите плюсовой кабель к одному контакту лампочки, а...
- Page 14 Внимание!!! Для модели AAB-500.1D рабочее напряжение составляет 9-15 Вольт. С т а н д а р т н а я с х е м а п о д к л ю ч е н и я о д н о к а н а л ь н о го у с и л и т е л я к Г У. Стандартная...
-
Page 15: С П О С О Б Ы П Од К Л Ю Ч Е Н И Я
6 . С П О С О Б Ы П ОД К Л Ю Ч Е Н И Я Минимальное допустимое сопротивление на выходе усилителя Ом. Используйте данные формулы для расчета сопротивления различных типов соединений. С Х Е М Ы В К Л Ю Ч Е Н И Я С А Б В У Ф Е Р О В П... - Page 16 С а б в у ф е р ы п о с л е д о в а т е л ь н о , к а т у ш к и п а р а л л е л ь н о Общий...
- Page 17 Общий импеданс Звуковые катушки 1+1 Ом 8 Ом 2+2 Ом 16 Ом 32 Ом 4+4 Ом С а б в у ф е р ы п а р а л л е л ь н о , к а т у ш к и п о с л е д о в а т е л ь н о Общий...
- Page 18 Общий импеданс Звуковые катушки 1+1 Ом 0,125 Ом 2+2 Ом 0,25 Ом 4+4 Ом 0,5 Ом ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук. 7 . Т Е Х Н И Ч Е С К И Е Х А РА К Т Е Р И С Т И К И AAB-500.1D Модель...
- Page 19 1 0 . И Н Ф О Р М А Ц И Я П О Г А Р А Н Т И Й Н О М У И С Е Р В И С Н О М У О Б С Л У Ж И В А Н И Ю Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
- Page 20 HTTPS://ALPHARD.AUDIO https://tm.by Интернет-магазин TM.by...
