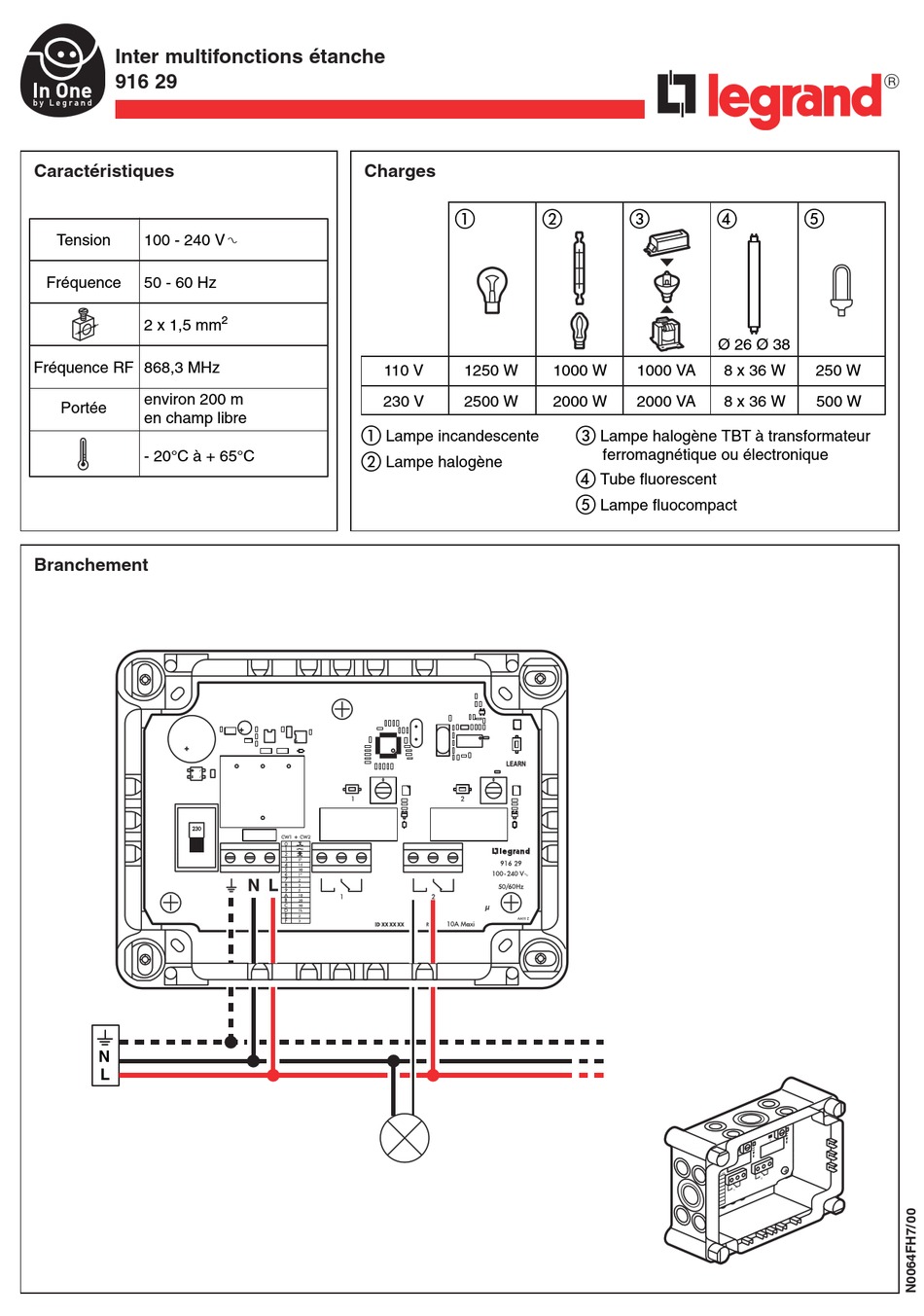

Inter multifonctions étanche
916 29
Caractéristiques
Tension
100 - 240 V
Fréquence
50 - 60 Hz
2 x 1,5 mm
Fréquence RF 868,3 MHz
environ 200 m
Portée
en champ libre
- 20°C à + 65°C
Branchement
230
N
L
Charges
±
2
110 V
230 V
Lampe incandescente
Lampe halogène
1250 W
1000 W
1000 VA
2500 W
2000 W
2000 VA
Lampe halogène TBT à transformateur
ferromagnétique ou électronique
Tube fluorescent
Lampe fluocompact
Ø 26 Ø 38
8 x 36 W
250 W
8 x 36 W
500 W
23 0
Advertisement
Related Manuals for LEGRAND In One 916 29
Summary of Contents for LEGRAND In One 916 29
- Page 1 Inter multifonctions étanche 916 29 Caractéristiques Charges ± Tension 100 - 240 V Fréquence 50 - 60 Hz 2 x 1,5 mm Ø 26 Ø 38 Fréquence RF 868,3 MHz 110 V 1250 W 1000 W 1000 VA 8 x 36 W 250 W environ 200 m 230 V...
- Page 2 Le scénario associé à la touche 1 (ou 2) sera automatiquement lancé à la réception d’un ordre Radio provenant d’un produit “In One by Legrand” de l’installation. Ce produit peut communiquer avec des produits courant porteur à travers l’interface RF / PLC réf. 036 06 / 29.
- Page 3 Apprentissage du scénario Etape 1 : débuter l'apprentissage (sur le LEADER) Appuyer sur Appuyer sur la touche LEARN de commande qui doit piloter le scénario Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR) Pour ajouter plusieurs produits au scénario, répéter Appuyer sur la touche Appuyer sur pour chaque acteur...
- Page 4 DECLARATION DE CONFORMITE Nous déclarons que les produits satisfont aux dispositions de : We declare that the products satisfy the provisions of : La Directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 "R&TTE" sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manner et/ou d'une installation conforme aux normes en vigueur intended and/or in accordance with the current...
- Page 5 Weatherproof switch 916 29 Characteristics Loads ± Voltage 100 - 240 V Frequency 50 - 60 Hz 2 x 1.5 mm Ø 26 Ø 38 Radio frequency 868.3 MHz 110 V 1250 W 1000 W 1000 VA 8 x 36 W 250 W about 200 m 230 V...
-
Page 6: Operation
This product can be controlled by other products, where it becomes the Actor of a scenario. It can be an actor in 16 scenarios max. per output. The scenario linked to button 1 or 2 will start automatically when a Radio signal is received from an “In one by Legrand” product of the installation. - Page 7 Learn scenario Step 1 : Start the learn phase (on the LEADER) Press LEARN Press the command key that is to control the scenario Step 2 : Add an actor to the scenario (on the ACTOR) To add a number of products to the scenario, repeat Press LEARN Press the command key...
- Page 8 DECLARATION DE CONFORMITE Nous déclarons que les produits satisfont aux dispositions de : We declare that the products satisfy the provisions of : La Directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 "R&TTE" sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manner et/ou d'une installation conforme aux normes en vigueur intended and/or in accordance with the current...
