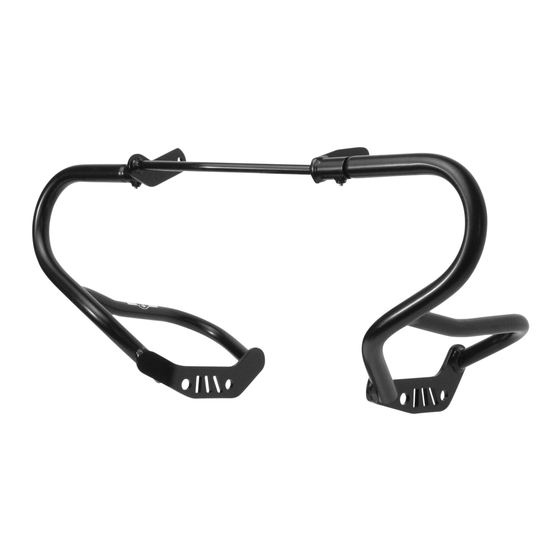

Engine guard for bmw r 1200 r 2010-2014

Advertisement

Quick Links

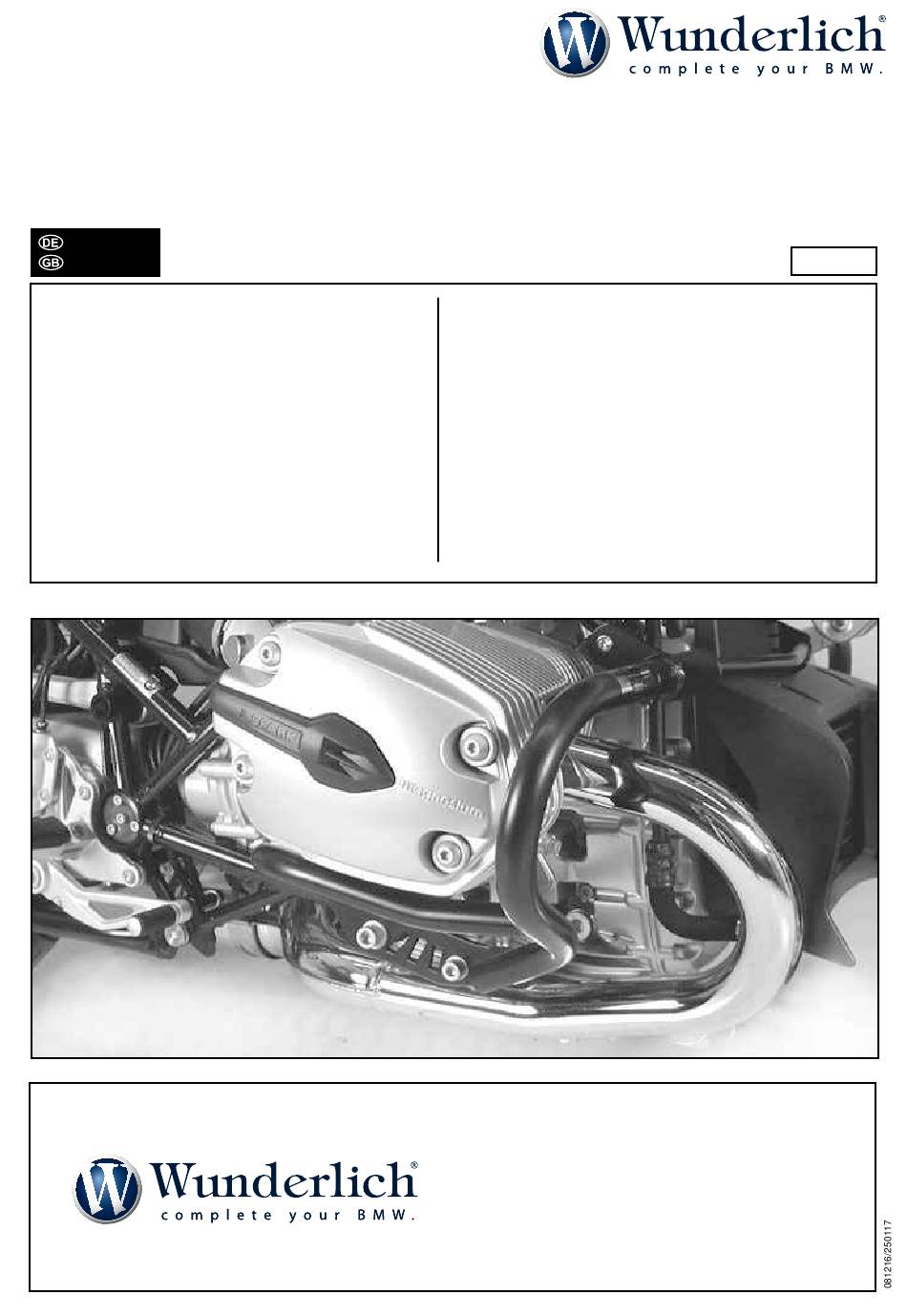

Motorschutzbügel/ Engine guard
BMW R 1200 R
Baujahr 2010-2014 / date of manufacture 2010-2014
Artikel Nr.: / Item-no.:
31740-002
schwarz/black
31740-003
chrom/chrome
31740-001
silber/silver
INHALT
CONTENTS
1
Motorschutzbügel links
1
Motorschutzbügel rechts
1
Befestigungsbügel
Schraubensatz:
1
150.770
Inbusschraube M 6 x 55
1
150.771
Inbusschraube M 6 x 60
2
150.809
U-Scheiben ø6,4
1
151.058
Stahldistanz ø16 x ø8 x 43 mm
2
151.059
Stiftschrauben M 6 x 10
1
151.060
Inbusschraube M12 x 100
1
151.061
Inbusschraube M12 x 120
2
150.976
U-Scheiben ø13
1
151.062
Aludistanz ø25 x ø13 x 60
1
151.063
Aludistanz ø25 x ø13 x 43
2
150.877
Inbusschrauben M10 x 90
2
150.811
U-Scheiben ø10,5
1
151.064
Aludistanz ø20 x ø11 x 65
1
151.065
Aludistanz ø20 x ø11 x 60
mittig verjüngt
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Please notice our enclosed service information.
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
W u n derl i c h G mbH
Kra n z w ei herw eg 12
5 3 4 89 Si nz i g-G ew erbepark
502661 00 0x
1
engine guard left side
1
engine guard right side
1
mounting bracket
Screw kit:
1
150.770
1
150.771
2
150.809
1
151.058
2
151.059
1
151.060
1
151.061
2
150.976
1
151.062
1
151.063
2
150.877
2
150.811
1
151.064
1
151.065
Tel .
0 0 4 9 2 6 4 2 -97 9 8 -0
Fax
0 0 4 9 2 6 4 2 -97 9 8 -3 3
w w w . w u n d e rl i c h . d e
allen screw M 6 x 55
allen screw M 6 x 60
washer ø6,4
steel spacer ø16 x ø8 x 43 mm
stud bolt M 6 x 10
allen screw M12 x 100
allen screw M12 x 120
washer ø13
spacer ø25 x ø13 x 60
spacer ø25 x ø13 x 43
allen screw M10 x 90
washer ø10,5
spacer ø20 x ø11 x 65
special aluminium spacer
ø20 x ø11 x 60
Produktionsdatum
date of production
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 31740-002 and is the answer not in the manual?

Questions and answers

Summary of Contents for Wunderlich 31740-002

  • Page 1 Motorschutzbügel/ Engine guard BMW R 1200 R Baujahr 2010-2014 / date of manufacture 2010-2014 Artikel Nr.: / Item-no.: 31740-002 schwarz/black 31740-003 chrom/chrome 31740-001 silber/silver Produktionsdatum INHALT date of production CONTENTS Motorschutzbügel links engine guard left side Motorschutzbügel rechts engine guard right side Befestigungsbügel...
  • Page 2 Motorschutzbügel/ Engine guard BMW R 1200 R Baujahr 2010-2014 / date of manufacture 2010-2014 Artikel Nr.: / Item-no.: 31740-002 schwarz/black 31740-003 chrom/chrome 31740-001 silber/silver WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Eine Eintragung in die Fahrzeugpapiere ist nicht erforderlich.
  • Page 3 Motorschutzbügel/ Engine guard BMW R 1200 R Baujahr 2010-2014 / date of manufacture 2010-2014 Artikel Nr.: / Item-no.: 31740-002 schwarz/black 31740-003 chrom/chrome 31740-001 silber/silver MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Befestigungsbügels links: Dieser verläuft zwischen Federbeinaufnahme und Ölkühlergehäuse. An der Rahmenlasche mit der Inbusschraube M 6 x 55 nebst U-Scheibe ø6,4.
  • Page 4 Motorschutzbügel/ Engine guard BMW R 1200 R Baujahr 2010-2014 / date of manufacture 2010-2014 Artikel Nr.: / Item-no.: 31740-002 schwarz/black 31740-003 chrom/chrome 31740-001 silber/silver MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Motorschutzbügels rechts: Die Originalschrauben demontieren; sie entfallen. Punkt A: Inbusschraube M 12 x 100, U- Scheibe ø13 mm, Aludistanz ø25 x ø13...
