Best. Nr.: Wunderlich 35520-101, chrom
Wunderlich 35520-102, schwarz

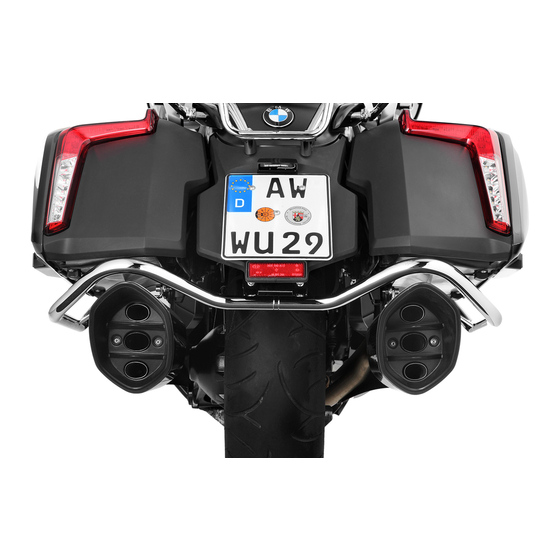

Passend für: BMW K 1600 B
1 Paar Kofferschutzbügel
1 x Montageanleitung Wunderlich 35520-101.pdf
Befestigungsteile vorn:
4 x Innenvielzahnschraube (TORX)
8 x Unterlegscheibe
4 x Sechskantmutter (selbstsichernd)
2 x Gegenlasche 4fach abgewinkelt
2 x Gummieinlage
Befestigungsteile mitte:
2 x Montagelasche gerade
Montagehalter an Motorrad:
2 x Innenvielzahnschraube (TORX)
2 x Unterlegscheibe
Schutzbügel an Montagelasche:
2 x Innenvielzahnschraube (TORX)
4 x Unterlegscheibe
2 x Sechskantmutter (selbstsichernd)
Befestigungsteile hinten:
1 x Montagehalter gross
Montagehalter an Motorrad:
4 x Innenvielzahnschraube (TORX)
8 x Unterlegscheibe
2 x Rohrschelle
Schutzbügel an Montagelasche:
2 x Innenvielzahnschraube (TORX)
4 x Unterlegscheibe
2 x Sechskantmutter (selbstsichernd)
1 x Verbindungsrohr
Revision: 1/20180226
Stückliste und Anbauanleitung
Seite 1/4
Artikel: Kofferschutzbügel,
Ni Cr / Schwarz
ISO 14579 Niro
DIN 125
DIN 985
ISO 14579 Niro
DIN 125
ISO 14579 Niro
DIN 125
DIN 985
ISO 14579 Niro
DIN 125
DIN 3015
ISO 14579 Niro
DIN 125
DIN 985
N:\AV\SA8\Wunderlich\35520-101_D.doc
M 6 x 25 mm
M 6
M 6
18 x 1 x 110 mm
M 8 x 40 mm (19 Nm)
M 8
M 8 x 25 mm
M 8
M 8
M 6 x 45 mm
M 6
20
M 8 x 25 mm
M 8
M 8
Advertisement
Related Manuals for Wunderlich 35520-101
Summary of Contents for Wunderlich 35520-101
- Page 1 Stückliste und Anbauanleitung Best. Nr.: Wunderlich 35520-101, chrom Artikel: Kofferschutzbügel, Wunderlich 35520-102, schwarz Ni Cr / Schwarz Passend für: BMW K 1600 B 1 Paar Kofferschutzbügel 1 x Montageanleitung Wunderlich 35520-101.pdf Befestigungsteile vorn: 4 x Innenvielzahnschraube (TORX) ISO 14579 Niro...
- Page 2 Kofferschutzbügel links Kofferschutzbügel hinten Kofferschutzbügel rechts Montagebild hinten Seite 2/4...
- Page 3 Montagebild 1 Montagebild 2 Montagebild 3 Montagebild 4 Montagebild 5 Montagebild 6 Montagebild 7 links Montagebild 7 rechts Seite 3/4...
-
Page 4: Pflege Und Wartung
Wir wünschen Ihnen viel Freude und unfallfreie Fahrt mit unserem Motorradzubehör. Bitte beachten Sie unsere beigefügten Serviceinformationen. Please notice our enclosed service information. Weiteres Zubehör auf unserer Homepage. More accessories: see our homepage. Wunderlich GmbH Tel. 0049 2642-9798-0 Kranzweiherweg 12... - Page 5 Wunderlich 35520-102, schwarz chromed / black Fits for: BMW K 1600 B 1 Pair Side Case Guards 1 x Mounting Instruction Wunderlich 35520-101.pdf Mounting parts front: 4 x Cylinder Screw with TORX ISO 14579 Niro M 6 x 25 mm...
- Page 6 Side Case Guard left Side Case Guard rear Side Case Guard right Mounting image rear Seite 2/4...
- Page 7 Mounting pic 1 Mounting pic 2 Mounting pic 3 Mounting pic 4 Mounting pic 5 Mounting pic 6 Mounting pic 7 left Mounting pic 7 right Seite 3/4...
-
Page 8: Assembly Instruction
We wish you a lot of joy and accident-free journey with our motorcycle accessories. Bitte beachten Sie unsere beigefügten Serviceinformationen. Please notice our enclosed service information. Weiteres Zubehör auf unserer Homepage. More accessories: see our homepage. Wunderlich GmbH Tel. 0049 2642-9798-0 Kranzweiherweg 12... - Page 9 . Lubricate the screws of stainless steel / black screws with the supplied lubricant before screwing. Attention! This is only valid if no screw locking fluid is used. The Wunderlich GmbH assumes no liability for direct or consequential damage to the vehicle or personal injury caused by a fall, accident or improper or incorrect installation of our products. In addition to these notices, our general terms and conditions apply.
