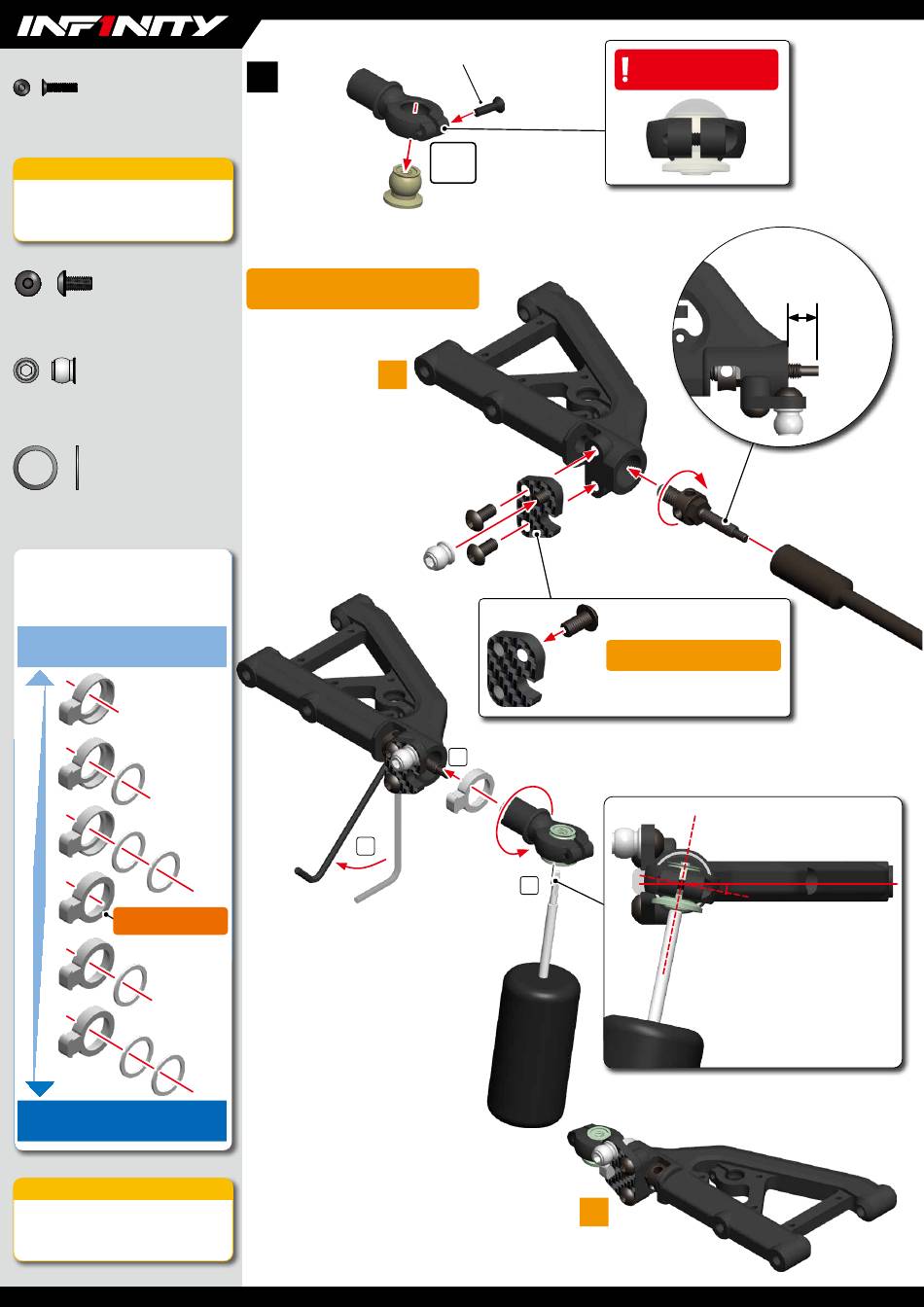

Creation Model IF18-III Instruction Manual page 6

x2
B02208
M2x8mm Flat Head Screw
フラットヘッドスクリュー
セッティングパーツ
SETTING PARTS
R0352
Front Lower Arm End
フロントロアアームエンド
x6
B01306
M3x6mm Button Head Screw
ボタンヘッドスクリュー
x2
R0332
AL Flange Ball 5.8mm Short
アルミフランジボール（ショート）
A781005
Aluminum Washer 8x10x0.5mm (Silver)
アルミスペーサー（シルバー）
With the direction of R0353 and
A781005, Change Front Width.
R0353 の向きと A781005 の枚数で車
幅を変更する。
NARROWER FRONT WIDTH
車幅が狭くなる。
R0353
A781005
INITIAL POSITION
初期設定
WIDER FRONT WIDTH
車幅が広くなる。
セッティングパーツ
SETTING PARTS
R0301H
Front Suspension Arm Set Hard
フロントサスアームセット ハード
Adjust to move R0352S freely.
R0352S がスムーズに動くよう調整する。
4
R0352S
Front Lower Arm End (Soft)
フロントロアアームエンド（ソフト）
R0307
7.8mm Guide Flange Ball (15.5)
ガイドフランジボール
L/R
Assemble both L&R.
左右作る。
L
R0301
Front Suspension Arm Set
フロントサスアームセット
B01306
M3x6mm
R0332
3
Turn the 1.5mm hex wrench to
the right to tighten the R0353
ball end hook snugly so that it
does not rattle.
1.5mm 六角レンチを右に回して
R0353 ボールエンドフックがガタつか
ないようにピッタリと締め付ける。
B02208
M2x8mm
2
x
R0355N
B01306
M3x6mm
B01306
M3x6mm
R0355N
F Lower Arm Plate N (Carbon)
F ロアアームプレート N（カーボン）
R0353
Ball End Hook
1
ボールエンドフック
R0352S
2
R
6
NOTE DIRECTION
向きに注意してください。
7mm
R0354
Step Turnbuckle
段付きターンバックル
L/R
Assemble both L&R.
左右作る。
Approx. 12°
約 12 度
Keep the R0352S FRONT LOWER
ARM END side at about 12 degrees
while securing it with a hex driver.
六角ドライバー等で固定しながら
R0352S フロントロアアームエンド
側を約 12 度に保つ。
