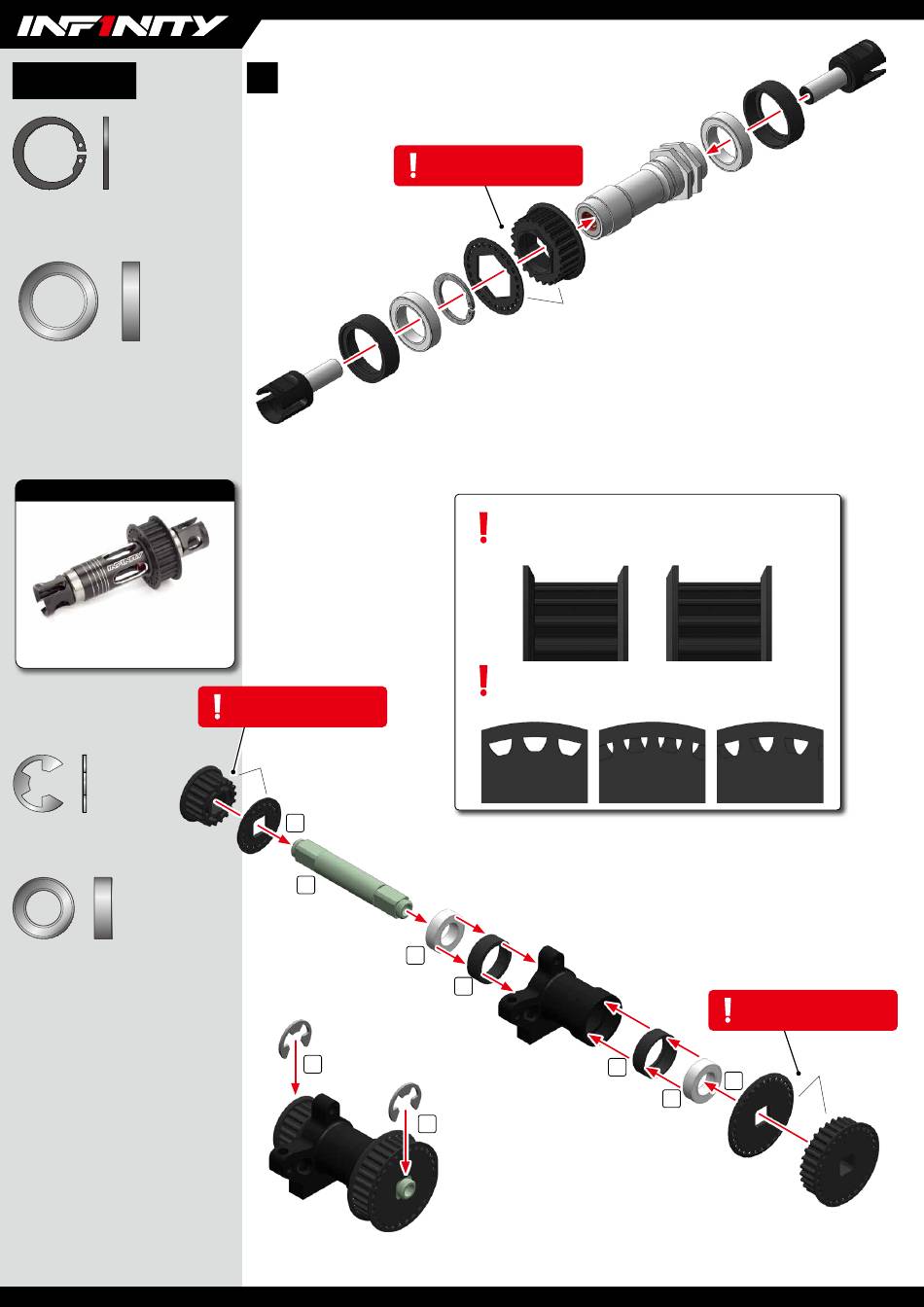

Creation Model IF18-III Instruction Manual page 4

BAG A
x1
B06212
Snap Ring 12mm
スナップリング
x2
BB12184
Ball Bearing 12x18mm
ボールベアリング
オプションパーツ
OPTION PARTS
R0333
Front Oneway Set 8mm
フロントワンウェイセット 8mm
x2
B06106
E Ring 6mm
E リング
x2
BB8144
Ball Bearing 8x14mm
ボールベアリング
1
R0013
Bearing Bush Set
ベアリングブッシュセット
R0071
Front Joint Cup
フロントジョイントカップ
NOTE DIRECTION
向きに注意してください。
R0012
18T
4
3
R0085
Middle Shaft
ミドルシャフト
BB8144
8x14mm
B06106
5
NOTE DIRECTION
向きに注意してください。
R0012
Pulley Set 24T
B06212
プーリーセット
BB12184
12x18mm
Attention to the direction in which the pulley flange is
installed.
プーリーフランジの向きに注意。
OK
Align the holes in the pulley and pulley flange.
プーリーとプーリーフランジの穴を合わせます。
OK
2
1
R0013
R0377
Middle Shaft Mount
ミドルシャフトマウント
B06106
5
4
BB12184
12x18mm
R0072
Front One Way Axle
フロントワンウェイアクスル
NG
NG NG
NOTE DIRECTION
向きに注意してください。
1
4
R0013
2
BB8144
8x14mm
R0071
R0013
R0012
29T
