Keychron Q14 Pro Manual

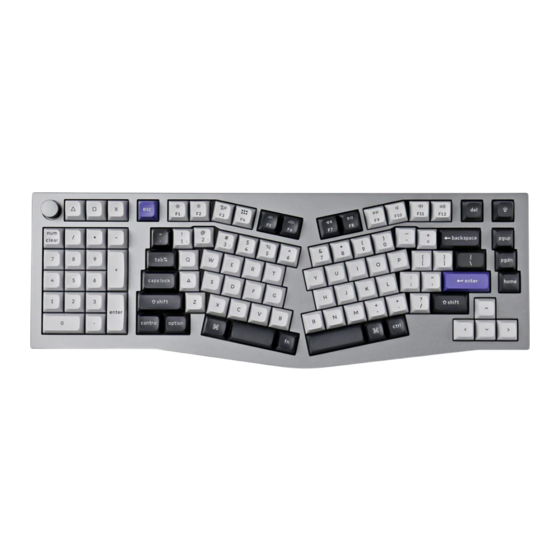

Bluetooth mechanical keyboard
Hide thumbs Also See for Q14 Pro:

Advertisement

Quick Links

Download this manual
Q14 Pro Bluetooth Mechanical Keyboard

Advertisement

loading
Need help?

Need help?

Do you have a question about the Q14 Pro and is the answer not in the manual?

Questions and answers

Related Manuals for Keychron Q14 Pro

Summary of Contents for Keychron Q14 Pro

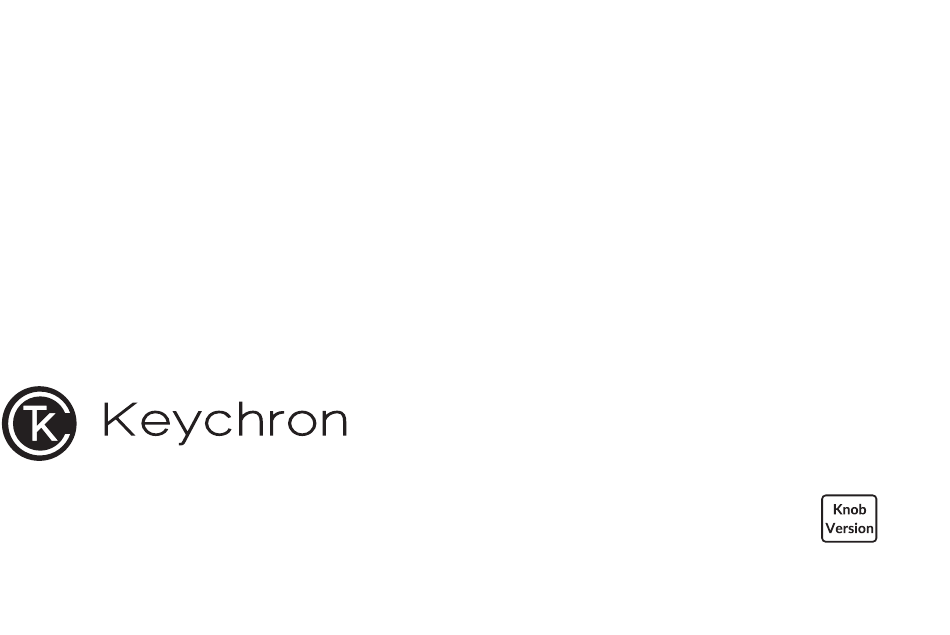

  • Page 1 Q14 Pro Bluetooth Mechanical Keyboard...
  • Page 2 Fully Assembled Version Keyboard 1x Fully Assembled Keyboard Including 1x Aluminum Case 1x PCB 1x PC Plate 1x Sound Absorbing Foam 1x Case Foam 14x Gaskets (11 Installed and 3 in the Box) 8 Sets x Stabilizers 1 Set x Keycaps (PBT Double-shot) 1 Set x Switches Cable 1x Type-C to Type-C Cable...
  • Page 3 Barebone Version Keyboard Kit 1x Keyboard Kit (Without Keycaps & Switches) Including 1x Aluminum Case 1x PCB 1x PC Plate 1x Sound Absorbing Foam 1x Case Foam 14x Gaskets (11 Installed and 3 in the Box) 8 Sets x Stabilizers Cable 1x Type-C to Type-C Cable 1x Type-A to Type-C Adapter...
  • Page 4 Quick Start Guide If you are a Windows user, please find the appropriate keycaps in the box, then follow the instructions below to find and replace the following keycaps. Mac / Windows...
  • Page 5 Connect Bluetooth Press fn + 1 (for 4 seconds) and pair with device named Keychron Q14 Pro. Switch toggle to Bluetooth fn + 1 Connect Cable Switch toggle to Cable...
  • Page 6 The VIA Key Remapping Software Please visit caniusevia.com to download the latest VIA software to remap the keys. If the VIA software cannot recognize your keyboard, please reach out to our support to get the instruction. (VIA only works when Your keyboard’s best friend the keyboard is connected by wire to the computer.) The Layers...
  • Page 7 The Backlight Press fn + Q to change the lighting effect Press fn + tab to turn the backlight on/off fn + Q fn + tab Adjust The Backlight Brightness Press fn + W to increase the backlight brightness Press fn + S to decrease the backlight brightness fn + W fn + S...
  • Page 8 Adjust The Backlight Speed Press fn + T to increase the light effect speed Press fn + G to decrease the light effect speed fn + T fn + G Warranty The keyboard is highly customizable and easy to be rebuilt. If anything goes wrong with any of the keyboard components of keyboard during the warranty period, we will only replace the defective parts of the keyboard, not the whole keyboard.
  • Page 9 Watch The Building Tutorial On Our Website If you are building the keyboard for the first time, we highly recommend you watch the building tutorial video on our website first, then start building the keyboard yourself. Factory Reset Troubleshooting? Don’t know what’s going on with the keyboard? ①...
  • Page 10 Charging port: USB Type-C Mode: Bluetooth / Wired Bluetooth operating distance: Within 10 meters (open space) Name of Bluetooth device: Keychron Q14 Pro Operating environment: -10 to 50°C Technical specifications can be subjected to change without notice, we apologize for any...
  • Page 11 Q14 PRO BLUETOOTH MECHANICAL KEYBOARD OVERVIEW ① ② ③ ④ Windows ① Bluetooth indicator ② BT OFF Cable (Mode Toggle Switch) ③ Win/Android Mac/iOS (OS Toggle Switch) ④ Charging port...
  • Page 12 DEFAULT KEY LAYOUT: LAYER 0: This layer will be activated when your keyboard’s system toggle is switched to Mac. Scr- Scr+ Vol- Vol+ Left Shift Right Shift Left Left Ctrl Option...
  • Page 13 LAYER 1: This layer will be activated when your keyboard’s system toggle is switched to Mac and press the fn/MO(1) key. Toggle BTH2 BTH1 Toggle...
  • Page 14 LAYER 2: This layer will be activated when your keyboard’s system toggle is switched to Windows. Left Shift Right Shift Left Ctrl LWin LWin = Left Windows LAlt = Left Alt RAlt = Right Alt RCtl = Right Ctrl...
  • Page 15 LAYER 3: This layer will be activated when your keyboard’s system toggle is switched to Windows and press the fn/MO(3) key. Scr- Scr+ Vol- Vol+ Toggle BTH2 BTH1 Toggle...

  • Page 16: Key Description

    KEY DESCRIPTION Key Description Key Description Scr- Screen Brightness Decrease RGBMd- RGB Mode Previous Scr+ Screen Brightness Increase Hue+ Hue Increase Bright- Backlight Decrease Hue- Hue Decrease Bright+ Backlight Increase RGB SPI RGB Speed Increase Prvs Previous RGB SPD RGB Speed Decrease Layer 1 will be activated Play Play/Pause...

  • Page 17: Led Status Overview

    A red light will stay on while charging; Fully charged in around 5 hours, a green battery indicator will appear. *The Keychron keyboard is compatible with all USB ports. Please use a 5V 1A adapter or USB 3.0 for the best performance. The Keychron Q14 Pro can be charged in Bluetooth/on/off mode.
  • Page 18 3. Hold “fn+1” key for 4 seconds to activate Bluetooth pairing (the Bluetooth indicator fast flashes for 3 minutes to detect pairing). 4. Search for the Bluetooth device “Keychron Q14 Pro” on your device and connect it (the Bluetooth indicator goes off after successful pairing).

  • Page 19: Backlight Setting

    RECONNECT: 1. Switch the keyboard to the Bluetooth option to activate the keyboard. 2. The Bluetooth indicator flashes for 4 seconds and automatically pairs with the last paired device. 3. If the Bluetooth indicator is off, press any button to enter the connection again. * The keyboard must have been paired with the device to perform this function.
  • Page 20 3 — INPUT METHOD SWITCH...
  • Page 21 For the computer/smartphone: Go to your device Bluetooth settings>Select the keyboard and remove/delete/unpair it. Then restart your device. For the keyboard: Turn the keyboard off and back on. Then reconnect it to your device. Bluetooth connection is interrupted even within 10 meters. Third-party input tools are not compatible with the keyboard.
  • Page 22 Safety Precaution: Keep the product, accessories and packaging parts out of the reach of children to prevent any accidents and choking hazards. Always keep the product dry to avoid corrosion. Do not expose the product to extreme temperatures below -10°C(5°F) or above 50°C(131°F) to preserve the lifespan of the keyboard.
  • Page 23 Q14 Pro 蓝牙机械键盘...
  • Page 24 完全组装版本 键盘 1x 已组装成品键盘 包含 1x 铝合金金属外壳 1x PCB 1x PC定位板 1x 底部吸音泡棉 1x PCB与定位板夹心吸音泡棉 14x Gaskets缓冲垫 （11个缓冲垫已安装 在键盘本体、 3个放置在包装内部） 8套PCB卫星轴 1套键帽 （PBT材质-双色注塑） 1套机械轴体 线材 1x Type-C to Type-C 接口线材 1x Type-A to Type-C 转接头 工具 1x 拔键器 1x 拔轴器 1x 十字螺丝刀...
  • Page 25 套件版本 键盘 1x 键盘本体 （不包含键帽、 轴体） 包含 1x 铝合金金属外壳 1x PCB 1x PC定位板 1x 底部吸音泡棉 1x PCB与定位板夹心吸音泡棉 14x Gaskets缓冲垫 （11个缓冲垫已安装 在键盘本体、 3个放置在包装内部） 8套PCB卫星轴 线材 1x Type-C to Type-C 接口线材 1x Type-A to Type-C 转接头 工具 1x 拔键器 1x 拔轴器 1x 十字螺丝刀 1x 内六角螺丝刀...
  • Page 26 快速上手指南 如果你是Windows用户， 请在包装盒里找到如下的键帽， 用拔键器拔下键盘上的对应键帽并且更换。 Mac / Windows...
  • Page 27 连接蓝牙 长按fn+1四秒使键盘进入配对模式， 键盘的配对名为: Keychron Q14 Pro。 把开关拨到蓝牙模式 fn + 1 连接有线 把开关拨到有线模式...
  • Page 28 关于VIA映射软件 可以访问caniusevia.com 下载最新的VIA软件， VIA是可以映射按键的软件。 如果VIA软件不能识别你的键盘， 请联系我们以获得技术支持。 (VIA 仅在键盘通过线连接到计算机时有效。 ) 关于键盘键层说明 键盘有四层按键设置。 如果您的系统拨片切换到Mac档位， 如果您的系统拨片切换到Windows， 层0和层1是用于Mac系统。 层0将被激活。 那么层2将被激活。 如果您在Windows系统模式下使用， 层2和层3是用于Windows系统。 请对层2进行更改， 而不是层0。 否则无法进行按键映射操作。...
  • Page 29 更改键盘背光模式以及快速关闭/开启键盘背光 组合fn+Q键， 更改键盘背光模式。 组合fn+tab键， 可快速关闭/开启键盘背光。 fn + Q fn + tab 调整键盘背光亮度 组合fn+W键， 提高键盘背光亮度。 组合fn+S键， 减少键盘背光亮度。 fn + W fn + S...
  • Page 30 调整背光速度 组合fn+T键， 增加光效速度。 组合fn+G键， 降低光效速度。 fn + T fn + G 保修 由于Q14 Pro客制化键盘是可高度定制且易于组装的， 所以键盘的任何一个部件出了问题， 我们只会更换键盘有问题的部件而不是整个键盘。...
  • Page 31 键盘组装教程 如果您没有安装过类似产品的经验， 我们建议您观看我们网站上的键盘组装教程视频， 然后再开始进行键盘组装。 恢复出厂模式 如果键盘出现了故障， 不知道怎么办？ 1. 将数据线插入键盘， 并将键盘拨动到Cable模式。 2. 依照顺序长按fn+J+Z （等待四秒） ； 3. 从我们的网站为您的键盘下载正确的固件和QMK工具箱； 4. 将键盘拨动到OFF模式， 拔掉空格键键帽， 然后找到位于PCB上面的 复位按钮； 5. 首先长按住复位键， 然后将键盘拨动到Cable模式。 放开这个复位键， 此时键盘会进入DFU模式； 6. 然后您可以使用QMK工具箱进行刷新固件的操作； 7. 再次将键盘恢复出厂设置长按fn+J+Z （等待四秒） 。 * 步骤指南可以在我们的网站上找到。...
  • Page 32 Q14 Pro 键盘概述 ① ② ③ ④ Windows ① 蓝牙指示灯 ② BT OFF Cable (连接模式切换开关) ③ Win/Android Mac/iOS (OS切换开关) ④ 充电口...
  • Page 33 Q14 Pro 键盘规格 按键： 104键 轴： 机械轴 电池： 4000mAh 电池续航： 100小时 （无线模式下开启最低背光亮度） 充电时间： 5小时 充电端口： USB Type-C 模式： 蓝牙 / 有线 蓝牙工作距离： 最长10米 （开放空间） 蓝牙设备名称： Keychron Q14 Pro 功能说明 LED状态显示如下： 功能 LED位置 状态 充电—红灯长亮 充电 电源指示灯 满电—绿灯 快闪—切换 蓝牙 蓝牙指示灯...
  • Page 34 按键布局 层0： 当您的系统拨片切换到Mac档位的时候， 层0将被激活使用。 Scr- Scr+ Vol- Vol+ Left Shift Right Shift Left Left Ctrl Option 层1： 当您的系统拨片切到Mac档位并组合fn/MO(1)键的时候， 层1将被激活使用。 Toggle BTH2 BTH1 Toggle...
  • Page 35 层2： 当您的系统拨片切到Windows档位的时候， 层2将被激活使用。 Left Shift Right Shift Left Ctrl LWin LWin = Left Windows LAlt = Left Alt RAlt = Right Alt RCtl = Right Ctrl 层3： 当您的系统拨片切到Windows档位并组合fn/MO(3)键的时候， 层3将被激活使用。 Scr- Scr+ Vol- Vol+ Toggle BTH2 BTH1 Toggle...
  • Page 36 Q14 Pro 客制化键盘多媒体按键说明 BTH1 蓝牙连接设备 1 BTH2 蓝牙连接设备 2 BTH3 蓝牙连接设备 3...
  • Page 37 3. 键盘背光灯将打开。 * 在有线模式下， 键盘不会自动进入省电模式。 蓝牙模式 1. 将键盘 “模式切换” 拨动到 BT 位置。 2. 键盘背光灯将打开。 3. 长按 “fn+1” 键4秒激活蓝牙配对 （蓝牙指示灯闪烁3分钟） 。 4. 在你的装置上搜索蓝牙装置 “Keychron Q14 Pro” 并连接它 （配对成功后蓝牙指示灯熄灭） 。 注意： 此键盘支持通过组合键 “fn+1” / “fn+2” / “fn+3” 依次配对最多3台设备。 * 因蓝牙版本较多等原因， 初次连接可能出现连接缓慢或连接失败等问题， 请耐心检查设备设置是否正确。...
  • Page 38 切换至蓝牙装置 短按组合键 “fn+1” / “fn+2” / “fn+3” 切换到其他装置。 *切换过程可能会因切换频繁或切换速度过快， 导致延迟， 此时请耐心等待或重新切换。 回连 1. 将键盘切换到Bluetooth位置启动键盘。 2. 蓝牙指示灯快闪4秒， 自动配对上一次配对的设备。 3. 如蓝牙指示灯熄灭， 可按任何按键再次进入回连状态。 * 键盘必须曾经配对该装置才能实现此功能。 关闭键盘 将 “模式切换” 拨至OFF， 此时本产品关闭所有模式， 但可以进行正常充电。 系统切换 1 — MacOS / iOS 连接到Mac或iOS操作系统时， 请将键盘上方系统开关拨至Mac/iOS。 2 — WINDOWS / 安卓 当键盘连接到...
  • Page 39 疑难排解 我无法将键盘与我的设备配对。 答： 确认您要配对的设备可使用蓝牙。 重新启动设备并尝试再次与键盘配对。 注意： 在Windows计算机上， 新的蓝牙连接有时需要额外的软件更新 - 在出现表示成功完成的消息后， 该过程可能仍在进行中。 配对 后至少等待20分钟， 以确保在重新启动计算机之前完成所有更新。 确认设备配置可接受蓝牙连接 （Windows） 并支持外部键盘 （HID配置文件） 。 转到蓝牙装置>打开设置， 然后选择以下复选框： 允许蓝牙设备找到这台电脑 允许蓝牙设备连接到这台电脑 当蓝牙设备想要连接时提醒我 我的键盘无法使用。 答： 请打开您的电脑/智能手机上的蓝牙设置>选择键盘并删除此设备/取消配对， 然后重启您的设备； 关闭并重新打开键盘， 然后重新连接到您的设备。 蓝牙连接或在10米内受干扰。 答： 检查键盘是否放在可能干扰蓝牙信号的金属表面上。 第三方输入工具与键盘不兼容 答： 由于Windows / Android 系统的兼容性、 版本、 品牌和驱动程序， 第三方输入工具在使用键盘时或被影响。 请确保你的作业系统 和驱动程序为最新版本。...
  • Page 40 注意事项： 请勿将本产品， 其配件和包装部件放在儿童接触到的地方， 以防发生意外引致窒息。 请保持产品干燥， 以免腐蚀。 请勿将产品暴露在低于-10°C （5°F） 或高于50°C （131°F） 的极端温度下， 以维持键盘或电池的使用寿命。...
