MONTAGE DE LA PLAQUE D'ADAPTATION
ÉTAPE 1 :

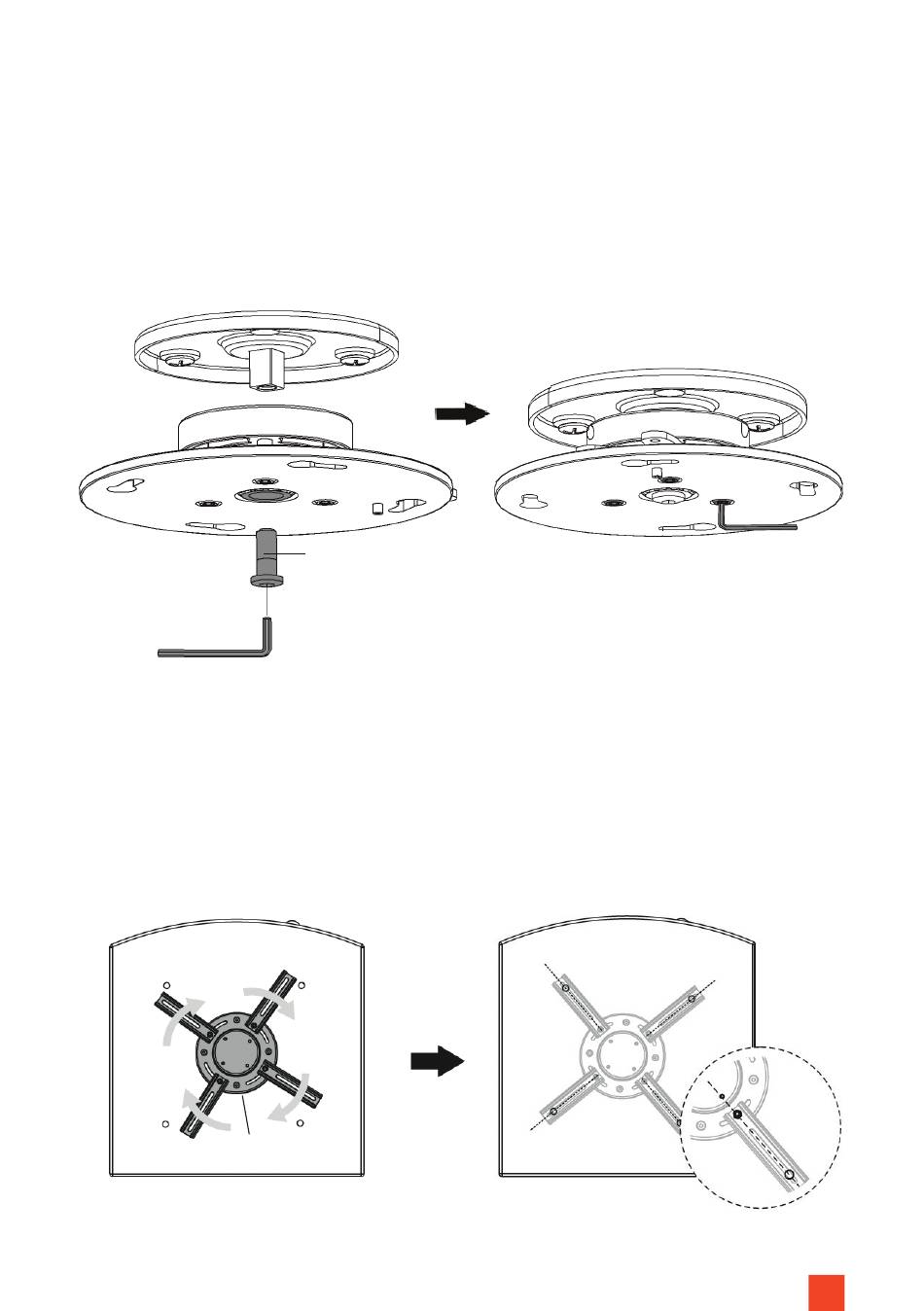

Montez la plaque d'adaptation B sur la plaque de plafond A à l'aide des vis
mises à disposition (Fig. 3).
Si nécessaire, desserrez ou serrez les vis en fonction du poids du vidéoprojec-
teur à l'aide d'une clé Allen (Fig. 4).
M-K
ÉTAPE 2 :
Placez la plaque de fi xation du vidéoprojecteur E la plus centrée possible par
rapport au centre de gravité du vidéoprojecteur. Positionnez ensuite les trous
des bras sur les trous de montage du vidéoprojecteur (Fig. 5).
Alignez les bras avec les 3 points comme sur le dessin pour pouvoir monter les
couvercles de sécurité C (Fig. 6).
E
M-H
Fig. 3
Fig. 5
M-J
Fig. 4
Fig. 6
