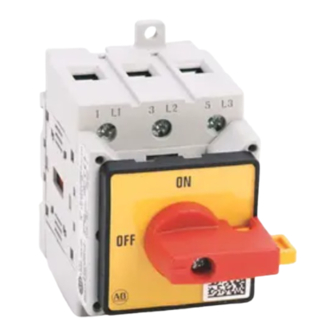

Allen-Bradley 194E Installation Instructions

Installation Instructions
194E-NX48 & 194E-NX49
(Cat. No. 194E)
Attention: To prevent electrical shock, disconnect from power source before installing or servicing. To be commissioned and maintained only by qualified personnel;
pay attention to the operating instructions!
Achtung: Vor Installations- oder Servicearbeiten Stromversorgung unterbrechen, um Unfälle zu vermeiden. Inbetriebsetzung und Wartung nur durch Fachpersonal;
Betriebsanleitung beachten!
Attention: Avant le montage et la mise en service, couper l'alimentation secteur afin d'éviter tout accident. Mise en service et entretien: seulement par du personnel
spécialisé; respecter les instructions d'exploitation!
Attenzione: Per prevenire infortuni, togliere tensione prima dell'installazione o manutenzione. Messa in servizio e manutenzione solo da personale specializzato;
attenersi alle istruzioni per l'esercizio!
Atención: Desconectar la alimentación eléctrica antes de realizar el montaje y la puesta en servico, con el objeto de evitar accidentes. Puesta en servicio y
mantenimiento exclusivamente por personal especializado; respetar las instrucciones de puesta en servicio y mantenimiento!
1
Mounting position
Load Size [A]
2-holes mounting)
194E-NX49 [63A]
194E-NX49 [120A]
View Z
Type HE
2
3
5
IEC/EN 60947-3
GB/T 14048.3
UL 60947-4-1
CAN/CSA-C22.2 No. 60947-4-1
194E-E
A B
(only for (only for
4-holes mounting)
32 36 or 48
[1-27/64] or [1-57/64]
[1-17/64]
32 36 or 48
[1-27/64] or [1-57/64]
[1-17/64]
4 1.2 Nm
[10.6 lb-in]
PH 2
6
D
9.5
[3/8]
7
