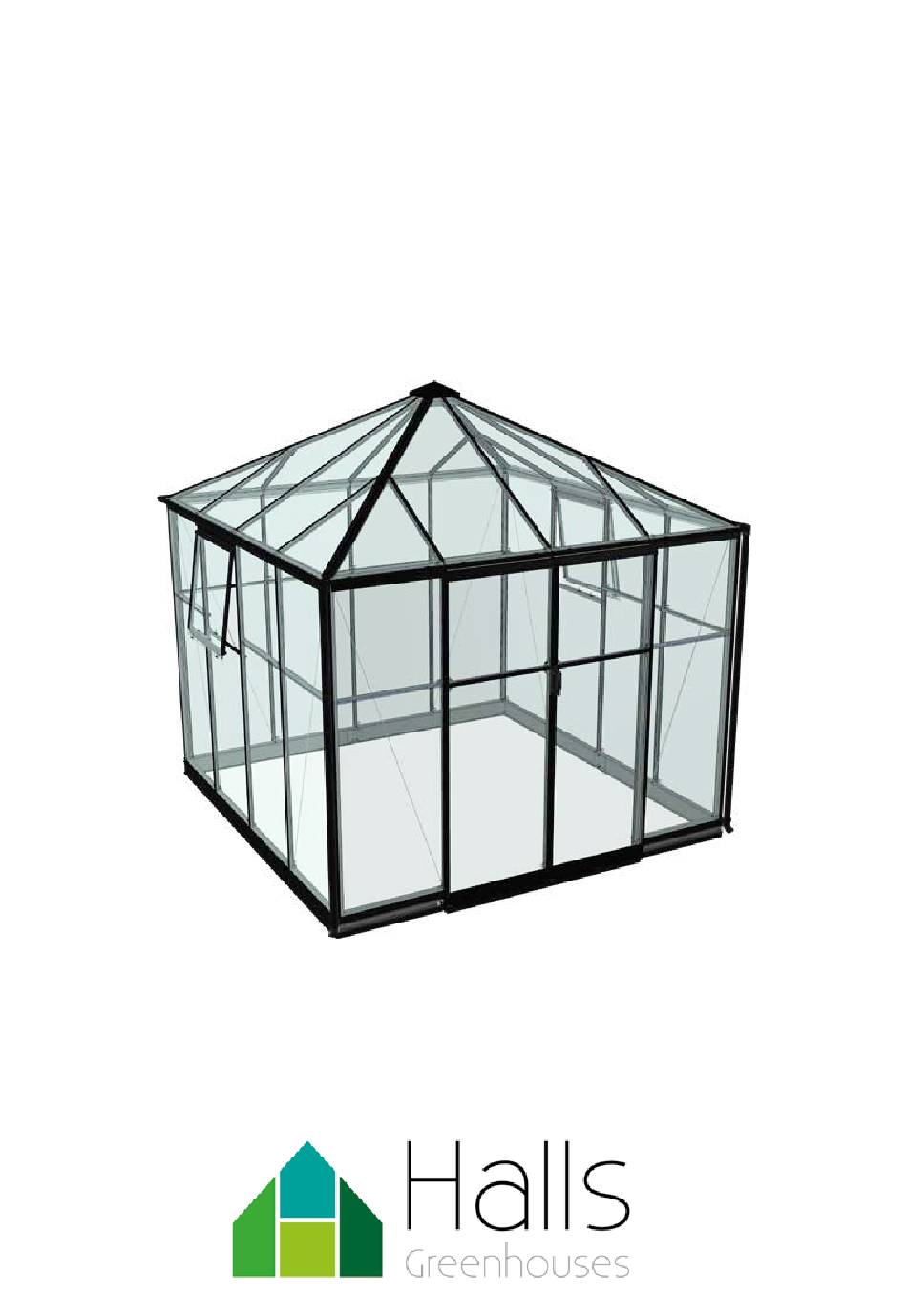

Halls Greenhouses Qube Square Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Qube
Square
F03954
01012024 - 1.00

Advertisement

loading
Need help?

Need help?

Do you have a question about the Qube Square and is the answer not in the manual?

Questions and answers

Related Manuals for Halls Greenhouses Qube Square

Summary of Contents for Halls Greenhouses Qube Square

  • Page 1 Qube Square F03954 01012024 - 1.00...
  • Page 3 Vigtig information! Tillykke med dit valg af drivhus Vedligeholdelse 6. Kontrollér breddemål, og at fundamentet er 100% Juliana Drivhuse A/S er et dansk privatejet firma, der • Rengør glideskinner efter behov. i vater og vinkel. Kontrollér diagonalmål er ens. blev etableret i 1963. Hos Juliana Drivhuse designer, •...
  • Page 4 Important infomation! Congratulations On Your Choice Of Greenhouse Maintenance 5. Assemble base – ground anchors/square tubes Juliana Drivhuse A/S is a privately owned Danish • Clean the sliders as needed. must stand freely in the holes. company established in 1963. At Juliana Drivhuse •...
  • Page 5 Wichtige Informationen! Herzlichen Glückwunsch mit Ihrer Pflege Gewächshauswahl 3. Die Löcher werden markiert wie in der Zeichnung • Reinigen Sie die Gleitschienen nach Bedarf. Juliana Drivhuse A/S ist ein dänisches Privat- angegeben. Kontrollieren Sie dann ob die • Schmieren Sie die Türen, Scharniere, Schlösser unternehmen, das im Jahr 1963 gegründet wurde.
  • Page 6 Viktig information! Grattis till det växthus du valt Underhåll Juliana Drivhuse A/S är ett danskt privatägt företag 4. Hål borras/grävs till frostfritt djup. Följ lokala • Rengör glidskenorna vid behov. som startades 1963. Vi på Juliana Drivhuse designar, rekommendationer. • Smörj dörrens gångjärn, lås och glidskenor utvecklar och tillverkar våra växthus själva utifrån 5.
  • Page 7 Information importante! Félicitations pour l’achat de votre serre Entretien 4. Creuser le sol suffisamment profond pour être • Nettoyer les glissières si nécessaire. Juliana Drivhuse A/S est une entreprise familiale hors gel. • Graisser les charnières, la porte, la serrure et les danoise fondée en 1963.
  • Page 8 Belangrijke informatie! Gefeliciteerd met de aanschaf van uw kas Onderhoud Juliana Drivhuse A/S is een Deense onderneming 4. Boor/graaf gaten tot vorstvrije diepte. Volg de • Reinig de schuifrails indien nodig. in particulier bezit en werd opgericht in 1963. lokale aanbevelingen. •...
  • Page 9 Tärkeä tieto! Onnittelut kasvihuoneen valinnan johdosta Kunnossapito 5. Kokoa perustukset – valuliittimien/neliömäisten Juliana Drivhuse A/S on tanskalainen yksityiso- • Puhdista liukukiskot tarpeen mukaan. • Voitele oven saranat, lukko ja liukukiskot noin mistuksessa oleva yritys, joka on perustettu vuonna putkien tulee seisoa vapaasti rei’issä. 6.
  • Page 10 Ważna informacja! Gratulujemy wyboru Państwa nowej szklarni Konserwacja 4. Wywiercić/wykopać dołki na głębokość, na Juliana Drivhuse A/S to duńska, prywatna firma • W razie potrzeby należy wyczyścić szyny przesuwne. której ziemia nie przemarza. Należy postępować założona 1963 roku. Sami projektujemy, •...
  • Page 11 Tips og tricks – Tips and tricks – Tipps und Tricks – Tips och tricks – Conseils et astuces – Tips en trucs – Vinkkejä ja vihjeitä – Porady i wskazówki www.hallsgreenhouses.com Please refer to website for the most up to date instruction...
  • Page 12 Symboler – Symbole – Symbols – Symboles – Symbolen – Symbolit Symboler - Symbole - Symbols - Symboles - Symbolen - Symbolit Billedet viser samlingen Ce symbole montre Dele fra denne kasse bruges Les pièces de cette boîte ne indefra / udefra. l’assemblage depuis l’intérieur / først på...
  • Page 13 Symboler – Symbole – Symbols – Symboles – Symbolen – Symbolit Symboler - Symbole - Symbols - Symboles - Symbolen - Symbolit Delsamlingen roteres. Møtrikken løsnes / skrues af og genbruges. Rotate the sub-assembly. Loosen / unscrew the bolt and reuse it. Lösen Sie die Schraubenmutter und wiederverwerten Rotieren Sie den bisher montierten Teil.
  • Page 14 Bemærk – Notice – Hinweis – Obs – Remarque Opmerking – Huom – Uwaga M6x15 M6x11...
  • Page 15 Oversigt – Overview – Übersicht – Översikt – Détails Overzicht – Sisällys – Zawartość 16 - 17 18 - 21 22 - 23 24 - 25 26 - 27 28 - 29 Anbefalet Værktøj – Recommended Tools – 30 - 33 Empfohlen Werkzeug –...
  • Page 16 Oversigt – Overview – Übersicht – Översikt – Détails Overzicht – Sisällys – Zawartość BOX 1 Qty. BOX 4 Qty. BOX 11 Qty. Tag/Dør/Vinduer – Roof/Door/ Montagelister – Cappings Fittings – Kleinteile Windows – Dach/Tür/Fenster Montageleiste 16-17 20-40011820-60S 07093084 BOX 2 Qty.
  • Page 17 Fittings – Kleinteile – Beslag – Visserie – Hulpstukken – Helat – Podzespoły BOX 1 Article No. Qty. 1400 mm RN00300413 1400 F018219 M6x11 00134 F018115 206S 00310206S F018189 3,5x6 00229 SUB246 301B RN00300301B F018114 RN322 RN00300322 F018118 M6x15 00625 F018188 00300440 F01862...
  • Page 18 Fundament – Base – Embase – Fundering – Perustus Tilbehør - Accessories - Zubehör - Tillbehör - Accessoires - Toebehoren - Lisävarusteet - Akcesoria 989S 989S F-RH 989S 342S F-LH Monteringshjælp 341S Assembly support Montagehilfe 989S 989S Funda- Article No. Qty.
  • Page 19 Fundament – Base – Embase – Fundering – Perustus Tilbehør - Accessories - Zubehör - Tillbehör - Accessoires - Toebehoren - Lisävarusteet - Akcesoria 2508 mm X = X +3 m Dør – Door – Tür – Dörr Porte – Deur – Ovi – Drwzi Ø150 mm 16 L 1272 mm...
  • Page 20 Fundament – Base – Embase – Fundering – Perustus Tilbehør – Accessories – Zubehör – Tillbehör – Accessoires – Toebehoren – Lisävarusteet – Akcesoria 989S 989S F-RH 989S 342S Monteringshjælp Assembly support F-LH Montagehilfe 341S 989S F-LH L /F-LH L / F-RH F-RH M6x10 M6x10...
  • Page 21 Fundament – Base – Embase – Fundering – Perustus Tilbehør – Accessories – Zubehör – Tillbehör – Accessoires – Toebehoren – Lisävarusteet – Akcesoria 2508 mm X = X 90° 90° +3 m 90° 90° Dør – Door – Tür – Dörr Porte –...
  • Page 22 For – Front – Vorder – Front – Devant – Voor – Ovi – Przód 20-1260 326S 20-1260 1 15 09S/10S Qty. 326S 2446 20-1250 Qty. M6x11 1259 M6x11 1740 M6x11 1862 M6x11 20-1250 M6x11 M6x11 M6x11 M6x11...
  • Page 23 For – Front – Vorder – Front – Devant – Voor – Ovi – Przód 326S M6x11 326S M6x11 M6x11 M6x11 M6x11 M6x11 20-1250 11/12 M6x11 M6x11 326S 20-1250 M6x11 20-1263 326S 326S 20-1260 20-1260 20-1263...
  • Page 24 Bag – Rear – Hinter – Bak – Arrière – Achter – Perä – Tył 20-1260 325S 8 15 20-1260 M6x15 M6x15 5 13 20-1250 Qty. 2430 2442 M6x11 325S 2446 M6x11 Qty. M6x15 1740 1740 20-1250 M6x11 M6x11 M6x15 M6x11...
  • Page 25 Bag – Rear – Hinter – Bak – Arrière – Achter – Perä – Tył M6x11 M6x11 325S 326S M6x11 325S M6x11 20-1250 M6x11 M6x11 M6x11 20-1250 325S 20-1260 20-1263 20-1263 325S 20-1260...
  • Page 26 Sider – Sides – Seiten – Sidor – Côtés – Pagina’s – Puolet – Strony 10/11 325S 181S 181S M6x15 M6x15 20-1250 Qty. 2442 325S 2446 M6x11 Qty. 181S 1225 M6x15 1740 20-1250 325S 325S M6x11 M6x11 M6x15...
  • Page 27 Sider – Sides – Seiten – Sidor – Côtés – Pagina’s – Puolet – Strony 181S 325S M6x11 325S M6x11 181S 325S 325S 20-1222 325S 20-1222 325S...
  • Page 28 Sider – Sides – Seiten – Sidor – Côtés – Pagina’s – Puolet – Strony 325S 10/11 182S 182S /19S M6x15 M6x15 20-1250 Qty. 2442 325S 2446 Qty. M6x11 182S 1225 M6x15 1740 20-1250 325S 325S M6x11 M6x11 M6x15 M6x11...
  • Page 29 Sider – Sides – Seiten – Sidor – Côtés – Pagina’s – Puolet – Strony 325S 181S M6x11 M6x11 325S M6x11 181S 325S 325S 20-1222 325S 20-1222 325S...
  • Page 30 Samling – Assembly – Verbindung – Församling – Assemblage Kokoaminen – Montaż stelaża M6x10...
  • Page 31 Samling – Assembly – Verbindung – Församling – Assemblage Kokoaminen – Montaż stelaża 992S 992S...
  • Page 32 Samling – Assembly – Verbindung – Församling – Assemblage Kokoaminen – Montaż stelaża 20-1260 326S 325S 182S 992S 992S 992S 20-1260 325S 326S 181S...
  • Page 33 Samling – Assembly – Verbindung – Församling – Assemblage Kokoaminen – Montaż stelaża 20-1260 325S 325S 992S 20-1260 325S 325S 992S 992S 992S 992S 20 mm 20 mm 20 mm 20 mm...
  • Page 34 Tag – Roof – Dach – Tak – Toit – Dak – Katto 20-1261S Qty. 1760 1311 20-1261S...
  • Page 35 Forberedelse – Preparation – Vorbereitung – Förberedelse – Préparation Voorbereiding – Valmistelu – Przygotowanie M6x15 M6x11 20-1222 20-1222 20-1222 M6x11...
  • Page 36 Tag – Roof – Dach – Tak – Toit – Dak – Katto 20-1261S 325S M6x11 M6x11 326S...
  • Page 37 Tag – Roof – Dach – Tak – Toit – Dak – Katto 20-1261S 325S M6x11 M6x11 326S...
  • Page 38 Tag – Roof – Dach – Tak – Toit – Dak – Katto 20-1261S 325S M6x11 M6x11 326S...
  • Page 39 Tag – Roof – Dach – Tak – Toit – Dak – Katto 20-1261S M6x11 325S M6x11 M6x11 M6x11 325S M6x11 325S 326S...
  • Page 40 Tag – Roof – Dach – Tak – Toit – Dak – Katto 14/15 M6x11 325S / 326S...
  • Page 41 3 mm – Hærdet glas – Toughened glass – Sicherheitsglas (ESG) – Säkerhetsglas Verre Trempé – Gehard Glas – Karkaistu Turvalasi – Szkło Hartowane Grundlæggende – Basics – Grundlegend – Grundläggande – Basiques – Basis – Perus – Podstawowe 87 + 88 20-1230 87 + 88 20-1230...
  • Page 42 3 mm – Hærdet glas – Toughened glass – Sicherheitsglas (ESG) – Säkerhetsglas Verre Trempé – Gehard Glas – Karkaistu Turvalasi – Szkło Hartowane...
  • Page 43 3 mm – Hærdet glas – Toughened glass – Sicherheitsglas (ESG) – Säkerhetsglas Verre Trempé – Gehard Glas – Karkaistu Turvalasi – Szkło Hartowane 87 + 88 87 + 88 88 88 Qty. 1738 1859 20-1030 B1 B1 Qty. 610 x 1140 610 x 596 610 x 1338 (63/706)
  • Page 44 Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi Qty. 1820 Qty. 437N (A) 20-1203 20-1204 1740 437N 1738 Qty. 437N 610 x 1140 437N (B) 437N (A) 610 x 536...
  • Page 45 Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi 437N (A) 437N (A) M4x8 01645 M6x11 206S M6x11 M6x11 M6x11 M6x11 206S M6x15 M6x11 206S...
  • Page 46 Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi 20-1204 20-1204 20-1204 RN322 M6x30 437N (A) 1740mm (+/- 5mm) 20-1204 437N (A) 01645 20-1214 M4x8 20-1203 M6x11 20-1203 M6x11...
  • Page 47 Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi X = X 20-1027 1157 mm 20-1230 20-1230 20-1230 20-1230 84 + 88...

  • Page 48: Table Of Contents

    Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi Qty. 1820 F03970 Qty. 437N (A) 20-1203 20-1204 1740 437N 1738 Qty. 437N 610 x 1140 437N (B) 437N (A) 610 x 536...
  • Page 49 Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi 437N (A) 437N (A) M4x8 01645 M6x11 206S M6x11 M6x11 M6x11 206S M6x11 M6x15 M6x11 206S...
  • Page 50 Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi 20-1204 20-1204 20-1204 RN322 437N (A) M6x30 1740mm (+/- 5mm) 20-1204 437N (A) 01645 20-1214 M4x8 20-1203 M6x11 20-1203 M6x11...
  • Page 51 Dør – Door – Tür – Dörr – Porte – Deur – Ovi – Drzwi X = X 20-1027 1157 mm 20-1230 20-1230 20-1230 20-1230 84 + 88...

  • Page 52: B O X

    Vinduer – Windows – Fenster – Fönster – Fenêtres Ramen – Ikkunoita – Okna 301B Qty. 2 x F03941 301B 301B 1022 M6x11 M6x11 M6x11 M6x11...

  • Page 53: 642

    Afslutning – Finishing – Fertigstellung – Slutför – Aperçu Afwerking – Viimeistely – Wykończenie Qty. 20-1262S 2 x F03941 20-1262S 20-1262S M6x10...
  • Page 54 Afslutning – Finishing – Fertigstellung – Slutför – Aperçu Afwerking – Viimeistely – Wykończenie 3,5x6,5 3,5x6,5 3,5x6,5 451B 451B 451B 20-1252 PH 4,2x13 20-1252 PH 4,2x13...
  • Page 55 Afslutning – Finishing – Fertigstellung – Slutför – Aperçu Afwerking – Viimeistely – Wykończenie 326S 1645 M4x8 M4x8 437N (B) 437N (B) M4x8 1645 M4x8 1645 M4x8 M4x8 1645 1645 M4x8 F-LH 1645 M4x8 437N (B) M4x8 1645 M4x8 Ø4,5 mm 437N (B) M4x8 F-RH...
  • Page 56 Afslutning – Finishing – Fertigstellung – Slutför – Aperçu Afwerking – Viimeistely – Wykończenie...

  • Page 57: B O X

    Afslutning – Finishing – Fertigstellung – Slutför – Aperçu Afwerking – Viimeistely – Wykończenie 441A 441B 20-1010 Sealant optional Qty. NOT included 1750 20-1025...
  • Page 58 F09937 QUBE LEAN-TO 612 M/ 3 MM HÆRDET GLAS F09937 QUBE LEAN-TO 612 M/ 3 MM HÆRDET GLAS F09970 QUBE SQUARE M/3 MM HÆRDET GLAS F09970 QUBE SQUARE M/3 MM HÆRDET GLAS Svejselighed: EN AW-6060 T6 og EN AW-5754 H22 ifølge Weldability: EN AW-6060 T6 and EN AW-5754 H22 acc.
