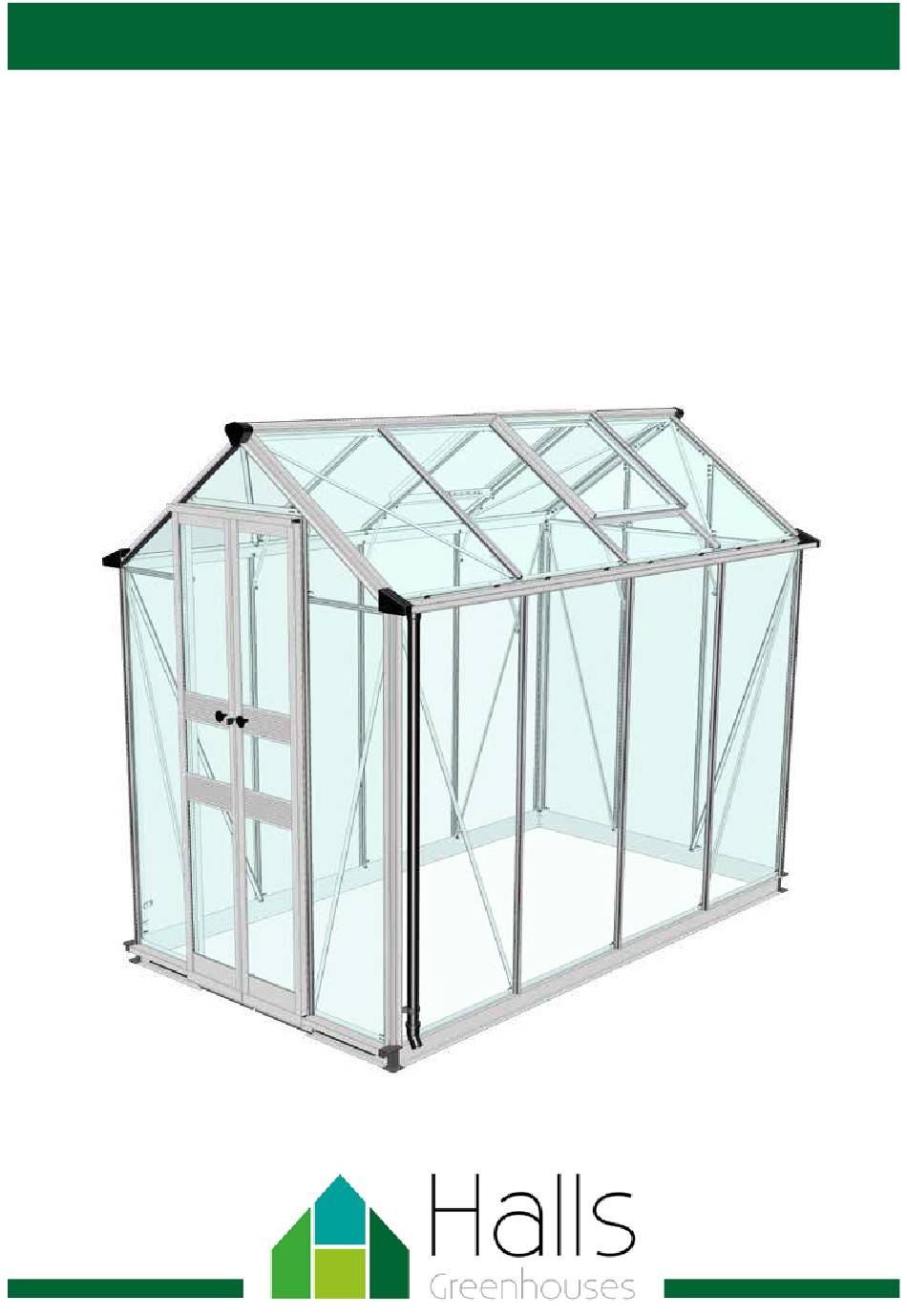

Page 1 Cotswold Birdlip 44 - 46 - 48 31072023 - 1.04...
Page 2 www.hallsgreenhouses.com Please refer to website for the most up to date instructions.
Page 3 Tillykke med dit nye drivhus Tillykke med dit valg af drivhus Vedligeholdelse 5. Kontrollér breddemål. Kontrollér diagonalmål er Juliana Drivhuse A/S et dansk privatejet firma, der • Smør dørens hængsler, lås og eventuelle glide- ens. Kontrollér at huset er 100% i vater og vinkel. blev etableret i 1963.
Page 4 May we congratulate you on your new greenhouse Congratulations On Your Choice Of Greenhouse Maintenance Juliana Drivhuse A/S is a privately owned Danish 5. Make sure that the base is 100% level and at a • Grease the hinges of the doors, lock and company established in 1963.
Page 5 Wir gratulieren Ihnen zu Ihren neuen Gewächshaus Herzlichen Glückwunsch mit Ihrer Pflege Gewächshauswahl • Schmieren Sie die Türen, Scharniere, Schlösser und 3. Giebel und Seiten werden gesammelt und das Haus Juliana Drivhuse A/S ist ein dänisches Privat- Gleitschienen ca. jedes halbe Jahr. (ohne Dach/Glas) werden über die Löcher platziert.
Page 6 Lycka till med ditt nya växthus Grattis till det växthus du valt Underhåll 4. Gjutbeslagen monteras på och böjs lätt i ändarna Juliana Drivhuse A/S är ett danskt privatägt företag • Smörj dörrens gångjärn, lås och eventuella enligt ritningen. som startades 1963. Vi på Juliana Drivhuse designar, glidskenor ungefär var sjätte månad.
Page 7 Nous vous souhaitons beaucoup de plaisir avec votre nouvelle serre Félicitations pour l’achat de votre serre Entretien Juliana Drivhuse A/S est une entreprise familiale • Graisser les charnières, la porte, la serrure et si inclus 4. Plier l’extrémité des piquets d’ancrage comme danoise fondée en 1963.
Page 8 Gefeliciteerd met uw nieuwe kas Gefeliciteerd met de aanschaf van uw kas Onderhoud 4. Monteer de ingegoten beugels en buig deze lichtjes Juliana Drivhuse A/S is een Deense onderneming in • Smeer de deurscharnieren, het slot en eventuele aan de uiteinden zoals aangegeven op de tekening. particulier bezit en werd opgericht in 1963.
Page 9 Onnittelut kasvihuoneen hankinnan johdosta Onnittelut kasvihuoneen valinnan johdosta Kunnossapito Juliana Drivhuse A/S on tanskalainen yksityiso- • Voitele oven saranat, lukko ja mahdolliset liukukiskot 4. Asenna valuankkurit ja taivuta niitä hieman päistään mistuksessa oleva yritys, joka on perustettu vuonna noin kuuden kuukauden välein. piirustuksen osoittamalla tavalla.
Page 10 Gratulujemy ei nowej szklarni Gratulujemy wyboru Państwa nowej szklarni Konserwacja 4. Zamontować kotwy i wygiąć ich końcówki jak Juliana Drivhuse A/S to duńska, prywatna firma • Średnio raz na 6 miesięcy smarować zawiasy, zamki pokazano na rysunku. założona 1963 roku. Sami projektujemy, i ew.
Page 11 Oversigt - Overview - Übersicht - Översikt - Détails - Overzicht - Sisällys - Zawartość #134...
Page 12 Oversigt - Overview - Übersicht - Översikt - Détails - Overzicht - Sisällys - Zawartość 14 - 15 16 - 17 18 - 19 22 - 23 24 - 25 Anbefalet Værktøj - Recommended Tools - Empfohlen Werkzeug - Rekommenderas Verktyg - Recommandés Outillage - Aanbevolen Gereedschap - 26 - 27...
Page 13 Oversigt - Overview- Übersicht - Översikt - Détails - Overzicht - Sisällys - Zawartość BOX 1 BOX 4 BOX 11 Fittings Fundament/Tagrende/Tagryg - Base/Gutter/ Montagelister - Cappings - Montageleiste 14 - 15 Ridge - Fundament/Dachrinne/Dachﬁrst BOX 2 RN00311419 30-2078411264-2 RN00311422 Baggavl - Rear gable - Hintergiebel 30-2078411882-2 RN00311423...
Page 14 Fittings - Kleinteile - Beslag - Visserie - Hulpstukken - Helat - Podzespoły BOX 1 ARTICLE NO. 2,0 m² 3,8 m² 2,9 m² SUB227 SUB227 RN00310237S SUB227 SUB227 SUB227 SUB227 RN00310417S 4500 RN00300417 SUB222 SUB222 SUB222 SUB050 RN00310453 SUB050 SUB050 SUB050 RN00310454 SUB050...
Page 15 Fittings - Kleinteile - Beslag - Visserie - Hulpstukken - Helat - Podzespoły BOX 1 ARTICLE NO. 2,0 m² 3,8 m² 2,9 m² RN00310464 SUB201 SUB201 SUB201 RN00310443 SUB238 SUB238 SUB238 M6 x 11 00134 SUB207 SUB207 SUB207 3,5 x 10mm 00229 SUB246 SUB246...
Page 16 Baggavl - Rear gable - Hintergiebel - Bakgavel - Pignon arrière - Achtergevel - Peräpääty - Tylna ściana szczytowa Extra bolt 134/ nut 697 use later 2,0m² 2,9m² 3,8m² 1492 1418 M6x11 1812 M6x11 1405 1521 Extra bolt 134/ nut 697 use later M6x11 M6x11...
Page 17 Baggavl - Rear gable - Hintergiebel - Bakgavel - Pignon arrière - Achtergevel - Peräpääty - Tylna ściana szczytowa Extra bolt 134/ nut 697 use later Extra M6x11 bolt 134/ nut 697 use later M6x11 M6x11 (46) (48) Extra bolt 134/ nut 697 use later M6x11 M6x11...
Page 18 Forgavl - Front gable - Vordergiebel - Frontgavel - Pignon avant - Voorgevel - Ovipääty - Przednia ściana szczytowa 16+45 16+45 Extra bolt 134/ nut 697 use later 2,9m² 3,8m² 2,0m² 1492 1499 M6x11 1757 30/33 1733 M6x11 1733 438N M6x11...
Page 19 Forgavl - Front gable - Vordergiebel - Frontgavel - Pignon avant - Voorgevel - Ovipääty - Przednia ściana szczytowa Extra bolt 134/ nut 697 use later M6x11 M6x11 Extra bolt 134/ nut 697 use later M6x11 M6x11 M6x11 M6x11 Extra bolt 134/ nut 697 use later...
Page 20 Sider - Sides - Seiten - Sidor - Côtés - Zijkanten - Sivut - Boki (48) 2,0m² 2,9m² 3,8m² 1264 1882 (46) 2500 1264 1882 2500 (44) 1264 1882 2500 M6x11 M6x11 2,0m² 3,8m² 2,9m² 1492 1609 M6x11 24/28 1034 M6x11 09039/ 09039S/...
Page 21 Samling - Assemble - Verbinden - Montera - Assemblage - Monteren - Kokoaminen - Montaż stelaża 6/17 10/19 10/19 8/14...
Page 22 Fundament - Base - Embase - Fundering - Perustus X = X...
Page 23 Fundament - Base - Embase - Fundering - Perustus X = X 2,0m² 2,9m² 3,8m² 1478mm 1478mm 1478mm 1348mm 1966mm 2584mm 2,0m² 2,9m² 3,8m² 444mm 444mm 444mm 590mm 590mm 590mm M6x11 M6x11...
Page 24 Tag - Roof - Dach - Tak - Toit - Dak - Katto 2,0m² 2,9m² 3,8m² 1264 1882 2500 2,0m² 2,9m² 3,8m² 09039/ 09039S/ 09039DG 1034...
Page 25 Tag - Roof - Dach - Tak - Toit - Dak - Katto 2,0m² 2,9m² 3,8m² (44) (46) M6x11 M6x11 (48) (46) (48) 23a/23b /23b M6x11 M6x11 M6x11 M6x11 M6x11 M6x11 (46): 23 (48): 23 (44): 13...
Page 26 Forberedelse - Preparation - Vorbereitung - Förberedelse - Préparation - Voorbereiding - Valmistelu - Przygotowanie 2,0m² 2,9m² 3,8m² Jalousivindue - Louvre - Lamellenlüfter - Lamellfönster - Louvre - Louvre Raam - Säleikkunoihin - Żaluzje Ekstraudstyr - Optional Extras - Extrazubehör - Extrautrustning - En Option - Optioneel - Iisävaruste - Opcjonalne Dodatki...
Page 27 3 mm. - Hærdet glas - Toughened glass - Sicherheitsglas (ESG) - Säkerhetsglas - Verre Trempé - Gehard Glas - Karkaistu Turvalasi - Szkło Hartowane 3 mm 2,0m² 2,9m² 3,8m² 610 x 610 305 x 208 380 x 1486 610 x 18 x 229 x 18 610 x 1486 610 x 862 C5 C5...
Page 28 Vinduer - Windows - Fenster - Fönster - Fenêtres - Ramen - Ikkunoita - Okno M6x11 2,0m² 2,9m² 3,8m² M6x11 M6x11 2,0m² 2,9m² 3,8m² C4 1490 M6x11 M6x11...
Page 29 Vinduer - Windows - Fenster - Fönster - Fenêtres - Ramen - Ikkunoita - Okno 301B 610x610...
Page 30 Dør - Door - Tür - Dörr - Porte - Deur - Ovi - Drzwi 438N (A) 1733 438N (A) 1733 438N 438N 438N 438N (A) 438N (B)
Page 31 Dør - Door - Tür - Dörr - Porte - Deur - Ovi - Drzwi 438N (A) 438N (A) 1645 438N (A) 1645 438N (A) 438N (A) 305x610 M6x11...
Page 32 Dør - Door - Tür - Dörr - Porte - Deur - Ovi - Drzwi M6x11 305x208 305x610 M6x11 438N (A) M6x11 X = X...
Page 33 Dør - Door - Tür - Dörr - Porte - Deur - Ovi - Drzwi 438N (A) 1733 438N (A) 438N 438N 438N 438N (A) 438N (B)
Page 34 Dør - Door - Tür - Dörr - Porte - Deur - Ovi - Drzwi 438N (A) 438N (A) 1645 438N (A) 1645 438N (A) 438N (A) 305x610 M6x11...
Page 35 Dør - Door - Tür - Dörr - Porte - Deur - Ovi - Drzwi 305x208 M6x11 305x610 M6x11 438N (A) M6x11 X = X...
Page 36 Dør - Door - Tür - Dörr - Porte - Deur - Ovi - Drzwi 2,0m² 2,9m² 3,8m² 424 305 2,0m² 2,9m² 3,8m² 1810 M5x5 305mm M5x5 M5x5 M5x5 305mm...
Page 37 Afslutning - Finishing - Fertigstellung - Slutför - Aperçu - Afwerking - Viimeistely - Wykończenie 443 1450...
Page 38 Afslutning - Finishing - Fertigstellung - Slutför - Aperçu - Afwerking - Viimeistely - Wykończenie 2,5 mm 441A 3,5x6,5 441B 3,5 x 6 (44)
Page 39 Afslutning - Finishing - Fertigstellung - Slutför - Aperçu - Afwerking - Viimeistely - Wykończenie 1645 438N (B) 438N (B) 1645 438N (B) 438N (B) 438N (B) 1645 438N (B)
Page 40 Afslutning - Finishing - Fertigstellung - Slutför - Aperçu - Afwerking - Viimeistely - Wykończenie...
Page 41 Afslutning - Finishing - Fertigstellung - Slutför - Aperçu - Afwerking - Viimeistely - Wykończenie...
Page 42 Afslutning - Finishing - Fertigstellung - Slutför - Aperçu - Afwerking - Viimeistely - Wykończenie 122 (A) 122 (B) 122 (A) 122 (B) 107 + 122 122 (B) 122 (A) 122 (B) 20-1025...
Page 43 Juliana Drivhuse A/S Juliana Drivhuse A/S Juliana Drivhuse A/S Sivlandvænget 29 Sivlandvænget 29 Sivlandvænget 29 DK-5260 Odense S DK-5260 Odense S DK-5260 Odense S No�ﬁed Body nr. 0200 No�ﬁed Body nr. 0200 No�ﬁed Body nr. 0200 DoP: 2001 DoP: 2001 DoP: 2001 EN 1090-1:2009 + A1:2012 EN 1090-1:2009 + A1:2012...
