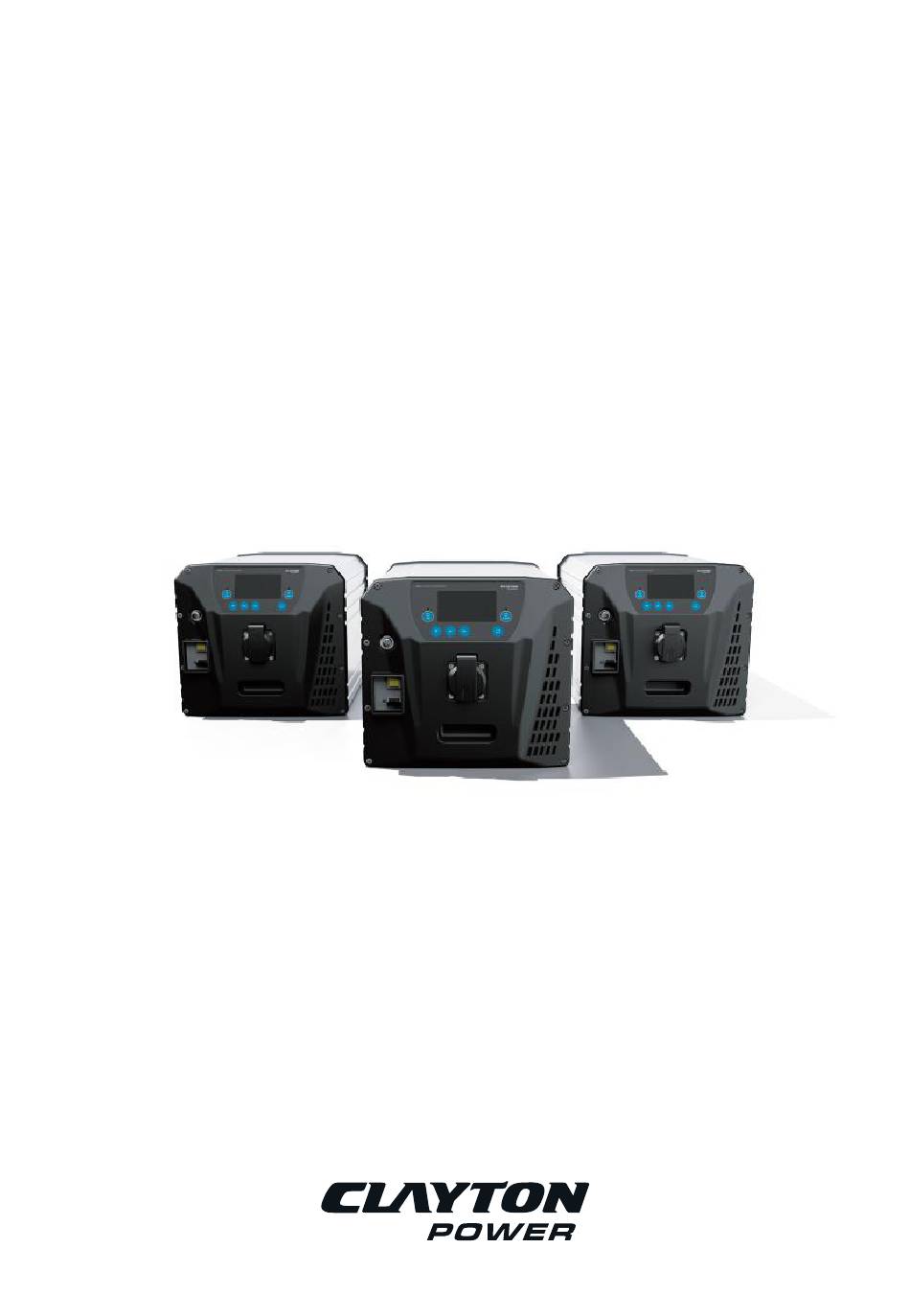

- Page 1 Manuel et consignes de sécurité | Français La gamme LPS II...
-
Page 2: Consignes De Sécurité
Consignes de sécurité L'alimentation au lithium (LPS) est classée comme matière dangereuse de classe 9 UN3480, une source d'énergie à haute densité d'énergie et de matières dangereuses dans un boîtier métallique fermé. L'installation doit respecter strictement les réglementations nationales en matière de sécurité, conformément aux exigences relatives au boîtier, à... -
Page 3: Table Of Contents
Introduction Toutes les informations et instructions ont été rédigées conformément aux normes en vigueur, aux directives de l'industrie et sur la base de nos longues années d'expérience. Index Consignes de sécurité..........................2 Introduction ............................3 Index ..............................3 Liste des fonctions ..........................3 Dans la boîte ............................3 Montage ..............................4 Câble d'alimentation ..........................4 Transport ...............................4... -
Page 4: Montage
Le LPS II doit être solidement fixé avant d'être utilisé. Nous recommandons d'utiliser le support de montage LPS II de Clayton Power (non fourni en standard) pour une fixation solide. Lors de l'installation du LPS II, il faut laisser suffisamment d'espace autour de celui-ci pour assurer une circulation d'air ininterrompue. -
Page 5: Élimination
• entrée 230 V AC protégée par un fusible 16 A (non remplaçable) • sortie 230 V AC protégée par un disjoncteur différentiel 30 mA | 13 A (peut être remplacé par Clayton Power ou un prestataire de services agréé) • Entrée DC protégée par un fusible midi 50 A (peut être remplacé... -
Page 6: Fonctionnement De Base
Fonctionnement de base Marche et Arrêt Appuyez sur le bouton d'alimentation (12 V DC/230 V AC/les deux) à l'avant du panneau de commande ou sur le bouton d'alimentation de la télécommande pour mettre l'appareil en marche.. La LED verte indique que l'appareil est sous tension, que ce soit en 12 V DC ou en 230 V AC. Pour éteindre l'appareil, appuyez sur le bouton d'alimentation. - Page 7 Économie d'énergie : Seuil Le seuil d'économie d'énergie fait partie de la fonction d'économie, qui spécifie la charge d'énergie sous laquelle le LPS II doit être tombée avant que la minuterie ne se mette en marche. Si le courant dépasse à nouveau le niveau spécifié, la minuterie se réinitialisera et ne sera activée que lorsque le courant sera à...
- Page 8 Menu : Charge 12 V DC Statut : Fonctions Etat de fonctionnement : Marche/Arrêt Fonctionnalité Jumpstart : Actif/Inactif Puissance : (W)att + démarrage du véhicule en branchant Tension : (V)olt sa batterie sur une autre Marche/Arrêt Intensité (A)mpere Régler la tension de référence : Auto/12 V/24 V Tension sélectionnée : 12 V/24 V...
- Page 9 Menu : Solaire Statut : Fonctions Etat de fonctionnement : Définir l'opération : MARCHE/ARRÊT Marche/Arrêt Auto-apprentissage OC Voltage : (V)olt Puissance : (W)att Auto-apprentissage MPPT Tension : (V)olt Tension : (V)olt Auto-apprentissage Tension de démarrage : Intensité (A)mps (V)olt Opération réglée Le terminal C2 de l'unité...
-
Page 10: Codes D'erreur
Auto-apprentissage Tension de démarrage Start Voltage contrôle le moment où le LPS II commence à se charger à partir des panneaux solaires connectés. Si le réglage n'est pas modifié, l'unité LPS II trouvera elle-même le réglage le plus optimal. Appuyez sur "OK" pour aller au menu - Sélectionnez "Solar" - Sélectionnez "Self-learning Start Voltage"... - Page 11 Température La température peut être relevée ici pour chacun des 5 capteurs de température à l'intérieur de l'appareil. Transformateur : Degrés Celsius Module IGBT : Degrés Celsius Entre les éléments 1 et 2 : Degrés Celsius Entre les éléments 2 et 3 : Degrés Celsius Entre les éléments 3 et 4 : Degrés Celsius...
- Page 12 Rétro-éclairage - Charge Vous pouvez régler ici le niveau de luminosité de l'écran lorsque le LPS II est en charge. Appuyez sur "OK" pour accéder au menu - Sélectionnez "General" - Sélectionnez "Display" - Sélectionnez "Backlight - Charge". Utilisez les flèches dans la fenêtre Rétroéclairage - Charge pour modifier la minuterie ou activer/ désactiver le rétroéclairage.
- Page 13 Un code QR peut être scanné dans la catégorie "Service" qui vous mènera directement à la page de service de Clayton Power. Sur la page de service, vous trouverez tous les manuels ainsi que des conseils et astuces pour différentes installations et utilisations.
-
Page 18: Garantie
Clayton Power garantit, à l'acheteur original uniquement, pour une période de 24 mois à compter de la date d'achat, que l'appareil Clayton Power sera en bon état de fonctionnement s'il est correctement installé et utilisé comme décrit dans le présent manuel. -
Page 19: Droits D'auteur
Droits d'auteur Les informations contenues dans ce document restent la propriété exclusive de Clayton Power. Aucune partie de ce document ne peut être copiée ou reproduite sous quelque forme ou par quelque moyen que ce soit, et les informations qu'il contient ne doivent pas être communiquées à... - Page 21 Manual and safety instructions | English The LPS II range...
- Page 22 Safety instructions The Lithium Power Supply (LPS) is classified as Class 9 dangerous goods according to UN3480, a power source with high energy density and hazardous materials in a sealed metal cabinet. Installation must strictly follow national safety regulations in accordance with the requirements for enclosure, installation, creepage, clearance, marking and segregation requirements for the end- use application.
- Page 23 Introduction All information and instructions have been prepared in accordance with current standards, industry guidelines and our many years of experience. Index Safety instructions ..........................2 Introduction ............................3 Index ..............................3 Function list ............................3 In the box ..............................3 Assembly...............................4 Power cable ............................4 Transport ...............................4 Maintenance ............................4 Service ..............................4...
- Page 24 Mounting The LPS II must be securely fastened before use. We recommend using Clayton Power LPS II mounting bracket (not supplied as standard) for secure fastening. When installing the LPS II, sufficient space must be left around it to ensure uninterrupted airflow.
- Page 25 • 230 V AC input protected with 16 A fuse (non-replaceable) • 230 V AC output protected by residual current circuit breaker 30 mA | 13 A (can be replaced by Clayton Power or an authorised service provider) • DC input protected with 50 A midi fuse (can be replaced by Clayton Power or an authorised service provider) •...
- Page 26 Basic operation Power ON and OFF Press the power button (12VDC/230VAC/both) on the front of the control panel or the power button on the remote to start the device. The green LED indicates power ON for either 12VDC or 230VAC. To turn off the device, press the power button.
- Page 27 Energy saver: Threshold The energy saver threshold is part of the save function, which specifies the power load the LPS II must be below before the timer starts. If the current again exceeds the specified level, the timer will reset and only be activated when the current falls below the level again. Factory setting is 20W.
-
Page 28: Jumpstart (Démarrage Du Véhicule En Branchant Sa Batterie Sur Une Autre)
Menu: 12 VDC Charging Status: Functions: Operation status: On/Off Jumpstart functionality: Active/Inactive Power: (W)att Jumpstart: On/Off Voltage: (V)olt Set Reference Volt: Auto/12V/24V Current: (A)mpere Set Current: (A)mps Selected Voltage: 12V/24V Jumpstart functionalityJumpstart functionality is a safety feature that must be enabled before it is possible to use the jumpstart function. - Page 29 Menu: Solar Status: Functions: Operation status: On/Off Set Operation: ON/OFF Power: (W)att Self-learning OC Voltage: (V)olt Voltage: (V)olt Self-learning MPPT Voltage: (V)olt Current: (A)mps Self-learning Start Voltage: (V)olt Set Operation The C2 terminal on the LPS II unit is a multifunctional terminal which includes solar charging. You can therefore choose under "Set Operation"...
- Page 30 Self-learning Start Voltage Start Voltage controls when the LPS II starts charging from the connected solar panels. If the setting is not changed, the LPS II unit will find the most optimal setting itself. Press "OK" to go to menu - Select "Solar" - Select "Self-learning Start Voltage" and press "OK". Use the arrows in the Self-learning Start Voltage window to change the maximum number of volts from 0.00V to 50V.
- Page 31 Temperature The temperature can be read here for each of the 5 temperature sensors inside the device. Transformer: Degrees Celsius IGBT Module: Degrees Celsius Between Cell 1 and 2: Degrees Celsius Between Cell 2 and 3: Degrees Celsius Between Cell 3 and 4: Degrees Celsius I/O Voltage I/O Voltage shows how many volts are on the 5 terminals.
- Page 32 Backlight – Charge You can set the brightness level on the display while the LPS II is charging here. Press "OK" to go to menu - Select "General" - Select "Display" - Select "Backlight - Charge" Use the arrows in the Backlight - Charge window to change the timer or switch the backlight on/ off.
- Page 33 Service - QR Code A QR code can be scanned in the Service category that will take you directly to Clayton Power's service page. On the service page, you will find all manuals as well as tips and tricks for different installations and uses.
- Page 38 MAY CAUSE DAMAGE TO OTHER ELECTRICAL EQUIPMENT AND WILL VOID THE WARRANTY. Clayton Power warrants, to the original purchaser only, for a period of 24 months from the date of purchase, that the Clayton Power unit will be in good working order when properly installed and operated as described in this manual.
- Page 39 Copyright The information in this document remains the sole property of Clayton Power. No part of this document may be copied or reproduced in any form or by any means, and the information contained herein may not be communicated to third parties without the prior written consent of Clayton Power.
- Page 41 LPS II Installation guide / Guide d’installation LPS II/ LPS II-Installationsanleitung CONNECTION REQUIREMENTS EXIGENCES LIÉES AU BRANCHEMENT ANSCHLUSSANFORDERUNGEN DC-Input: M8 / 14Nm Entrée CC : M8 / 14 Nm DC-Eingang: M8/14Nm DC-Out: M8 / 12Nm Sortie CC : M8 / 12 Nm DC-Ausgang: M8/12Nm DC Cable thickness:...
