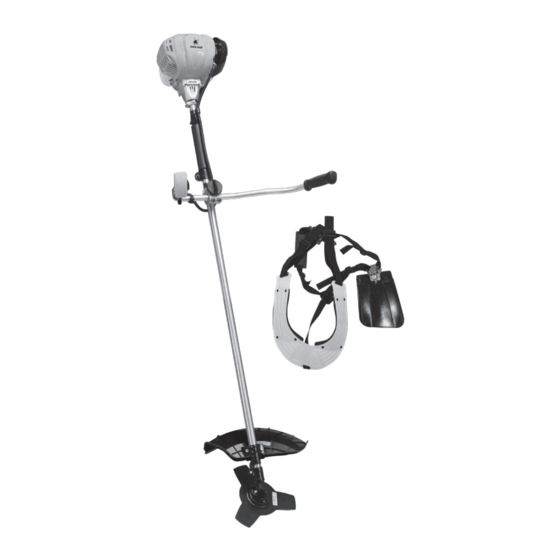

Garland TEXEL 389 QG Instruction Manual

Hide thumbs
Table of Contents

  • Español
    • Table of Contents
    • Introducción
    • Normas y Precauciones de Seguridad
    • Iconos de Advertencia
    • Símbolos en la Máquina
    • Descripción de la Máquina
    • Instrucciones para la Puesta en Servicio
    • Utilización de la Máquina
    • Mantenimiento y Servicio
    • Detección E Identificación de Fallos
    • Transporte
    • Almacenamiento
    • Información sobre la Destrucción del Equipo/ Reciclado
    • Condiciones de Garantía
    • Declaración de Conformidad CE

  • Français
    • Normes de Sécurité
    • Etiquettes D'avertissement
    • Symboles Sur la Machine
    • Connaître Votre Machine
    • Indications pour la Mise en Service
    • Utilisation de la Machine
    • Entretien et Soin
    • Résolution des Pannes
    • Recyclage
    • Stockage
    • Transport
    • Garantie
    • Déclaration de Conformité

  • Italiano
    • Norme E Misure DI Sicurezza
    • Descrizione Della Macchina
    • Istruzioni Per la Messa in Moto
    • Utilizzo Della Macchina
    • Manutenzione E Assistenza
    • Localizzazione E Identificazione Dei Guasti
    • Informazioni Sullo Smaltimento E Il Riciclaggio Dell'attrezzatura
    • Magazzinaggio
    • Trasporto
    • Condizioni DI Garanzia
    • Dichiarazione DI Conformità CE

  • Português
    • Normas E Precauções de Segurança
    • Rótulos de Aviso
    • Símbolos Na Máquina
    • Descrição da Máquina
    • Instruções para Colocação
    • Uso da Máquina
    • Manutenção E Serviço
    • Armazenagem
    • Transporte
    • Garantía
    • Declaração de Conformidade CE

  • Ελληνικά
    • Μετρα Ασφαλειας
    • Σύμβολα Μηχανήματος
    • Περιγραφή Μηχανήματος
    • Οδηγίες Εκκίνησης
    • Συντήρηση Και Σέρβις
    • Επίλυση Προβλημάτων
    • Ανακύκλωση
    • Αποθήκευση
    • Μεταφορά
    • Δήλωση Συμμόρφωσης ΕΚ

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 28

Quick Links

Download this manual
TEXEL 389 QG
EN
ES
FR
Instruction manual
Manual de instrucciones
Manuel d'instructions
Libretto d'instruzioni
IT
Manual do operador
PT
GR

Advertisement

Table of Contents
loading

Related Manuals for Garland TEXEL 389 QG

Summary of Contents for Garland TEXEL 389 QG

  • Page 1 TEXEL 389 QG Instruction manual Libretto d’instruzioni Manual de instrucciones Manual do operador Manuel d’instructions...

  • Page 2: Table Of Contents

    Español ÍNDICE 1. INTRODUCCIÓN 1. Introducción Gracias por haber elegido esta máquina Garland. Estamos seguros de que usted apreciará la calidad 2. Normas y precauciones de seguridad y prestaciones de esta máquina, que le facilitará su tarea por un largo periodo de tiempo. Recuerde que 3.

  • Page 3: Normas Y Precauciones De Seguridad

    Español Recuerde que el operador de la máquina es ¡Atención! No permita que personas que no responsable de los peligros y accidentes causados entiendan estas instrucciones utilicen esta máquina. a otras personas o cosas. El fabricante no será en ningún caso responsable de los daños provocados por Antes de usar esta máquina familiarícese con la un uso indebido o incorrecto de esta máquina.
  • Page 4 Español Nunca opere la máquina con las protecciones Si usted es un usuario inexperto le recomendamos que defectuosas, o sin dispositivos de seguridad. tenga una práctica mínima en una superficie plana. No modifique los controles de la máquina ni las Si la máquina vibra anormalmente pare el motor, regulaciones de velocidad del motor.
  • Page 5 Español Nunca opere la máquina con las protecciones enfermedad de los “dedos blancos” (Fenómeno de defectuosas, o sin dispositivos de seguridad. Raynaud). Esta enfermedad reduce sentido del tacto No modifique los controles de la máquina ni las de las manos y la capacidad de regulación de la regulaciones de velocidad del motor.
  • Page 6 Español tenga claro que la ventilación es suficiente como para La gasolina y el aceite son extremadamente que no vuelva a ocurrir esta concentración. inflamables y explosivos bajo ciertas condiciones. No fume y no acerque llamas, La zona comprendida en un radio de 15 metros chispas o fuentes de calor a la máquina.
  • Page 7 Español de construcción. La utilización de esta desbrozadora correctamente con los bordes de corte afilados para operaciones diferentes de las previstas puede son menos probables de trabarse y más fáciles de provocar situaciones peligrosas. controlar. Use esta máquina, accesorios, útiles, etc. de acuerdo Mantenga las empuñaduras de esta máquina secas con estas instrucciones y de la manera prevista y limpias.

  • Page 8: Iconos De Advertencia

    Español Sentido de rotación. 3. ICONOS DE ADVERTENCIA No fumar o acercar una llama al Las etiquetas de advertencia indican información combustible o a la máquina. necesaria para la utilización de la máquina. Advertencia y cuidado. Cumple con las directivas CE. Nivel de potencia sonora garantizado No permita a personas entrar en la zona de trabajo.

  • Page 9: Descripción De La Máquina

    Español 5. DESCRIPCIÓN DE LA MÁQUINA 5.1. CONDICIONES DE UTILIZACIÓN Use esta desbrozadora solamente para cortar hierba y pequeños arbustos. Cualquier otro tipo de uso podría ser peligroso y es a su propio riesgo. No utilice esta desbrozadora para otros fines no previstos. Por ejemplo: no utilice la desbrozadora para cortar troncos de leña, materiales plásticos, ladrillos o materiales de construcción.
  • Page 10 Español 5.3. CARACTERÍSTICAS TÉCNICAS Descripción Desbrozador gasolina Marca Garland Modelo TEXEL 389 QG-V21 Motor 4 tiempos Combustible > 90 Oct. Cilindrada (cm 38,9 Potencia máxima (kW) (ISO 8893) 1,05 Régimen de giro del motor al ralentí (min 3.000 Régimen máximo de giro del motor (min 10.000...

  • Page 11: Instrucciones Para La Puesta En Servicio

    Español 6.2. MONTAJE 6. INSTRUCCIONES PARA LA PUESTA EN SERVICIO 6.2.1. MONTAJE DEL MANILLAR 6.1. DESEMBALAJE Y LISTA DE MATERIALES Esta máquina incluye los siguientes elementos que usted encontrará dentro de la caja: • Máquina. • Protector. • Manillar. • Herramientas. •...
  • Page 12 Español 6.2.2. MONTAJE DEL PROTECTOR 1. Disco de acero. 6. Tuerca del disco. 2. Cabezal de 2 hilos. 7. Placa protectora. 3. Placa con muesca 8. Bloqueador. 4. Campana protectora. 9. Arandela de disco 5. Protector del disco. Protector 6.2.4. MONTAJE DEL CABEZAL DE 2 HILOS Soporte protector La faldilla del protector se debe quitar para...
  • Page 13 Español 6.2.6. INSTALACIÓN DEL ARNÉS 6.3. COMBUSTIBLE iMPORTANTE: El combustible usado para esta máquina es altamente inflamable. Si 6.2.5. MONTAJE DEL DISCO DE CORTE el combustible o la máquina se inflaman apague el fuego con un extintor de polvo seco. La gasolina y el aceite son extremadamente inflamables y explosivos bajo ciertas condiciones.
  • Page 14 Español ADVERTENCIAS: Este motor utiliza aceite de calidad para motores de 4 tiempos, de viscosidad 10W-40. La capacidad del - Parar el motor antes de repostar. cárter del motor es de 0,1l. - No arranque la máquina en una habitación o recinto cerrado.
  • Page 15 Español 6.4. PUESTA EN MARCHA 2. Coloque el interruptor (A) en la posición “I” (arranque). 3. Fije el gatillo del acelerador poniendo el interruptor 6.4.1.PUNTOS DE VERIFICACIÓN ANTES DE LA (A) en la posición “START” de la siguiente forma: PUESTA EN MARCHA Apriete el botón de seguridad (B) y, seguidamente, apriete el gatillo del acelerador (C) a la vez coloque el interruptor (A) en la posición “START”, y sin...

  • Page 16: Utilización De La Máquina

    Español 6.4.4. PARADA DEL MOTOR 7. UTILIZACIÓN DE LA MÁQUINA 1. Suelte el gatillo del acelerador (C) y deje el motor al Utilice esta máquina sólo para los usos para los ralentí unos segundos. que ha sido diseñada. La utilización de esta máquina 2.
  • Page 17 Español 7.1. SUJECIÓN DE LA MÁQUINA Y GUIADO Es necesario prestar atención al posible aflojado o recalentamiento de las piezas de la máquina. Si usted detecta cualquier anomalía pare inmediatamente Sujete la máquina con el arnés, la la máquina y verifíquela cuidadosamente. En caso manos en el manillar con la mano de fallo lleve la máquina al servicio técnico para su derecha colocada de manera que...

  • Page 18: Mantenimiento Y Servicio

    Español peligroso para usted y las personas que estén cerca metales, madera dura, tela metálica, etc. de su entrono de trabajo. - Mantenga el disco afilado. Un disco mal afilado provoca un mayor esfuerzo de corte y desgaste Los hilos de nylon se acortan con el uso, cuando de la máquina así...
  • Page 19 Español distribuidores oficiales de la máquina. El uso de otros servicio técnico. No afile la cuchilla. La cuchilla debe recambios puede provocar riesgos, daños al usuario, a ser afilada garantizando que se mantiene el ángulo la gente de alrededor y a la máquina. adecuado de corte y el equilibrio de la cuchilla.
  • Page 20 Español 8.2.1. FILTRO DE AIRE La suciedad en el filtro de aire provocará una reducción de las prestaciones de la máquina. Compruebe y limpie este elemento. Si usted observa daños o alteraciones en el filtro remplácelo por uno 8.2. MANTENIMIENTO PERIÓDICO nuevo.
  • Page 21 Español Si el interior del depósito de combustible está sucio 8.2.5 ENGRASE DEL CABEZAL usted puede limpiarlo con gasolina. Engrase el cabezal cada 8h. Puede adquirir un 8.2.3. VERIFICACIÓN DE LA BUJÍA engrasador de cabeza de engranjes en www.recaball. com, ref. 7199000510 no incluido en esta máquina. Los problemas más comunes a la hora de arrancar una máquina son producidos por una bujía sucia o en mal estado.

  • Page 22: Detección E Identificación De Fallos

    Español 9. DETECCIÓN E IDENTIFICACIÓN DE FALLOS En función de los síntomas que usted observe se puede detectar la causa probable y solucionar el problema: Si la máquina no arranca, chequee la compresión del motor y la chispa de la bujía. Dependiendo de los síntomas le enumeramos aquí...
  • Page 23 Español Si el motor no funciona correctamente (falta de potencia, ralentí inestable, etc..) aquí tiene una serie de síntomas, sus causa probables y la solución: Síntoma Causa probable Acción correctiva Segmentos desgastados Envíe su máquina al servicio técnico Pistón usado Envíe su máquina al servicio técnico La máquina campanea Holgura de cigüeñal...

  • Page 24: Transporte

    Español Si va a almacenar la máquina en un lugar cerrado 10. TRANSPORTE vacíe el combustible ya que los vapores podrían entrar en contacto con una llama o cuerpo caliente e Nunca levante o transporte la máquina mientras el inflamarse. Si el tanque de combustible tiene que ser motor está...

  • Page 25: Condiciones De Garantía

    - Defectos causados por un uso incorrecto, daños UNA SEGURIDAD MÁXIMA, LE ROGAMOS provocados debido a manipulaciones realizadas a LEA EL LIBRO DE INSTRUCCIONES través de personal no autorizado por Garland o uso DETENIDAMENTE ANTES DE USAR. de recambios no originales. 25/148...

  • Page 26: Declaración De Conformidad Ce

    El abajo firmante, Juan Palacios , autorizado por Productos McLand S.L., con dirección C/ La Fragua 22, 28933, Móstoles, España , declara que las máquinas Marca Garland modelos Texel 389QG-V21 con números de serie del año 2021 en adelante (el año de fabricación se indica claramente en la placa de identificación de la máquina seguido del número de serie) y cuya descripción y función es “Máquina de mano portátil accionada por...
  • Page 27 Español NOTES 27/148...
