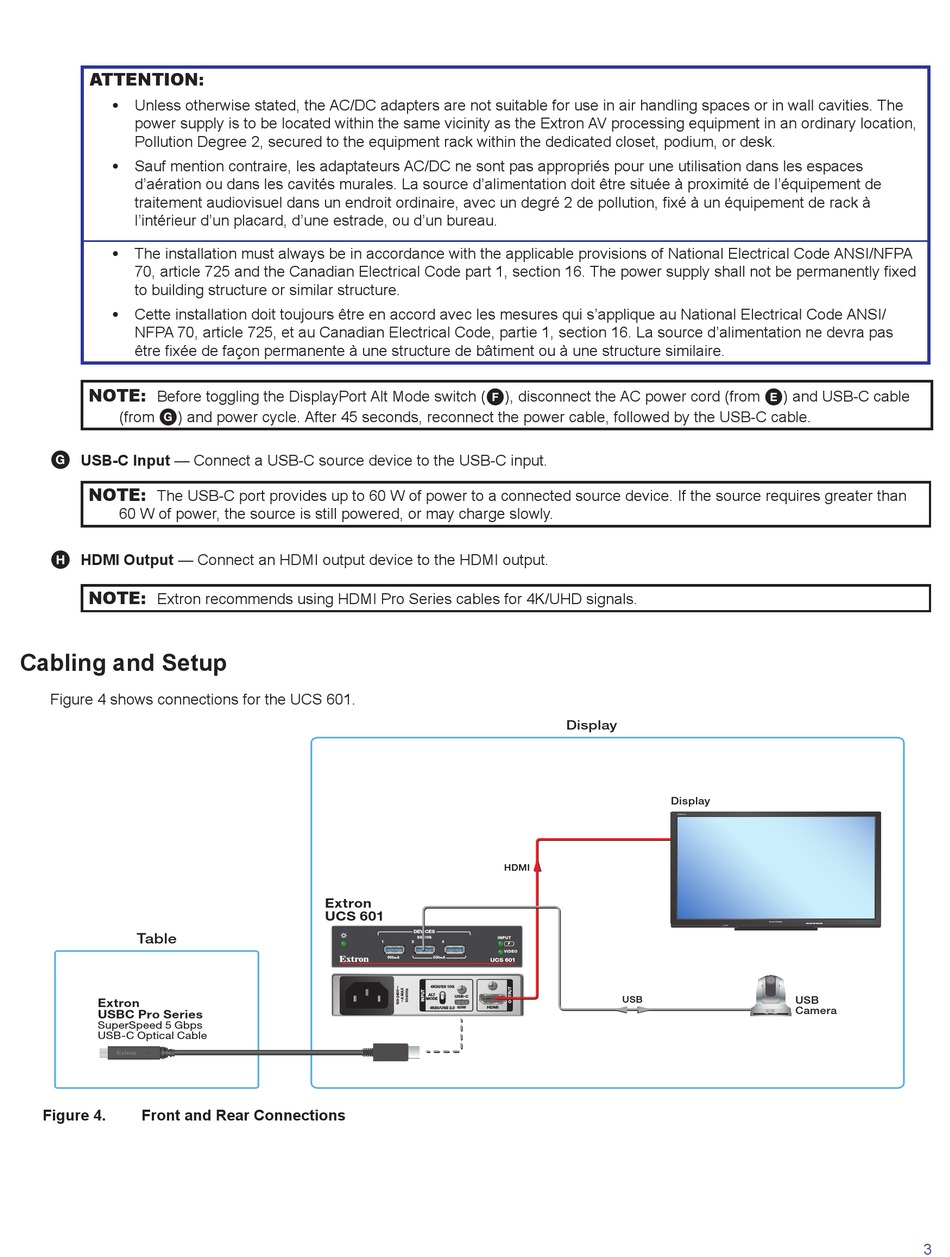

Cabling And Setup - Extron electronics UCS 601 User Manual

Hide thumbs

Table Of Contents

Table of Contents

ATTENTION:

• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling spaces or in wall cavities. The

power supply is to be located within the same vicinity as the Extron AV processing equipment in an ordinary location,

Pollution Degree 2, secured to the equipment rack within the dedicated closet, podium, or desk.

• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une utilisation dans les espaces

d'aération ou dans les cavités murales. La source d'alimentation doit être située à proximité de l'équipement de

traitement audiovisuel dans un endroit ordinaire, avec un degré 2 de pollution, fixé à un équipement de rack à

l'intérieur d'un placard, d'une estrade, ou d'un bureau.

• The installation must always be in accordance with the applicable provisions of National Electrical Code ANSI/NFPA

70, article 725 and the Canadian Electrical Code part 1, section 16. The power supply shall not be permanently fixed

to building structure or similar structure.

• Cette installation doit toujours être en accord avec les mesures qui s'applique au National Electrical Code ANSI/

NFPA 70, article 725, et au Canadian Electrical Code, partie 1, section 16. La source d'alimentation ne devra pas

être fixée de façon permanente à une structure de bâtiment ou à une structure similaire.

NOTE:

Before toggling the DisplayPort Alt Mode switch (

Table

(from

) and power cycle. After 45 seconds, reconnect the power cable, followed by the USB‑C cable.

USB‑C Input — Connect a USB‑C source device to the USB‑C input.

Extron

USBC Pro Series

NOTE:

The USB‑C port provides up to 60 W of power to a connected source device. If the source requires greater than

SuperSpeed 5 Gbps

60 W of power, the source is still powered, or may charge slowly.

USB-C Optical Cable

HDMI Output — Connect an HDMI output device to the HDMI output.

NOTE:

Extron recommends using HDMI Pro Series cables for 4K/UHD signals.
