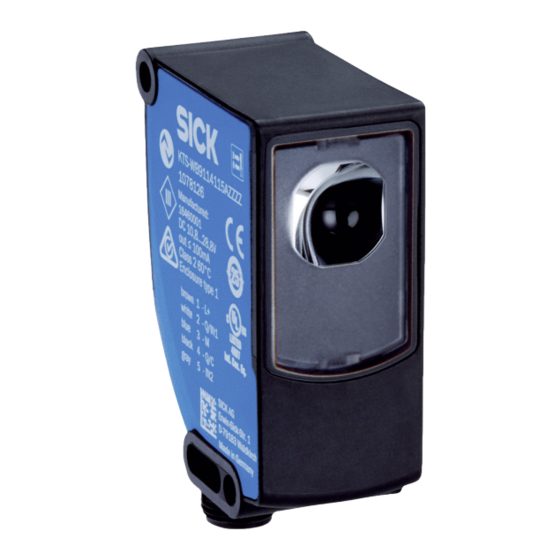

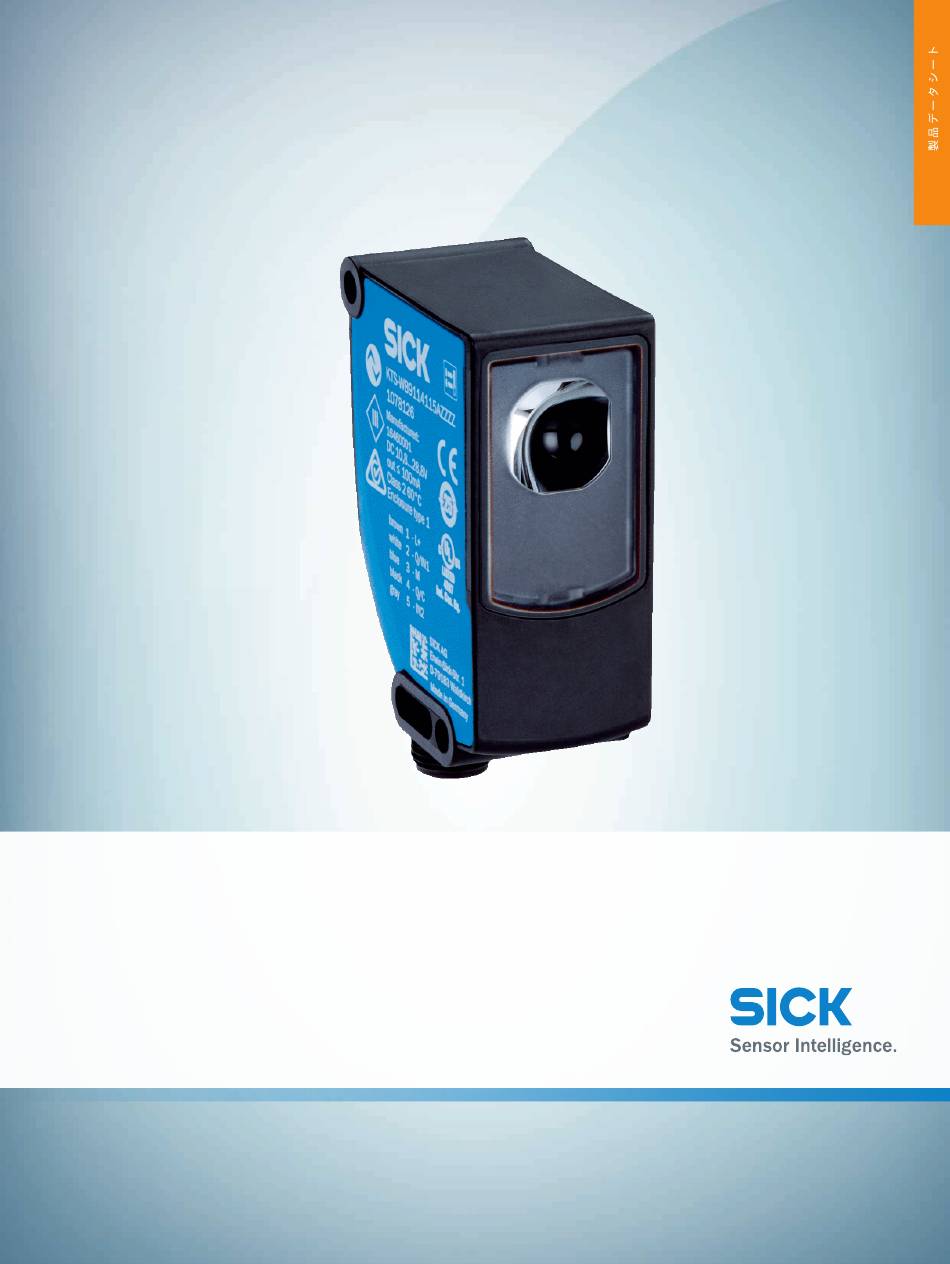

- Page 1 KTS-WB91241152ZZZZ KTS Prime コントラストセンサ...
- Page 2 LED, RGB 波長 470 nm, 525 nm, 625 nm 光出口 長い装置面 光点サイズ 1.2 mm x 5.3 mm 光軸スポット位置 長手方向 受信フィルタ処理 なし ティーチイン動作 1ポイントティーチイン、2ポイントティーチイン、ダイナミックティーチイン、自動 モード スイッチング機能 ライト/ダークオン 遅延時間 設定可能 特別な特徴 納入時の状態 2ポイントティーチイン 事前設定 なし 平均的耐用年数: 100,000 h、T = +25 °Cの場合. センサ長手方向に基づく. レジストレーションセンサ | SICK 製品データシート | 2020-11-07 09:16:38 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 3 1ポイントティーチイン (カラーモード): 30 µs. 1ポイントティーチイン (カラーモード): 15 µs. すべての出力の総電流. 環境データ 動作時の周囲温度 –20 °C ... +60 °C 保管時の周囲温度 –25 °C ... +75 °C 衝撃荷重 IEC 60068-2-27 (30 g/11 ms) UL-File-No. E181493 分類 ECl@ss 5.0 27270906 ECl@ss 5.1.4 27270906 ECl@ss 6.0 27270906 ECl@ss 6.2 27270906 2020-11-07 09:16:38 | 製品データシート レジストレーションセンサ | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 4 27270906 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 UNSPSC 16.0901 39121528 寸法図面 (寸法 [mm]) KTS Prime 47.5 (1.87) 43.3 (1.7) (1.02) (1.26) (0.22) (0.35) ① 光軸、投光器 ② 固定穴、Ø 4.1 mm ③ M12オスコネクタ (180°回転可能) ④ 操作パネル レジストレーションセンサ | SICK 製品データシート | 2020-11-07 09:16:38 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 5 2. Position background When setting the contrasts to be When setting the contrasts to be detected, “1st” flashes. detected, “2nd” flashes. Press set button. Press set button. The Quality of Teach is displayed. 2020-11-07 09:16:38 | 製品データシート レジストレーションセンサ | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 6 The switching threshold is set in the center between the background and the mark. Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s. The Q-LED (yellow) flashes and the “Err” error message appears on the display. レジストレーションセンサ | SICK 製品データシート | 2020-11-07 09:16:38 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 7 取付バー、L字型、150 mm x 150 mm、スチール, 亜鉛めっき鋼, 取付材料なし BEF-MS12L-A 4056052 プラグコネクタとケーブル ヘッドA: メスコネクタ, M12, 5ピン, ストレート, Aコード YF2A15- 2096240 ヘッドB: オープンエンドケーブル 050VB5XLEAX ケーブル: センサ/アクチュエータケーブル, PVC, 非シールド, 5 m ヘッドA: オスコネクタ, M12, 5ピン, ストレート STE-1205-G 6022083 ケーブル: 非シールド フィールドバス技術用 2020-11-07 09:16:38 | 製品データシート レジストレーションセンサ | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください...
- Page 8 当社は様々な分野で幅広い経験を積み重ねており、 プロセスやニーズを熟知しています。 インテリジェン ト センサにより、 お客様が必要とするものを正確に提供することができます。 ヨーロッパ、 アジアおよび北米に 拠点を置くアプリケーションセンタでは、 お客様向けにシステムソ リ ューションをテスト し、 最適化していま す。 これらを徹底して実行することにより、 当社は信頼あるサプライヤーそして開発パートナーとして認めら れるようになりました。 当社では幅広いサービスをお客様に提供しています ： SICK LifeTime Servicesは、 機械のライフサイクルを 通してお客様をサポート し、 安全性と生産性を確保できるよう努めています。 それが私たちのインテリジェン トです。 世界の拠点 ： その他の拠点 ・ お問い合わせ先 www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
