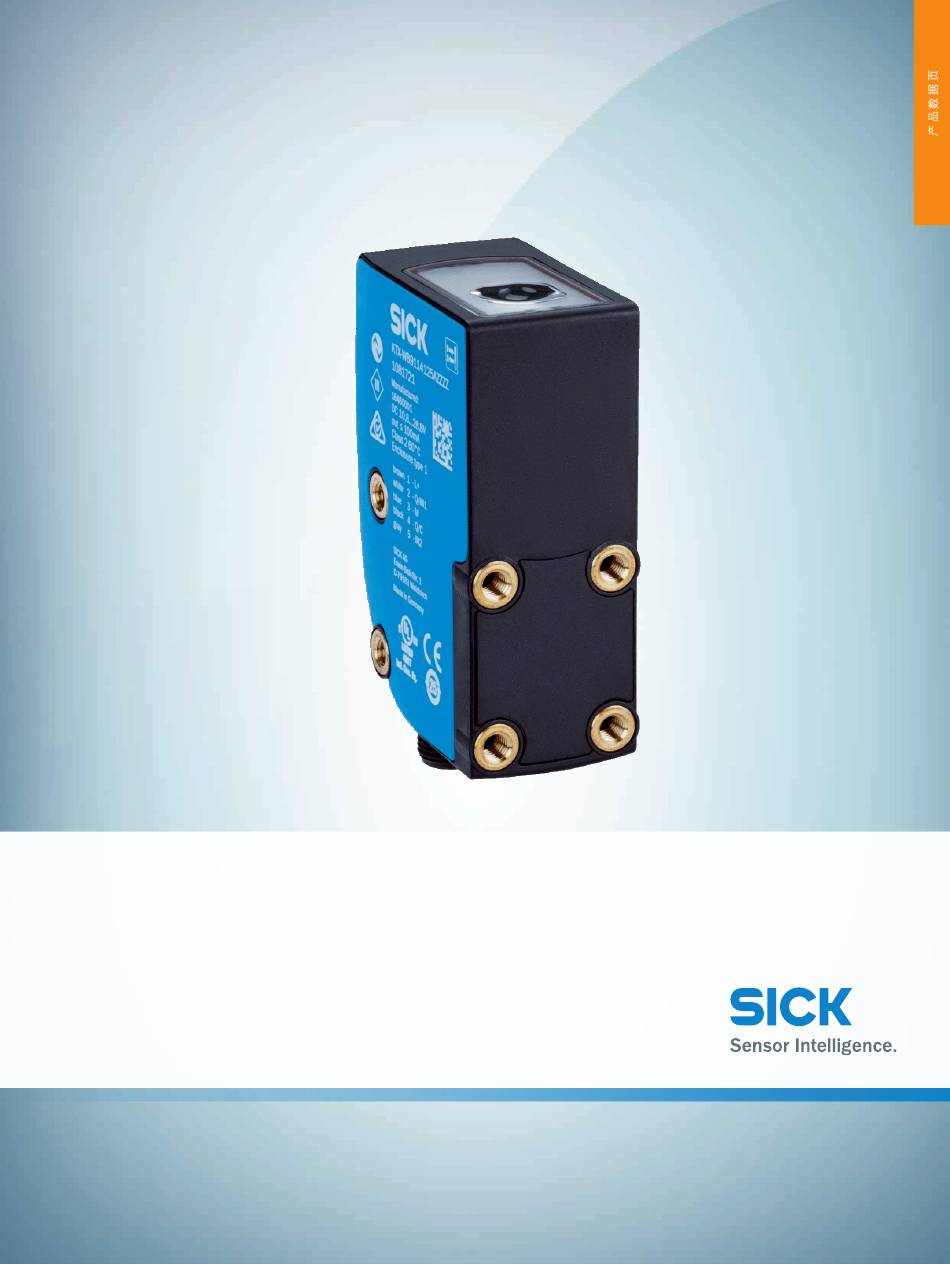

- Page 1 KTX-WB9114224UZZZZ KTX Prime 色标传感器...
- Page 2 LED, RGB 轴长 470 nm, 525 nm, 625 nm 光线出口 短的设备面 光点尺寸 0.9 mm x 3.8 mm 光点位置 长度方向 接收信号的滤波 无 示教功能程序 单点示教，2 点示教，动态示教，自动模式 开关功能 明/暗切换 延迟时间 可设置 特殊特征 交货状态 2 个示教触点 预设值 无 平均使用寿命：100,000 小时，T = +25 °C. 根据设备长的一面. 标识传感器 | SICK 产品数据页 | 2023-03-06 17:15:55 如有更改，恕不另行通知！...
- Page 3 亮暗对比度为 1:1 时. 1-point teach-in (color mode): 16 kHz. 信号传输时间（电阻负载时）. 单点示教（色彩模式）：30 µs. 单点示教（色彩模式）：15 µs. 所有输出端的总电流. 通讯接口 ✔, 模拟输出 (电压) 模拟信号 模拟输出端 数量 1 类型 电压输出 电压 0 V ... 10 V 数字输出 数量 1 环境参数 运行环境温度 –20 °C ... +60 °C 2023-03-06 17:15:55 | 产品数据页 标识传感器 | SICK 如有更改，恕不另行通知！...
- Page 4 8.0 27270906 eCl@ss 8.1 27270906 eCl@ss 9.0 27270906 eCl@ss 10.0 27270906 eCl@ss 11.0 27270906 eCl@ss 12.0 27270906 ETIM 5.0 EC001820 ETIM 6.0 EC001820 ETIM 7.0 EC001820 ETIM 8.0 EC001820 UNSPSC 16.0901 39121528 标识传感器 | SICK 产品数据页 | 2023-03-06 17:15:55 如有更改，恕不另行通知！...
- Page 5 KTX-WB9114224UZZZZ | KTX Prime 色标传感器 尺寸图 (尺寸单位：mm) (2.09) (1.18) (1.57) (0.83) 30.4 (1.2) (0.59) ① 光轴 ② 安装螺纹 M5 ③ 插头 M12，交付状态 ④ 插头 M12，右侧末端挡块 ⑤ 插头 M12，左侧末端挡块 ⑥ 显示与设置元件 可调性 显示与设置元件 ① LED 状态指示灯 ② 显示屏 ③ 导航按钮 2023-03-06 17:15:55 | 产品数据页 标识传感器 | SICK 如有更改，恕不另行通知！...
- Page 6 2. Position background When setting the contrasts to be When setting the contrasts to be detected, “1st” flashes. detected, “2nd” flashes. Press set button. Press set button. The Quality of Teach is displayed. 标识传感器 | SICK 产品数据页 | 2023-03-06 17:15:55 如有更改，恕不另行通知！...
- Page 7 The switching threshold is set in the center between the background and the mark. Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s. The Q-LED (yellow) flashes and the “Err” error message appears on the display. 2023-03-06 17:15:55 | 产品数据页 标识传感器 | SICK 如有更改，恕不另行通知！...
- Page 8 BEF-MS12L-A 4056052 插头和电缆 A 头: 插头, M12, 4 针, 直头 STE-1204-G 6009932 电缆: 无屏蔽 A 头: 插座, M12, 4 针, 直头, A 编码 YF2A14- 2096235 B 头: 裸线端 050VB3XLEAX 电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 5 m 标识传感器 | SICK 产品数据页 | 2023-03-06 17:15:55 如有更改，恕不另行通知！...
- Page 9 SICK 概览 SICK 是工业用智能传感器和传感技术解决方案的主要制造商之一。 独特的产品和服务范围为安全有效地 控制流程创造良好的基础， 防止发生人身事故并且避免环境污染。 我们在诸多领域拥有丰富的经验， 熟知其流程和要求。 这样我们就可以用智能传感器为客户提供其所需。 在欧洲、 亚洲和北美洲的应用中心， 我们会根据客户的需求测试并优化系统解决方案。 SICK 是值得您信赖 的供应商和研发合作伙伴。 周密的服务更加完善我们的订单： SICK 全方位服务在机器整个寿命周期中提供帮助并保证安全性和生产 率。 这对我们来说就是“传感智能”。 与您全球通行： 联系人以及其它分公司所在地 www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
