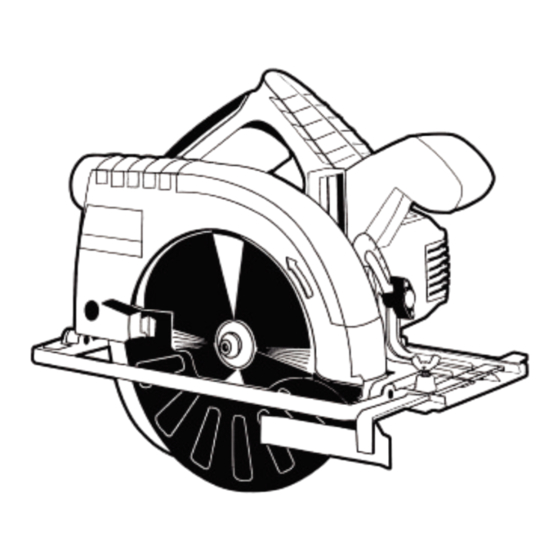

Дисковая пила Felisatti SCF184/1400 1050900100
Цены на товар на сайте:
http://www.vseinstrumenti.ru/instrument/pily/tsirkulyarnye_diskovye/felisatti/scf184_1400_1050900100/
Отзывы и обсуждения товара на сайте:
http://www.vseinstrumenti.ru/instrument/pily/tsirkulyarnye_diskovye/felisatti/scf184_1400_1050900100/#
tab-Responses
Advertisement
Table of Contents
Related Manuals for Felisatti 1050900100
Summary of Contents for Felisatti 1050900100
- Page 1 Инструкция по эксплуатации Дисковая пила Felisatti SCF184/1400 1050900100 Цены на товар на сайте: http://www.vseinstrumenti.ru/instrument/pily/tsirkulyarnye_diskovye/felisatti/scf184_1400_1050900100/ Отзывы и обсуждения товара на сайте: http://www.vseinstrumenti.ru/instrument/pily/tsirkulyarnye_diskovye/felisatti/scf184_1400_1050900100/# tab-Responses...
- Page 3 Fig.1 Fig. 2 Fig. 3...
-
Page 4: Technical Data
TECHNICAL DATA Circular saws SCF184/1400 Input power 1400 No-load speed 3,800 Saw blade diameter Max./min. saw blade diameter 184/170 Max./min. set width 2'5/2'1 Saw blade hole diameter Depth of cut at 90º Depth of cut at 45º Depth setting 0-65 Inclination setting 0-45º... - Page 5 ed edge of the blade extends no more than 5 mm be- 3 Riving knife adjustment. yond the lower edge of the riving knife. WARNING: The riving knife E prevents the blade from seizing up duriing cutting operations and shold alwyas •...
-
Page 6: Warranty
(cleaning and lubrication). - Use only Felisatti accessories and spares. Parts the changing of which is not covered in this instruc- tion manual, should be replaced in a Felisatti Offi- cial Service Centre. Do not dispose of electric tools in... -
Page 7: Características Técnicas
CARACTERÍSTICAS TÉCNICAS Sierras circulares SCF184/1400 Potencia absorbida 1400 Velocidad en vacío r.p.m 3800 Diámetro hoja sierra Diám. hoja de sierra máx./min. 184/170 Ancho del triscado máx./mín. 2'5/2'1 Diámetro agujero hoja sierra Profundidad corte 90º Profundidad corte 45º Ajuste profundidad 0-65 Ajuste inclinación 0-45º... - Page 8 AJUSTES • Compruebe si la hoja de sierra está bien segura y gira en la dirección correcta. 1 Ajuste de la profundidad de corte. • Desconectar la clavija de la alimentación antes del Para obtener un corte limpio y perfecto conviene regular cambio de la hoja de sierra, de ajustes o de otros tra- la profundidad de corte según el espesor de la madera a bajos de mantenimiento.
-
Page 9: Declaración De Conformidad
Reservado el derecho de modificaciones técnicas 09/2012 engrase general. - Sólo se deben utilizar accesorios y piezas de repuesto Felisatti. Piezas cuyo recambio no esté descrito en estas instrucciones de uso, deben sustituirse en un centro de asistencia técnica Felisatti. -
Page 10: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Scies circulaires SCF184/1400 Puissance absorbée 1400 Vitesse à vide 3.800 Diamètre lame de scie Dia. lame de scie max./min. 184/170 Largeur de coupe max./min. 2'5/2'1 Diamètre trou de lame de scie Profondeur de coupe 90º Profondeur de coupe 45º Réglage de la profondeur 0-65 Réglage de l'inclinaison... - Page 11 à travailler, afin que la lame de scie dépasse du matériel • Débranchez la prise de l'alimentation avant de changer d’une hauteur d'une dent. la lame de scie, de modifier les réglages ou de procé- der à d'autres entretiens. Pour ajuster la profondeur de coupe, desserrer la vis à •...
-
Page 12: Déclaration De Conformité
Nous déclarons sous notre seule responsabilité ment toutes les vis de montage et vérifier qu'elles sont que les produits de la marque FELISATTI décrits dans ce manuel SCF184/1400 sont en conformité bien serrées. Si une vis est desserrée, la resserrer avec les normes ou les documents normalisés... -
Page 13: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE Seghe circolari SCF184/1400 Potenza nominale 1400 Velocità a vuoto 3.800 Diametro lama Max./min. diam. lama 184/170 Max./min. Sporgenza laterale lama 2'5/2'1 Diametro foro lama Profondità di taglio 90º Profondità di taglio 45º Regolazione di profondità 0-65 Regolazione di inclinazione 0-45º... - Page 14 applicata sulla protezione fissa della macchina indica • Verificare che la lama della sega sia stata fissata in il senso nel quale i denti eseguono il taglio). conformità con le norme di sicurezza e che la stessa giri nella direzione corretta. REGOLAZIONI •...
-
Page 15: Cura E Manutenzione
- Usare solo accessori e ricambi originali Felisatti. Per quanto riguarda i pezzi la cui sostituzione non è descritta in queste istruzioni per l'uso, farli sostituire presso un centro di assistenza tecnica autorizzato Felisatti. -
Page 16: Technische Daten
TECHNISCHE DATEN Handkreissägen SCF184/1400 Aufnahmeleistung 1400 Leerlaufgeschwindigkeit U/min 3.800 Sägeblattdurchmesser Max./min. Sägeblattdurchmesser 184/170 Max./min. Stärke des Schränkung 2'5/2'1 Bohrung Schnittleistung 90º Schnittleistung 45º Schnittiefe 0-65 Gehrung 0-45º Gewicht ca. (ohne Zubehör) Bitte beachten strikt Hinweise dieser Fehlerstromschutzschalter Überlastschalter Betriebsanleitung. muß stets komplett, geschütztes Netz an. - Page 17 einwandfreiem Zustand benutzen. Gebrochene oder 3. Die Schraube D lockern und die Scheibe von der verbogene Blätter sind sofort auszuwechseln. Halterung C nehmen. 4. Die Sägeblatt einlegen und mit der Haltescheibe C • Sägeblätter aus hochlegiertem Schnellschnittsstahl und der Schraube D anziehen. (HSS-Blätter) dürfen nicht verwendet werden.
-
Page 18: Wartung Und Pflege
Reinigung Schmierung unterzogen wird. - Verwenden Originalzubehör Originalersatzteile von Felisatti. Alle Teile, die in der Bedienungsanleitung nicht beschrieben sind, müssen in einer Kundendienstwerkstätte von Felisatti. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in... -
Page 19: Instruções De Segurança
CARACTERÍSTICAS TÉCNICAS Serras circulares SCF184/1400 Potência absorvida 1400 Velocidade em vazio 3.800 Diâmetro lâmina serra Diâm. máx./mín. lâmina da serra 184/170 Espessura máx./mín. da 2'5/2'1 inclinação dos dentes da serra Diâmetro furo lâmina Profundidade corte 90º Profundidade corte 45º Ajuste profundidade 0-65 Ajuste inclinação 0-45º... - Page 20 AJUSTES • Retirar a ficha da tomada antes da substituição da lâmina da serra, de ajustes ou de outros trabalhos de 1. Ajuste da profundidade de corte manutenção. Para obter um corte limpo e perfeito, é aconselhável • Baseando-se nos dados do fabricante, deverá certifi- regular a profundidade de corte de acordo com a espes- car-se de que o diâmetro, espessura e outras caracte- sura da madeira a trabalhar, de modo a que o disco de...
-
Page 21: Manutenção E Cuidados
- Só devem utilizar-se acessórios e peças sobressalentes Felisatti. As peças cujas peças sobressalentes não este- jam descritas nestas instruções de utilização, devem ser substituídas num serviço de assistência técnica Felisatti. -
Page 22: Tekniset Tiedot
TEKNISET TIEDOT Käsisirkkelit SCF184/1400 Ottoteho 1400 Pyörimisnopeus kierrosta minuutissa 3.800 Terän halkaisija Terän halkaisija max/min 184/170 Hammastusleveys max/min 2'5/2'1 Terän keskireiän halkaisija Sahaussyvyys 90º Sahaussyvyys 45º Syvyyden säätö 0-65 Kallistuksen säätö 0-45º Paino noin (ilman lisävarusteita) Noudata tarkasti tämän käsikirjan ohjeita, säilytä ne •... - Page 23 Sahaussyvyyttä säädetään löyhäämällä ruuvia F ja • Poista aina laitteen pistoke pistorasiasta ennen terän siirtämällä laitetta ylöstai alaspäin. Sahaussyvyys on vaihtoa sekä ennen säätöja huoltotoimenpiteiden nähtävissä pitkittäisohjaimen asteikosta. aloittamista. • Käyttäen hyväksi valmistajan antamia tietoja tulee 2. Leikkauskulman säätö varmistaa että terän halkaisija, paksuus ja muut Laitteella voidaan työstää...
- Page 24 8 mm. Laite tulee huollattaa tarkastusta, puhdistusta ja yleisvoitelua varten valtuutetussa huoltoliikkeessä joka toisen hiilenvaihdon yhteydessä. - Käytä vain Felisatti-merkin lisäja varaosia. Osat joita ei ole mainittu tässä käyttöohjeessa, on vaihdettava Felisatti huoltoliikkeessä. Oikeus teknisiin muutoksiin pidätetään 09/2012 Älä...
- Page 25 ΣΕΧΝΙΚ Χ Ρ ΧΣΗΡΙΣΙΚ κεκλκεσφ μ SCF184/1400 πκλλκφκτη θβ δ ξτμ 1400 Σαξτ β α ε θσ 3.800 ∆δΪη λκμ ζ πέ αμ πλδκθδκτ ξζ ∆δΪη λκμ ζ πέ αμ πλδκθδκτ η ΰ/ ζΪξ. ξζ 184/170 ΠζΪ κμ πζ υλδεάμ απσεζδ βμ πλδκθδκτ η ΰ/ ζΪξ. ξζ...
- Page 26 2. Γδα θα ίδ υ ά θα ι ίδ υ β ίέ α D η κ • Μβθ ξλβ δηκπκδ έ ε ίλπηΫθ μ ά ξαλαΰηΫθ μ εζ δ έ πκυ παλΫξ αδ η κ ηβξΪθβηα, λ υ κθ ζ πέ μ. Χλβ...
- Page 27 - ΠλΫπ δ θα ξλβ δηκπκδκτθ αδ ησθα ιαλ άηα α εαδ ∆δα βλκτη κ δεαέπηα θα εΪθκυη ξθδεΫμ αζζαΰΫμ 09/2012 αθ αζζαε δεΪ Felisatti. Σα ηΫλβ πθ κπκέπθ β αζζαΰά θ υηπ λδζαηίΪθ αδ κ ΰξ δλέ δκ κ βΰδυθ, γα...
-
Page 28: Teknik Özellikler
TEKNİK ÖZELLİKLER Dairesel Testereler SCF184/1400 Giriş Gücü 1400 Boştaki hız 3.800 Testere bıçağı çapı Maksimum/minimum testere bıçağı çapı. 184/170 Maksimum/minimum çaprazlama eni. 2'5/2'1 Testere deliği çapı Kesim derinliği 90º Kesim derinliği 45º Derinlik ayarı 0-65 Eğim ayarı 0-45º Yaklaşık ağırlık (aksesuarsız) Bu kullanma kılavuzunda belirtilen talimatlara titizlikle •... - Page 29 şekide testere bıçağının makinenin hızına uygunluğunu Kesim derinlik ayarı, kelebek vida F gevşetilerek ve kontrol etmek son derece önemli ve gereklidir. makina aşağı yukarı doğru hareket ettirelerek yapılır. Yandaki paralel kılavuzdaki işaret kesim derinliği gösterir. • Ayırma kızağının, kızakla testere bıçağının kenarı arasındaki mesafe 5 mm’den fazla olmayacak ve 2.
- Page 30 Yetkili Teknik Servislerimizden birine teslim etmenizi tavsiye ederiz. - Sadece Felisatti marka aksesuar ve yedek parça kullanın. Bu kullanma kılavuzunda yedek parçası belirtilmemiş parçaların değiştirilme işlemi bir Felisatti Teknik değişikler yapma hakkı saklıdır 09/2012 Teknik Yardım Servisinde gerçekleştirilmelidir.
- Page 31 ϦϙϩϡϜϫϙϥϞϜϙ ϩϔϤϔϞϦϙϤϜϥϦϜϞϜ ϪϼЄϾЇϿГЄЁЏϹ ЃϼϿЏ SCF184/1400 ϖЉЂϸнаГ ЀЂЍнЂЅтА ϖт 1400 ϥкЂрЂЅтА на ЉЂϿЂЅтЂЀ ЉЂϸЇ Ђϵ/Ѐин 3.800 ϘиаЀетр реϺЇЍегЂ ϸиЅка ЀЀ МакЅ./Ѐин. ϸиаЀетр реϺЇЍегЂ ϸиЅка ЀЀ 184/170 МакЅ./Ѐин. Ќирина ЃрЂЃиϿа ЀЀ 2'5/2'1 ϘиаЀетр Ђт϶ерЅтиГ реϺЇЍегЂ ϸиЅка ЀЀ ϗϿЇϵина ЃрЂЃиϿа ЃЂϸ ЇгϿЂЀ 90° ЀЀ...
- Page 32 ϣϤϙϘϧϣϤϙϚϘϙϡϜϙ: ϡе иЅЃЂϿАϻЇϽте ЃЂгнЇтЏе, • ϣЂЅϿе ЂткϿВЋениГ БϿектрЂинЅтрЇЀента ни ϶ кЂеЀ иЅкри϶ϿеннЏе иϿи треЅнЇ϶Ќие ϸиЅки иϿи ЅтаϿАнЏе ЅϿЇЋае не ЃЏтаϽтеЅА ЂЅтанЂ϶итА ϶раЍаВЍиϽЅГ ϸиЅк. ϸиЅки иϻ ϵЏЅтрЂреϺЇЍеϽ ЅтаϿи. ϛаЃреЍаетЅГ • ϡе ЃЏтаϽтеЅА ЂϵраϵатЏ϶атА ϸетаϿи ЀаϿЂгЂ раϻЀера. иЅЃЂϿАϻЂ϶атА реϺЇЍие ϸиЅки, кЂтЂрЏе не •...
- Page 33 ϶инта неЀеϸϿеннЂ МЏ ЅЂ ϶ЅеϽ Ђт϶етЅт϶еннЂЅтАВ ϻаГ϶ϿГеЀ, ЋтЂ ϻатГните егЂ. ϖ ЃрЂти϶нЂЀ ЅϿЇЋае ϖЏ ЃЂϸ϶ергаете БϿектрЂинЅтрЇЀентЏ Ѐарки SCF184/1400 ЅеϵГ риЅкЇ ЃЂϿЇЋениГ тра϶ЀЏ. FELISATTI, ЂЃиЅание кЂтЂрЏЉ Ѓри϶еϸенЂ ϶ ϸаннЂϽ - ϧЉЂϸ ϻϴ БϿϹϾІЄЂϸ϶ϼϷϴІϹϿϹЀ: ϡеЂϵЉЂϸиЀЂ инЅтрЇкЊии, ЅЂЂт϶етЅт϶ЇВт треϵЂ϶аниГЀ ЂЅЂϵеннЂ ϵереϺнЂ ЂтнЂЅитАЅГ к БϿектрЂϸ϶игатеϿВ, ЅϿеϸЇВЍиЉ...
- Page 34 الت ني المواص من شير دائري SCF184/1400 واط ااستط ع المسحوب 1400 . د السرع بدون احتك 3.800 م قطر قرص المنش ر م اأدن قرص المنش ر اأقص قطر 184/170 م اأدن عرض ال ص اأقص 2'5/2'1 م ال رص قطر...
- Page 35 . درج ممكن ال ص بشكل عمود وم ئل حت إن قطع ط استعم ل إكسسوارا وقطع التبديل من يمكنك ف Felisatti .ال عدة حس الم شر الموجود ع تحديد درج قص الزواي تبدي ھ في مراكز مذكورة في دليل ااستعم ل يج...
- Page 36 = تس رع اارتج ج 2,9 m/s المجموع اأوروبي وإعان التواف من م رك مس ليتن الشخصي ب ن المنتج نع ن وع والمذكورة في ھذا الدليل SCF184/1400 FELISATTI : لي الت الن ظم والوث ئ النظ مع متواف ھي...
