9500
1. Lever trim shipped and supplied with lever in neutral
position, non-handed.
La garniture à levier est expédiée et approvisionnée avec
le levier en position neutre, sans main.
VIEW WITH CAM REMOVED
VUE AVEC LA CAME RETIRÉE
VIEW WITH CAM REMOVED
VUE AVEC LA CAME RETIRÉE

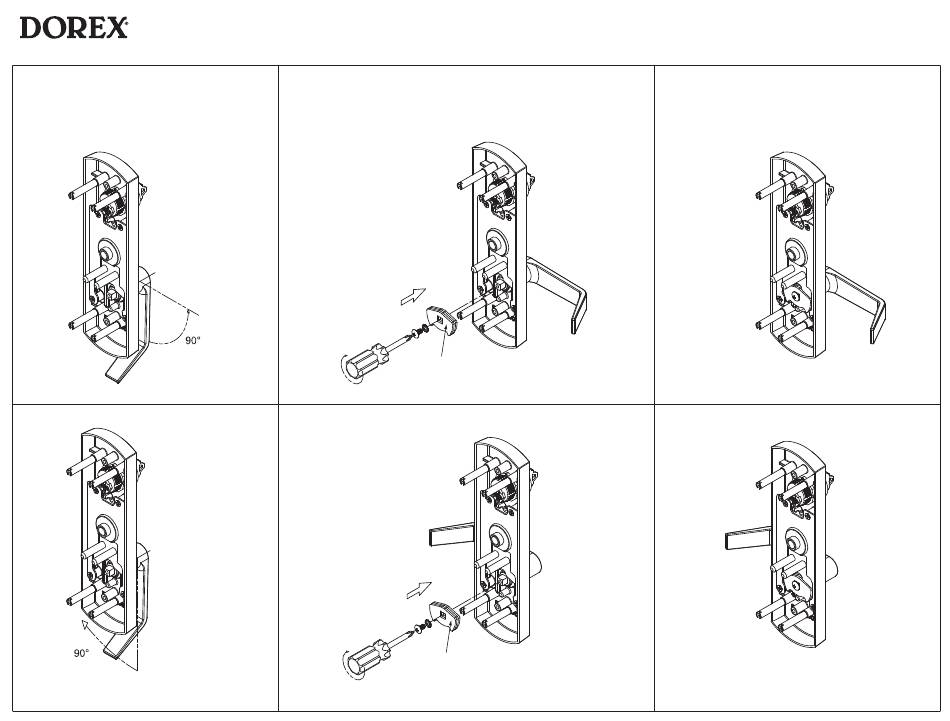

ESCUTCHEON LEVER TRIM - CHANGING THE LEVER HANDING
GARNITURE ÉCUSSON À LEVIER - CHANGER LA MAIN DU LEVIER
2. Remove the cam, then rotate the lever handle to desired side, then fasten the cam in place
using the washer and screw as shown.
Retirer la came, puis tourner le levier vers le côté désiré, et fixer la came en place à l'aide de
la rondelle et de la vis, comme indiqué sur l'illustration.
Cam
Came
Cam
Came
3. The handing change is complete.
Le changement de main est terminé.
LEVER SET TO LEFT HAND REVERSE (LHR)
LEVIER RÉGLÉ À MAIN GAUCHE RENVERSÉE (MGR)
LEVER SET TO RIGHT HAND REVERSE (LHR)
LEVIER RÉGLÉ À MAIN DROITE RENVERSÉE (MDR)
9500TEC2-INST 2023/08 2/2
