Dorex 9500TE70IC Installation Instructions

9500
RHR/MDR

INSTALLATION

Série 9500 Series
Exit device main chassis
(rim model shown)
Châssis principal du
dispositif de sortie
(modèle en applique illustré)
Vertical reference line
Ligne de référence verticale
RHR: Right hand reversed
LHR: Left hand reversed
MDR : Main droite renversée
MGR : Main gauche renversée

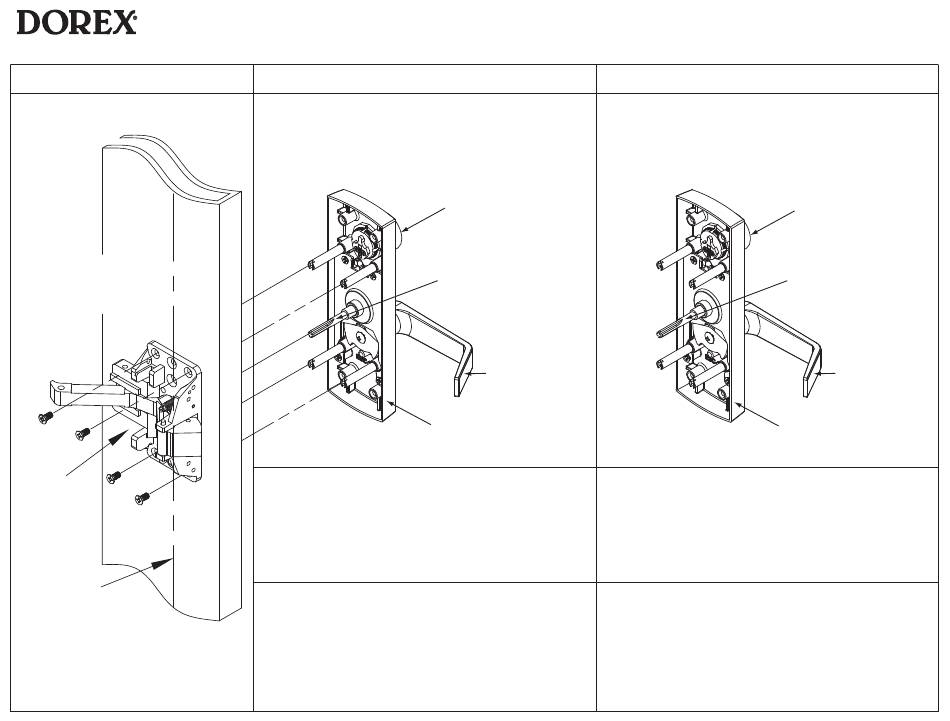

ESCUTCHEON LEVER TRIM (IC) - INSTALLATION INSTRUCTION
GARNITURE ÉCUSSON À LEVIER (NI) - INSTRUCTIONS D'INSTALLATIONS
9500TE70IC
Assemble escutcheon trim for the appropriate handing (RHR or LHR) as per
supplied instructions and install as indicated below.
Assemblez la garniture écusson pour la main appropriée (MDR ou MGR)
selon les instructions fournies et installer comme indiqué ci-dessous.
CLASSROOM (ENTRANCE)
SALLE DE CLASSE (ENTRÉE)
Lockable escutcheon lever trim, key locks and unlocks lever.
Levers is rigid when trim is locked.
Garniture écusson à levier verrouillable, clé verrouille ou déverrouille le levier
Le levier est amovible lorsque la garniture est verrouillée.
Position trim on the door exterior surface and insert trim spindle in
the exit device hub of the main chassis. Attach escutcheon case to
door and to the main chassis using four (4) screws.
Positionnez la garniture écusson sur la surface extérieure de la porte et
insérez l'axe dans le moyeu du châssis principal du dispositif de sortie.
Fixez le boîtier de la garniture écusson à la porte et au châssis
principal avec les quatres (4) vis.
Assemble escutcheon trim for the appropriate handing (RHR or LHR) as per
supplied instructions and install as indicated below.
Assemblez la garniture écusson pour la main appropriée (MDR ou MGR)
selon les instructions fournies et installer comme indiqué ci-dessous.
Small Format Interchangeable Core
(SFIC), Cylinder sold separately
Noyau Interchangeable de Petit
Format (NIPF), cylindre vendu
séparément
Spindle
Axe
Lever
Levier
Escutcheon lever case
Boîtier écusson
Garniture écusson à levier verrouillable, levier déverrouillable à clé, sinon levier
toujours verrouillé. Le levier est amovible lorsque la garniture est verrouillée.
Position trim on the door exterior surface and insert trim spindle in
the exit device hub of the main chassis. Attach escutcheon case to
door and to the main chassis using four (4) screws.
Positionnez la garniture écusson sur la surface extérieure de la porte et
insérez l'axe dans le moyeu du châssis principal du dispositif de sortie.
Fixez le boîtier de la garniture écusson à la porte et au châssis principal
avec les quatres (4) vis.
9500TE80IC
Small Format Interchangeable Core
(SFIC), Cylinder sold separately
Noyau Interchangeable de Petit
Format (NIPF), cylindre vendu
séparément
Spindle
Axe
Escutcheon lever case
Boîtier écusson
STOREROOM
DÉPÔT
Lockable escutcheon lever trim, key operated lever, otherwise lever
always locked. Levers is rigid when trim is locked.
9500TEIC-INST 2022/02
Lever
Levier
1/2
