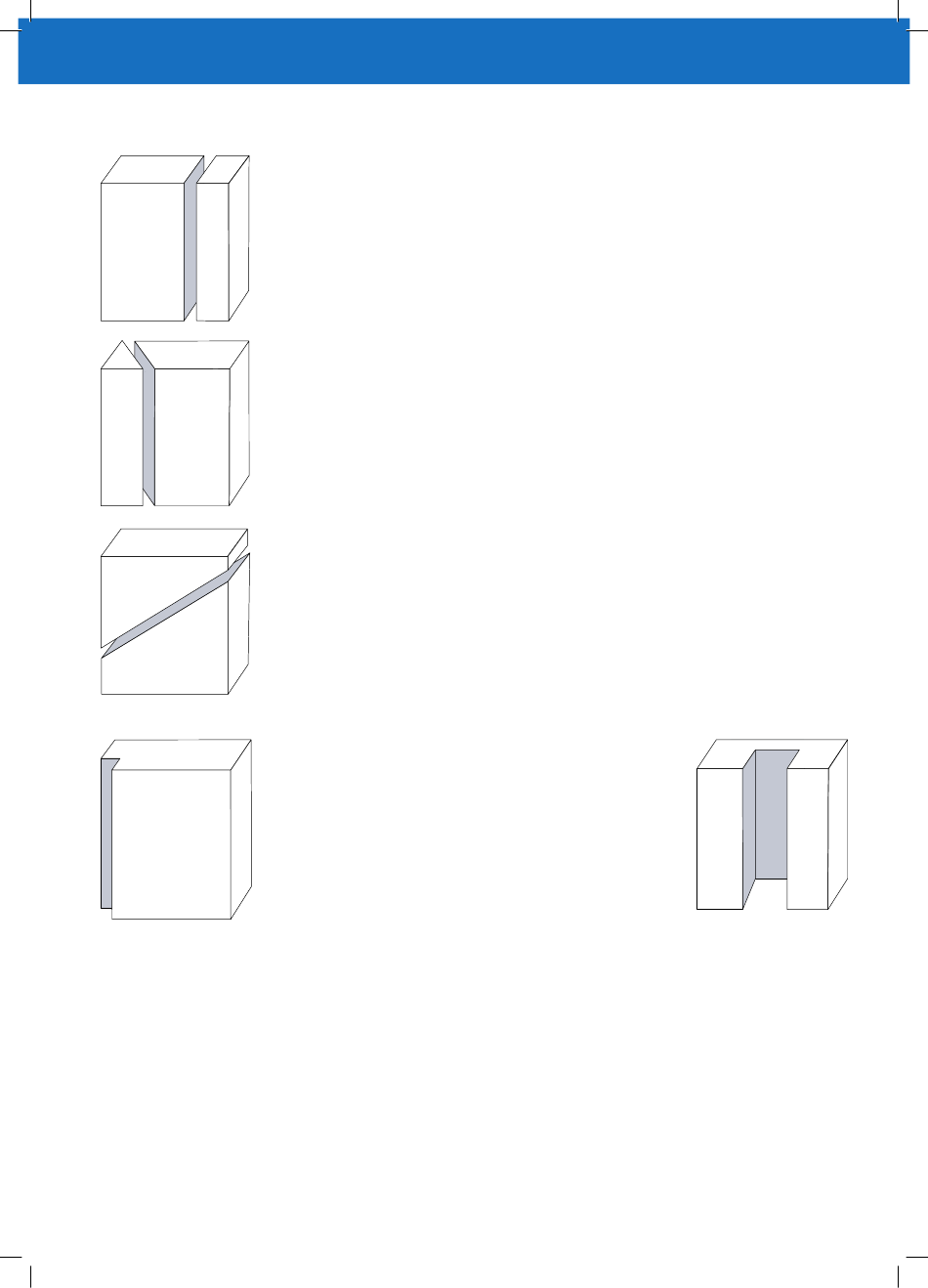

8. Schnittvarianten

Falzschnitt
8
Gerader Schnitt (Längs- und Querschnitt)
• Dämmplatte auf Auflageschienen (3) legen,
• Schneidebügel (2) ausziehen,
• Dämmplatte bis zum Zuschnittmaß (benötigte Plattenbreite) nach links schieben (abzulesen auf der
Mess-Skala der Auflageschiene (3) und Bügel leicht durch Dämmplatte führen.
• Für Längs- oder Querschnitte kann die Platte vertikal oder horizontal auf die Auflageschiene (3) gelegt
werden.
Gehrungsschnitt
• Gehrungswinkel mittels Messen oder Schmiege (Art.-Nr. 36 82 00 - nicht im Lieferumfang) am Objekt
abnehmen und auf Dämmplatte übertragen,
• Gehrungshilfe (6) nach vorne ausklappen, Platte auf Auflageschiene (3) stellen,
• Feststellschrauben (7) lösen
• Schneidebügel (2) nach rechts schwenken, bis die Gehrungshilfe (6) des Schneidbügels (2) mit Mar-
kierung auf der Dämmplatte übereinstimmt. Feststellschrauben (7) oben und unten wieder festziehen.
Schrägschnitt
• Dachschräge einmalig mittels Messen oder Schmiege (Art.-Nr. 36 82 00 - nicht im Lieferumfang) auf
Dämmplatte übertragen und auf Auflageschiene (3) stellen.
• Schneidebügel ausziehen, Feststellschraube (10) für Auflageschiene lösen und Auflage (3) mit Dämm-
platte anheben bis Draht des Schneidbügels mit der Markierung auf der Dämmplatte
übereinstimmt.
• Feststellschraube (10) fixieren und Schneidedraht durch die Platte führen.
Gehrungs-Schrägschnitt
Die Ausführung dieses Schnittes erfolgt wie bei Gehrungsschnitt und Schrägschnitt. Die Platte kann
bei Ausführung des Schrägschnittes, zusätzlich noch auf Gehrung geschnitten werden.
Falz- und Tiefenzuschnitt
• Falzmaß auf Dämmplatte übertragen und auf Auflageschiene (3) stel-
len.
• Schneidebügel (2) bis zum gewünschten Falzmaß ausziehen und
halten. Platte bis zur gewünschen Markierung schieben und Schneide-
bügel wieder aus der Platte zurückziehen.
Tiefenausschnitt
