Instruction Manual

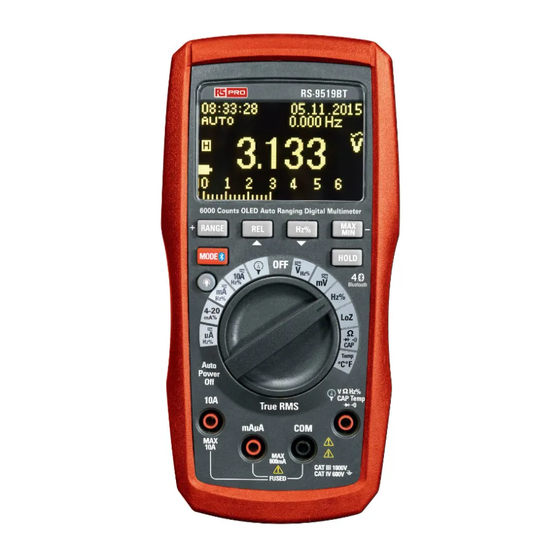

RS-9519BT
Stock No: 204-8305 204-8330
Professional True RMS Digital Multimeter
EN
