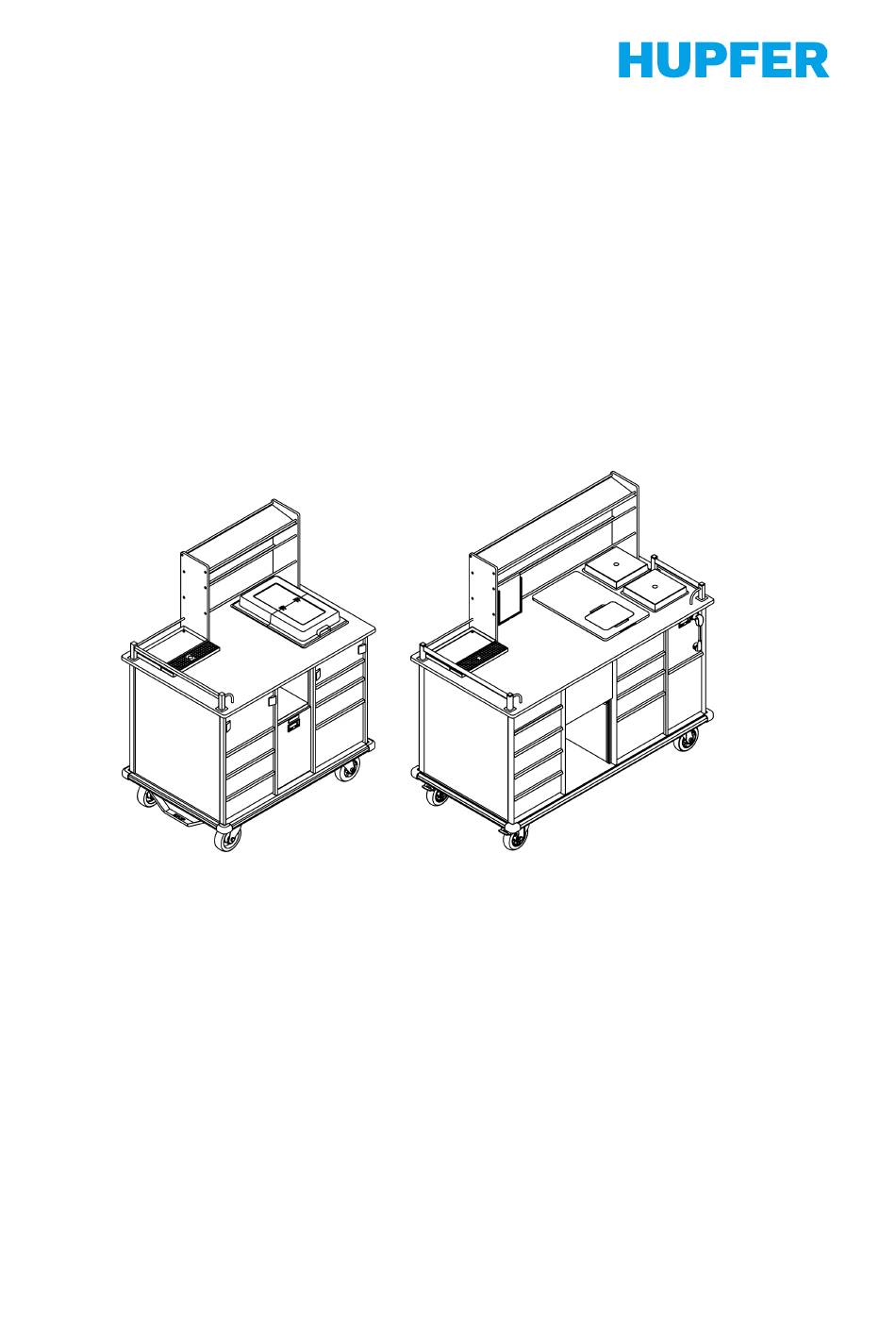

- Page 1 Betriebsanleitung Mobis® Buffetcart Plus Mobis/P BC-40, BC-25 Vor Beginn aller Arbeiten Anleitung lesen!
- Page 2 E-Mail: info@hupfer.de Internet: www.hupfer.com Dokumentinformationen Letzte Aktualisierung: 15.08.2023 Index: 5, de_DE Alle Texte, Abbildungen und graphischen Gestaltungen sind urheberrechtlich geschützt. Die Vervielfältigung, Verbreitung und Ausstellung ist ausschließlich zu betriebsinternen Zwecken freigegeben. © Hupfer Metallwerke GmbH & Co. KG, Coesfeld 2023...
-
Page 3: Table Of Contents
Betriebsanleitung Mobis® Buffetcart Plus Inhaltsverzeichnis Allgemeine Informationen............. Produktinformationen............Zielgruppe............... Symbole................Beschilderung..............Konformität..............Produktbeschreibung............Funktion................Übersicht................. Ausstattungsmerkmale........... Varianten................. 13 Ausstattungsoptionen............. 13 Technische Daten............14 Typenschild..............15 Sicherheitsinformationen............16 Bestimmungsgemäße Verwendung........ 16 Bestimmungswidrige Verwendung........16 Sicherheitshinweise............17 3.3.1 Allgemein............... 17 3.3.2 Transport..............17 3.3.3 Betrieb und Bedienung.......... - Page 4 Betriebsanleitung Mobis® Buffetcart Plus Speisen ausgeben............28 Betrieb beenden.............. 29 Pflege und Reinigung............31 Reinigungsintervalle............31 Zulässige Reinigungsarten..........32 Zulässige Reinigungsmittel..........34 Materialkompatibilität............35 Manuell reinigen.............. 36 Desinfizieren..............36 Wartung und Reparatur............37 Wartungsintervalle............38 Wartungstätigkeiten............38 Fehlermeldungen............40 Fehlerdiagnose............... 41 Reparatur und Ersatzteile..........
-
Page 5: Allgemeine Informationen
Betriebsanleitung Mobis® Buffetcart Plus Allgemeine Informationen Produktinformationen Dieses Dokument gilt für folgende Produkte: Produktname Mobis® Buffetcart Plus Kühlung Kältespeicher, Umluftkühlung und Kälte- technik Zielgruppe Diese Betriebsanleitung richtet sich an die folgenden Personen- gruppen, die die aufgeführten Tätigkeiten mit oder an dem Produkt ausführen: Bedienpersonal ■... -
Page 6: Symbole
Betriebsanleitung Mobis® Buffetcart Plus Symbole GEFAHR "Gefahr" kennzeichnet eine gefährliche Situation, die unmittelbar zum Tod oder zu schwerer Verletzung führt. WARNUNG „Warnung“ kennzeichnet eine gefährliche Situation, die zu schwerer Verletzung führen kann. VORSICHT „Vorsicht“ kennzeichnet eine möglicherweise gefährliche Situation, die zu leichter bis mittelschwerer Verletzung führen kann. HINWEIS „Hinweis“... -
Page 7: Konformität
Betriebsanleitung Mobis® Buffetcart Plus Konformität Hersteller Hupfer Metallwerke GmbH & Co. KG Adresse Dieselstraße 20 D-48653 Coesfeld Kontakt + 49 (0) 2541 805-0 info@hupfer.de www.hupfer.com Dieses Dokument gilt für folgende Produkte: Produktname Mobis® Buffetcart Plus Kühlung Kältespeicher, Umluftkühlung und Kälte- technik Hiermit erklärt der Hersteller, dass das Produkt den Anforderungen... -
Page 8: Produktbeschreibung
Betriebsanleitung Mobis® Buffetcart Plus Produktbeschreibung Funktion Mobis® Buffetcart Plus für Lagerung, Transport, Kühlung und Speisen- ausgabe von Frühstück, Abendbrot und Zwischenmahlzeiten in der Gemeinschaftsverpflegung. Übersicht Übersicht Mobis® Buffetcart Plus – BC-40 Abb. 1: Übersicht Mobis® Buffetcart Plus – BC-40 Aufsatzgestell mit Husten- und Spuckschutz 10 Brötchenschublade Stangen zum Einhängen von GN-Behältern 11 gekühlter Schubladenblock... - Page 9 Betriebsanleitung Mobis® Buffetcart Plus Übersicht Mobis® Buffetcart Plus – BC-40 mit HDS Alma Antrieb Abb. 2: Übersicht Mobis® Buffetcart Plus – BC-40 mit HDS Alma Antrieb Aufsatzgestell mit Husten- und Spuckschutz 10 Antriebseinheit mit Fußpedal Stangen zum Einhängen von GN-Behältern 11 gekühlter Schubladenblock Kartenhalter (optional) 12 Bockrolle...
- Page 10 Betriebsanleitung Mobis® Buffetcart Plus Übersicht Mobis® Buffetcart Plus – BC-25 Abb. 3: Übersicht Mobis® Buffetcart Plus – BC-25 Aufsatzgestell mit Husten- und Spuckschutz ungekühlter Schubladenblock Stangen zum Einhängen von GN-Behältern Display zur Steuerung der Umluftkühlung Tropfwanne für Getränkespender (optional) 10 Bockrolle Netzstecker (rückseitig verbaut) 11 gekühlter Schubladenblock Stoßschutz...
-
Page 11: Ausstattungsmerkmale
Betriebsanleitung Mobis® Buffetcart Plus Ausstattungsmerkmale Kühlung Der Buffetcart ist mit einer N’Ice & Easy® Kühlung ausgerüstet. Das Hauptelement der Kühlung ist ein integrierter Kältespeicher, mit dem die Kühlung der Speisen auch im stromlosen Betrieb für bis zu 2 Stunden gewährleistet werden kann. Das Kühlfach ist für die Küh- lung von Lebensmitteln ausgelegt. - Page 12 Betriebsanleitung Mobis® Buffetcart Plus Der eingesetzte Kälteträger im Kältespeicher ist gesundheitlich und ökologisch unbedenklich. Die Flüssigkeit im Kältespeicher ist ein Gemisch aus Glysofor L und Wasser. Auch bei Kontakt mit Lebensmit- teln ist dieser Kälteträger ungiftig und ökologisch unbedenklich. Das Mobis Buffetcart verfügt über einen Verdampfer, der Kondens- wasser aus dem Kühlfach hygienisch verdampft.
-
Page 13: Varianten
Betriebsanleitung Mobis® Buffetcart Plus HDS Alma Das Hupfer-Drive-System (HDS) Alma besteht aus einem Antrieb und einer Steuereinheit. Der Antrieb dient zum Beschleunigen und Abbremsen des Wagens. Der Antrieb unterstützt beim Bewegen des Wagens. Der Antrieb HDS Alma ist elektrisch und wird über einen Akku mit Strom versorgt. -
Page 14: Technische Daten
Betriebsanleitung Mobis® Buffetcart Plus Technische Daten Mobis/P BC-40 Mobis/P BC-25 Netzspannung Frequenz Elektronische Vorsi- cherung Leistung Siehe Produktdatenblatt Kühlmittel im Kühl- R600a R600a kreislauf Kälteträger im Kälte- Gemisch aus Glysofor L und Wasser speicher Kühltemperatur der °C -3 bis +12 -3 bis +12 Kälteplatte Einsatz- und Umge-... -
Page 15: Typenschild
Betriebsanleitung Mobis® Buffetcart Plus Typenschild Abb. 4: Typenschild Hersteller und Anschrift Elektrische Seriennummer Typbezeichnung und Artikelnummer 10 Induktionsfrequenz Auftragsnummer 11 Kältemittel Gewicht 12 Kälteleistung Traglast, gesamt 13 Schutzzeichen Elektrischer Anschluss 14 ggf. Prüfzeichen/CE-Kennzeichen Baujahr 15 Altgeräteentsorgung Artikelnummer als Barcode 15 / 45... -
Page 16: Sicherheitsinformationen
Betriebsanleitung Mobis® Buffetcart Plus Sicherheitsinformationen Bestimmungsgemäße Verwendung Der Buffetcart dient zur Verteilung von Speisen durch Bedienpersonal des Betreibers. Das Buffetcart darf ausschließlich auf geraden Oberflä- chen bewegt werden. Wenn der Buffetcart mit einer umlaufenden Galerie ausgestattet ist, dürfen Gegenstände auf der Oberfläche des Wagens transportiert werden. -
Page 17: Sicherheitshinweise
Betriebsanleitung Mobis® Buffetcart Plus Sicherheitshinweise 3.3.1 Allgemein Das Gerät darf nur in einem technisch einwandfreien Zustand, sicher- heits- und gefahrenbewusst, bestimmungsgemäß und unter Beachtung der Betriebsanleitung betrieben werden. Alle Bedien- und Betätigungselemente müssen in technisch einwandf- reiem und funktionssicherem Zustand sein. Vor jeder Inbetriebnahme muss das Gerät auf äußerlich erkennbare Schäden und Mängel überprüft werden. -
Page 18: Betrieb Und Bedienung
Betriebsanleitung Mobis® Buffetcart Plus 3.3.3 Betrieb und Bedienung Transportwagen können sich selbständig und unkontrolliert in Bewe- gung setzen, wenn die Rollen nicht mit den Feststellern arretiert sind. Sichern Sie den stehenden Wagen gegen Wegrollen. Nicht auf abschüssigem Boden abstellen. Transportwagen nur mit gelöstem Feststeller bewegen. -
Page 19: Sicherheitseinrichtungen
Betriebsanleitung Mobis® Buffetcart Plus 3.3.6 Sicherheitseinrichtungen Die folgenden Vorrichtungen des Buffetcarts sind sicherheitsrelevant: ■ Sicherheitsglas im Aufsatz ■ Galerie, die das Herunterfallen von abgelegten Gegenständen ver- hindert ■ Feststeller an den Rollen zum Halten des Wagens beim Abstellen ■ Selbsteinzug der Schubladen, der die Schubladen auch in Kurven geschlossen hält ■... -
Page 20: Inbetriebnahme
Betriebsanleitung Mobis® Buffetcart Plus Inbetriebnahme VORSICHT Quetschgefahr Wenn der Wagen unkontrolliert rollt, besteht aufgrund des Gewichts die Gefahr, dass Personen durch Stoßen oder Quetschen verletzt werden. − Sichern Sie den Wagen bei jedem Abstellen mit beiden Feststel- lern gegen Wegrollen. −... -
Page 21: Bedienung
Betriebsanleitung Mobis® Buffetcart Plus Drücken Sie den Ein-/Ausschalter. �� Das Display zeigt die aktuelle Innenraumtemperatur des Kühl- fachs an. Stellen Sie bei Bedarf die Soll-Temperatur ein. Die werksseitige Voreinstellung ist 4 °C, siehe ⮫ „Kühlung bedienen“ auf Seite 22 Schließen Sie alle Schubladen. Decken Sie die Kühlplatte mit der Abdeckung ab. - Page 22 Betriebsanleitung Mobis® Buffetcart Plus Kühlung bedienen Die Knöpfe des eingebauten Displays dienen gleichzeitig der Bedie- nung der Kühlung des Buffetcarts. Abb. 6: Übersicht Display Auf-Taste Ab-Taste Display Set-Taste Ein-/Aus-Taste Umluftkühlung ein- und ausschalten Halten Sie die [Ein/Aus-Taste] gedrückt. �� Die Anzeige im Display ändert sich. Soll-Temperatur anzeigen Drücken Sie die [SET-Taste].
-
Page 23: Wagen Bewegen
Betriebsanleitung Mobis® Buffetcart Plus Wagen bewegen WARNUNG Quetschgefahr Unkontrolliert rollende Transportwagen können Personen quetschen. − Lassen Sie das Gerät niemals unbeaufsichtigt rollen. − Fahren Sie über Steigungen oder Gefälle nur, wenn Sie den Wagen kontrollieren können. Gegebenenfalls eine zweite Person einsetzen. - Page 24 Betriebsanleitung Mobis® Buffetcart Plus Feststeller betätigen Lenkrollen mit Feststeller können die Dreh- und Schwenkbewegung der Rolle blockieren. Wenn die Feststeller an beiden Lenkrollen betä- tigt sind, ist der Wagen gegen Wegrollen gesichert. Betätigen Sie den Feststeller wie links gezeigt. �� Die Rolle blockiert die Dreh- und Schwenkbewegung. Feststeller lösen Lösen Sie den Feststeller wie links gezeigt.
- Page 25 Betriebsanleitung Mobis® Buffetcart Plus Zentraltritt lösen Lösen Sie den Feststeller wie links gezeigt. �� Die Rollen können Drehen und Schwenken. Richtungsfixierung betätigen WARNUNG Quetschgefahr Transportwagen mit gelöster Richtungsfixierung schlingern beim Bewegen. Auf schrägen Ebenen können Transportwagen mit gelöster Richtungsfixierung sich selbständig und unkontrolliert in Bewegung setzen, z.
- Page 26 Betriebsanleitung Mobis® Buffetcart Plus Richtungsfixierung lösen Lösen Sie die Richtungsfixierung nur zum Manövrieren auf engem Raum, z. B. zum seitlichen Verschieben. Aktivieren Sie die Richtungsfi- xierung anschließend wieder. Lösen Sie die Rollenausrichtung wie links gezeigt. �� Die Rollen sind wieder freibeweglich. An Schiebegriff bewegen WARNUNG Quetschgefahr...
- Page 27 Betriebsanleitung Mobis® Buffetcart Plus Antrieb anheben Der Antrieb kann zum Rangieren angehoben werden. Im angehobenen Zustand berühren die Antriebsrollen den Boden nicht. Der Wagen kann seitwärts verschoben werden. Wenn die Antriebsrollen über dem Boden schweben, ist der Antrieb bereits angehoben. Betätigen Sie das Fußpedal bis es einrastet.
-
Page 28: Speisen Kalthalten
Betriebsanleitung Mobis® Buffetcart Plus Speisen kalthalten HINWEIS Ausfall der Kühlung durch Vereisung Vereiste Kühlrippen verhindern die Luftzirkulation des gekühlten Schubladenblocks. Die Kühlung kann nicht gewährleistet werden. − Lassen Sie die Steuerung stets eingeschaltet. − Schließen Sie die Schubladen immer vollständig. −... -
Page 29: Betrieb Beenden
Betriebsanleitung Mobis® Buffetcart Plus Betrieb beenden Bewegen Sie das Buffetcart an den Abstellplatz. Betätigen Sie die Feststeller. �� Das Buffetcart ist gegen Wegrollen gesichert. Schließen Sie die Schubladen. Decken Sie die Kühlplatte ab. Verbinden Sie das Gerät für min. 4 Stunden mit der Stromversor- gung. - Page 30 Betriebsanleitung Mobis® Buffetcart Plus Akku laden Lebensdauer des Akkus Die Haltbarkeit des Akkus bei Normalbetrieb beträgt min. 5000 Ladungen. Um für beste Bedingungen zu sorgen, sollte der Akku vor dem ersten Gebrauch und nach ca. sechsmona- tigem Nichtgebrauch 48 Stunden geladen werden. Erst nach dreimaligen Auf- und Entladen ist die volle Akkukapazität wieder vorhanden.
-
Page 31: Pflege Und Reinigung
Betriebsanleitung Mobis® Buffetcart Plus Pflege und Reinigung GEFAHR Verletzungsgefahr durch elektrische Spannung Elektrische Spannung kann Leib und Leben von Personen erheblich bedrohen und zu Verletzungen führen. − Trennen Sie vor Beginn aller Reinigungs- und Wartungsarbeiten das Gerät vom der Stromversorgung. −... -
Page 32: Zulässige Reinigungsarten
Betriebsanleitung Mobis® Buffetcart Plus Zulässige Reinigungsarten VORSICHT Wasserverschleppung Nasse und tropfende Wagen verteilen Wasser auf Wegen. Auf nassen Wegen besteht hohe Rutschgefahr. − Trocknen Sie die Wagen nach der Reinigung. − Entfernen Sie Wasser aus dem Innenraum, z. B. durch 5° Nei- gung des Wagens. - Page 33 Betriebsanleitung Mobis® Buffetcart Plus Reinigungsart Definition der Reinigung Zulassung für Mobis Buffetcart Plus Manuelle Reini- Trocken Reinigung mit Trockenreinigungs- gung mitteln. Feucht Reinigung mit feuchtem Tuch und fettlösendem Flüssigreiniger Nass Reinigung mit nassem Schwamm und fettlösendem Flüssigreiniger Wasserschlauch Druck ≤ 8 bar Reinigung mit Sprühstrahl und...
-
Page 34: Zulässige Reinigungsmittel
Betriebsanleitung Mobis® Buffetcart Plus Zulässige Reinigungsmittel HINWEIS Falsche Reinigungsmittel Falscher Umgang mit den verbauten Materialoberflächen führt zu Beschädigungen und Korrosion. − Verwenden Sie zur Reinigung nur zugelassene Reinigungsmittel. − Beachten Sie die Hinweise des Reinigungsmittelherstellers. Geeignete Reinigungsmittel Der Hersteller kann die Eignung spezifischer Reini- gungs- oder Desinfektionsmittel nicht beurteilen. -
Page 35: Materialkompatibilität
Betriebsanleitung Mobis® Buffetcart Plus Reinigungsmittel Zulassung Saure Mittel pH 1 ‒ 5 ■ Säuren Alkalische Mittel pH 8 ‒ 14 ■ Laugen Abrasive Mittel ■ Scheuerschwamm ■ Topfreiniger Nicht-abrasive Mittel ■ Unbeschichtete Schwämme ■ Weiche Tücher Materialkompatibilität Beachten Sie bei der Wahl des Reinigungsmittels die Kompatibilität mit den verbauten Materialien. -
Page 36: Manuell Reinigen
Betriebsanleitung Mobis® Buffetcart Plus Manuell reinigen Beachten Sie folgende Hinweise bei der manuellen Reinigung. ■ Reinigen Sie den Innenraum nach jedem Gebrauch und entspre- chend der Anweisung des Betreibers. ■ Reinigen Sie die äußeren Oberflächen des Gerätes nach Gebrauch oder nach Bedarf. ■... -
Page 37: Wartung Und Reparatur
Betriebsanleitung Mobis® Buffetcart Plus Wartung und Reparatur GEFAHR Verletzungsgefahr durch elektrische Spannung Elektrische Spannung kann Leib und Leben von Personen erheblich bedrohen und zu Verletzungen führen. − Trennen Sie vor Beginn aller Reinigungs- und Wartungsarbeiten das Gerät vom der Stromversorgung. −... -
Page 38: Wartungsintervalle
Betriebsanleitung Mobis® Buffetcart Plus Wartungsintervalle Überprüfen Sie folgende Komponenten regelmäßig auf ihre Funktions- fähigkeit: Intervall Wartungsarbeit Personal vor jeder Nutzung Anschlusskabel und Netzstecker auf mechanische Betreiber Beschädigung und Überalterung prüfen. täglich Sichtprüfung des Gesamtgeräts durchführen. Betreiber halbjährlich Elektrische Funktionen der Kühlung prüfen. Elektro-Fachkraft Kühlleistung und Temperatur prüfen. - Page 39 Betriebsanleitung Mobis® Buffetcart Plus Kühlung enteisen Die Kühlung enteisen Sie mit folgenden Schritten: Trennen Sie den Wagen vom Stromnetz. Schalten Sie die Umluftkühlung aus. Entfernen Sie alle Lebensmittel aus dem gekühlten Schubladen- block. Stellen Sie den Wagen über einen Abfluss. Legen Sie einen leeren GN-Behälter in die obere Schublade, um Tauwasser im Schubladenblock aufzufangen.
-
Page 40: Fehlermeldungen
Betriebsanleitung Mobis® Buffetcart Plus Fehlermeldungen Fehlerbeschreibung Ursache Abhilfe Personal Alarm, Temperatur zu hoch Alarm, Temperatur zu niedrig E IL Kurzschluss im Fühler F1 kontrolliert oder aus- Service-Techniker Fühler F1 tauschen E IH Bruch im Fühler F1 Fühler F1 kontrollieren oder aus- Service-Techniker tauschen EP 0... -
Page 41: Fehlerdiagnose
Betriebsanleitung Mobis® Buffetcart Plus Fehlerdiagnose Fehlerdiagnose GEFAHR Verletzungsgefahr durch elektrische Spannung Elektrische Spannung kann Leib und Leben von Personen erheblich bedrohen und zu Verletzungen führen. − Nehmen Sie den Wagen vor Beginn der Störungssuche vom Stromnetz. − Ziehen Sie den Netzstecker und stecken Sie ihn in die dafür vorgesehene Halterung am Wagen ein. -
Page 42: Reparatur Und Ersatzteile
Betriebsanleitung Mobis® Buffetcart Plus Fehlerbeschreibung Ursache Abhilfe Personal Kältemittel entweicht Beschädigung des Kälte- Bereiche gut belüften. Wagen Kälte-Fachkraft mittelkreislaufs von der Stromversorgung trennen. Die Kühlung muss von einer Kälte-Fachkraft repariert oder ausgetauscht werden HDS Alma Antriebs- Der Antrieb ist angehoben Senken Sie den Antrieb ab. Bedienpersonal rollen befördern den Mechanische oder elektri-... - Page 43 Betriebsanleitung Mobis® Buffetcart Plus Datum und Uhrzeit aktualisieren HINWEIS Niedriger Akkuladestand bei Nichbetrieb Nach 480 Stunden (2 Wochen) ohne Stromanschluss ist der Akku der intern verbauten Steuerung vollständig entladen und die Daten für Uhrzeit und Datum müssen neu programmiert werden. −...
- Page 44 Betriebsanleitung Mobis® Buffetcart Plus Wählen Sie über die -Taster die Schaltfläche [Uhr] aus. Bestätigen Sie die Eingabe mit der -Taste. Wählen Sie über die -Taster die Schaltfläche [Uhr einstellen] aus. Bestätigen Sie die Eingabe mit der -Taste. �� Ein Zahlenfeld zur Eingabe der Uhrzeit und des Datums erscheint.
-
Page 45: Entsorgung
Betriebsanleitung Mobis® Buffetcart Plus Entsorgung Helfen Sie mit, unsere Umwelt zu schützen. Führen Sie die Materialien der Wiederverwertung zu. − Lassen Sie das Gerät von Recyclingbetrieben zerlegen und entsorgen. Alle Materialien sind verwertbar. − Elektrische Bauteile dürfen nur durch qualifizierte Elektrofachkräfte deinstalliert werden. - Page 46 Wartungsdokumentation Intervall halbjährlich halbjährlich jährlich jährlich jährlich jährlich jährlich Prüfung/Tätigkeit Elektrische Funktionen Kühlleistung und Tem- Gesamtgerät auf Elektrische Schutzleiter DGUV V3 Messung Kühlstellenregler Dokumentation prüfen der Kühlung prüfen peratur prüfen. Verzug und mechani- prüfen (VDE 0701): für ortsveränderliche prüfen. sche Schäden, Wirk- Grenzwert für den Betriebsmittel durch- Wartungsintervall...
- Page 47 Mobis Buffetcart Plus ® Kurzanleitung Wagen bestücken Betriebsanleitung beachten Sichern Sie den Wagen mit den Feststellern. Prüfen Sie die Temperatur in der Anzeige. Die Kurzanleitung ersetzt nicht die Betriebsanleitung. Beachten Sie die Hinweise in der Betriebsanleitung. Bestücken Sie den Wagen. Beachten Sie die maximale Höhe für GN-Behälter.
- Page 48 Mobis Buffetcart Plus ® Rifix-Rollen (optional) Über den Zentraltritt werden die Rollen in die Richtung "gera- deaus" fixiert. Fixieren Sie die Rollenausrichtung wie in der Abbildung gezeigt. �� Mit fixierter Rollenausrichtung stabilisiert sich das Fahrverhalten des Wagens auf weiteren Fahrstre- cken.
- Page 49 Operating instructions Mobis® Buffetcart Plus Mobis/P BC-40, BC-25 Read the instructions prior to performing any task!
- Page 50 Internet: www.hupfer.com Document information Last update: 15.08.2023 Index: 5, en_GB All texts, figures and graphic designs are protected by copyright. Reproduction, distribution and issuing are permitted for internal company purposes only. © Hupfer Metallwerke GmbH & Co. KG, Coesfeld 2023...
- Page 51 Operating instructions Mobis® Buffetcart Plus Table of contents General information............... Product information............Target group..............Symbols................Signs................Conformity............... Product description............... Function................Overview................. Equipment features............11 Variants................13 Equipment options............13 Technical data..............14 Rating plate..............15 Safety information..............15 Intended use..............15 Improper use..............
- Page 52 Operating instructions Mobis® Buffetcart Plus Serving food..............27 Finishing operation............28 Care and cleaning..............30 Cleaning intervals............30 Permissible cleaning types..........31 Permissible cleaning agents........... 33 Material compatibility............34 Manual cleaning.............. 35 Disinfecting..............35 Maintenance and repair............36 Maintenance intervals............. 36 Maintenance activities.............
-
Page 53: General Information
Operating instructions Mobis® Buffetcart Plus General information Product information This document applies to the following products: Product name Mobis® Buffetcart Plus Cooling Eutectic plate, fan-assisted cooling and refrigeration technology Target group These operating instructions are intended for the following groups of people who perform the listed activities with or on the product: Electrician ■... -
Page 54: Symbols
Operating instructions Mobis® Buffetcart Plus Symbols DANGER “Danger” indicates a hazardous situation that will result directly in death or serious injury. WARNING “Warning” indicates a hazardous situation that may result in serious injury. CAUTION “Caution” indicates a potentially hazardous situation that may result in minor to moderate injury. -
Page 55: Conformity
Operating instructions Mobis® Buffetcart Plus Conformity Manufacturer Hupfer Metallwerke GmbH & Co. KG Address Dieselstraße 20 D-48653 Coesfeld Contact + 49 (0) 2541 805-0 info@hupfer.de www.hupfer.com This document applies to the following products: Product name Mobis® Buffetcart Plus Cooling Eutectic plate, fan-assisted cooling and... -
Page 56: Product Description
Operating instructions Mobis® Buffetcart Plus Product description Function Mobis® Buffetcart Plus for storage, transport, cooling and serving of breakfast, evening meal and snacks in communal catering. Overview Overview of Mobis® Buffetcart Plus – BC-40 Fig. 1: Overview of Mobis® Buffetcart Plus – BC-40 Frame top for service trolley with sneeze guard 10 Bread roll drawer Bars for attaching GN containers... - Page 57 Operating instructions Mobis® Buffetcart Plus Overview of Mobis® Buffetcart Plus – BC-40 with HDS Alma drive Fig. 2: Overview of Mobis® Buffetcart Plus – BC-40 with HDS Alma drive Top frame with sneeze guard 10 Drive unit with foot pedal Bars for attaching GN containers 11 Cooled drawer block Card holder (optional)
- Page 58 Operating instructions Mobis® Buffetcart Plus Overview of Mobis® Buffetcart Plus – BC-25 Fig. 3: Overview of Mobis® Buffetcart Plus – BC-25 Frame top for service trolley with sneeze guard Uncooled drawer block Bars for attaching GN containers Display for controlling the fan-assisted cooling Drip tray for beverage dispenser (optional) 10 Fixed castor Mains plug (installed at the rear)
-
Page 59: Equipment Features
Operating instructions Mobis® Buffetcart Plus Equipment features Cooling The Buffetcart is equipped with a N’Ice & Easy® cooling system. The main element of the cooling system is an integrated cold storage unit, which can be used to ensure that food is kept cool for up to 2 hours, even in de-energised operation. - Page 60 Operating instructions Mobis® Buffetcart Plus The refrigerant used in the cold storage unit is harmless to health and the environment. The liquid in the cold storage unit is a mixture of Glysofor L and water. Even when in contact with food, this refrigerant is non-toxic and environmentally harmless.
-
Page 61: Variants
Operating instructions Mobis® Buffetcart Plus HDS Alma The Hupfer drive system (HDS) Alma consists of a drive and a control unit. The drive accelerates and decelerates the cart. The drive makes it easier to move the cart. The HDS Alma drive is electric and is powered by a battery. Charging takes place automatically when the Mobis Buffetcart is connected to the power supply, for example in order to cool the eutectic plate. -
Page 62: Technical Data
Operating instructions Mobis® Buffetcart Plus Technical data Mobis/P BC-40 Mobis/P BC-25 Mains voltage Frequency Electronic back-up fuse Power See product data sheet Refrigerant in the R600a R600a cooling circuit Refrigerant in the Mixture of Glysofor L and water eutectic plate Cooling temperature of °C -3 to +12... -
Page 63: Rating Plate
Operating instructions Mobis® Buffetcart Plus Rating plate Fig. 4: Rating plate Manufacturer and address Electrical serial number Type designation and product code 10 Induction frequency Order number 11 Refrigerant Total weight 12 Refrigeration capacity Payload, total 13 Protection code Electrical connection 14 Certification mark/CE label if available Model year 15 Disposal of old appliances... -
Page 64: Improper Use
Operating instructions Mobis® Buffetcart Plus Improper use All uses other than the intended one are improper. Improper use of the Buffetcart may result in damage or injury. In particular, make sure that the following inappropriate uses are avoided: ■ Use as a self-service trolley ■... -
Page 65: Transport
Operating instructions Mobis® Buffetcart Plus 3.3.2 Transport If the appliance has to be lifted, only use lifting gear and load-bearing equipment approved for the weight of the device. Only use transport vehicles that are approved for the weight of the transport vehicle. -
Page 66: Safety Devices
Operating instructions Mobis® Buffetcart Plus Work on electrical equipment may only be carried out by electricians. The work must be carried out in compliance with the rules of electrical engineering. Work on the refrigeration system may only be carried out by refrigera- tion specialists. -
Page 67: Lifting
Operating instructions Mobis® Buffetcart Plus Lifting The transport cart does not have any attachment points for eyelets or similar lifting aids. Always transport the transport cart upright if possible. It can be lifted using a lifting platform, for example. Commissioning CAUTION Contusion hazard The transport cart is heavy, and if it rolls away out of control, there is... -
Page 68: Operation
Operating instructions Mobis® Buffetcart Plus It is important that the cooling device is completely cooled before first use. This is how to do it: Reconnect the transport cart to the power supply with the sup- plied connection cable. Press the on/off switch. ��... - Page 69 Operating instructions Mobis® Buffetcart Plus Operating the cooling system The buttons of the built-in display are also used for operating the cooling system of the Buffetcart. Fig. 6: Overview of display Up button Down button Display Set button On/Off button Switching fan-assisted cooling on and off Press and hold the [ON/OFF button].
-
Page 70: Moving The Cart
Operating instructions Mobis® Buffetcart Plus Moving the cart WARNING Contusion hazard Transport carts rolling in an uncontrolled way may crush persons. − Never leave the transport cart to roll unattended. − Only drive uphill or downhill if you can control the transport cart. If necessary, involve a second person. - Page 71 Operating instructions Mobis® Buffetcart Plus Engaging the locks Swivel castors with locks can block the wheel from turning and swivel- ling. When the locks on both swivel castors are engaged, the transport cart is secured against rolling away. Engage the lock as shown on the left. ��...
- Page 72 Operating instructions Mobis® Buffetcart Plus Releasing the central lock tread Release the lock as shown on the left. �� The wheels can turn and swivel. Actuating the direction lock WARNING Contusion hazard Transport carts on which the direction lock has been released roll from side to side when in motion.
- Page 73 Operating instructions Mobis® Buffetcart Plus Release the direction lock Only release the direction lock to manoeuvre in confined spaces, e.g. to move the appliance sideways. Afterwards, reactivate the direction lock. Release the direction of the wheels as shown on the left. ��...
- Page 74 Operating instructions Mobis® Buffetcart Plus Press the foot pedal until it engages. �� The wheels do not touch the ground. Lowering the drive When the drive is lowered, you can use it to propel the cart. You cannot push the cart sideways when the drive is lowered. If the drive wheels are touching the ground, the cart is already lowered.
-
Page 75: Keeping Food Cold
Operating instructions Mobis® Buffetcart Plus Keeping food cold NOTICE Cooling failure due to icing Iced cooling fins prevent air circulation in the cooled drawer block. Cooling cannot be guaranteed. − Always leave the control switched on. − Always close the drawers completely. −... -
Page 76: Finishing Operation
Operating instructions Mobis® Buffetcart Plus Finishing operation Move the Buffetcart to the parking area. Engage the wheel locks. �� The Buffetcart is secured against rolling away. Close the drawers. Cover the cooling plate. Connect the cart to the power supply for at least 4 hours. Check whether the fan-assisted cooling is switched on. - Page 77 Operating instructions Mobis® Buffetcart Plus Charging the battery Battery life The service life of the battery in normal operation is at least 5000 charges. To optimise the conditions, the battery should be charged for 48 hours before first use, and also if not used for around six months.
-
Page 78: Care And Cleaning
Operating instructions Mobis® Buffetcart Plus Care and cleaning DANGER Electrical hazard Electricity is a serious hazard and can cause injury or even death. − Before starting any cleaning and maintenance work, disconnect the transport cart from the mains. − Disconnect the mains plug and put away the cable in its desig- nated place until the next use. -
Page 79: Permissible Cleaning Types
Operating instructions Mobis® Buffetcart Plus Permissible cleaning types CAUTION Spreading water Wet and dripping transport carts distribute water on paths. There is a severe risk of slipping on wet paths. − Dry the transport cart after cleaning. − Remove the water from the interior, e.g. by tilting the transport cart by 5°. - Page 80 Operating instructions Mobis® Buffetcart Plus Cleaning type Definition of the cleaning opera- Approval for tion Mobis Buffetcart Plus Manual cleaning Dry Cleaning with dry cleaning agents Moist Cleaning with a damp cloth and degreasing liquid cleaner Cleaning with a wet sponge and...
-
Page 81: Permissible Cleaning Agents
Operating instructions Mobis® Buffetcart Plus Permissible cleaning agents NOTICE Incorrect cleaning agents Incorrect treatment of the installed material surfaces will result in damage and corrosion. − Only use cleaning agents approved for cleaning. − Follow the instructions of the cleaning agent manufacturer. Suitable cleaning agents The manufacturer cannot assess the suitability of specific detergents or disinfectants. -
Page 82: Material Compatibility
Operating instructions Mobis® Buffetcart Plus Cleaning agent Approval Alkaline cleaning agents pH 8 ‒ 14 ■ Alkalis Abrasive cleaning agents ■ Scouring pad ■ Pot scrubber Non-abrasive cleaning agents ■ Uncoated sponges ■ Soft cloths Material compatibility When selecting the cleaning agent, make sure it is compatible with the materials used. -
Page 83: Manual Cleaning
Operating instructions Mobis® Buffetcart Plus Manual cleaning Observe the following instructions for manual cleaning. ■ Clean the interior of the unit after each use and according to the operator’s instructions. ■ Clean the outer surfaces of the transport cart after use or as required. -
Page 84: Maintenance And Repair
Operating instructions Mobis® Buffetcart Plus Maintenance and repair DANGER Electrical hazard Electricity is a serious hazard and can cause injury or even death. − Before starting any cleaning and maintenance work, disconnect the transport cart from the mains. − Disconnect the mains plug and put away the cable in its desig- nated place until the next use. -
Page 85: Maintenance Activities
Operating instructions Mobis® Buffetcart Plus Maintenance activities WARNING Flammable refrigerant A flammable gas is used as a refrigerant. Closed vents will result in a flammable air-gas mixture in the event of leakage. − Do not close the vents in the floor of the cart. −... -
Page 86: Error Messages
Operating instructions Mobis® Buffetcart Plus Preventing icing The following measures reduce the risk of icing in the refrigeration system: Keep the transport cart plugged in as a matter of principle. The transport cart controls the cooling and defrosting phases inde- pendently. -
Page 87: Troubleshooting
Operating instructions Mobis® Buffetcart Plus Troubleshooting Troubleshooting DANGER Electrical hazard Electricity is a serious hazard and can cause injury or even death. − Disconnect the cart from the power supply before starting trou- bleshooting. − Pull out the mains plug and put it into the holder provided on the cart. -
Page 88: Repairs And Spare Parts
Operating instructions Mobis® Buffetcart Plus Fault description Cause Remedy Personnel The HDS Alma drive The drive is raised Lower the drive. Operating staff rollers are not moving Mechanical or electrical Raise the drive and call a Operating staff the cart fault service technician The cart with HDS Alma... - Page 89 Operating instructions Mobis® Buffetcart Plus Release the panel with the display for controlling the fan-assisted cooling. Simultaneously press the buttons. �� The current date and time are displayed. Press the button to switch to program mode. Use the buttons to select the [Stop] button. Confirm the entry with the button.
-
Page 90: Disposal
Operating instructions Mobis® Buffetcart Plus Use the buttons to select the [Start] button. Confirm the entry with the button. Use the button to select the [Yes] button. Confirm the entry with the button. �� The program starts. Push the panel with the display for controlling the fan-assisted cooling back into the Buffetcart. - Page 91 Maintenance documentation Interval Every six months Every six months Annually Annually Annually Annually Annually Inspection/activity Check electrical func- Check cooling capacity Check the entire unit for Check electrical pro- Carry out DGUV V3 Check cooling con- Check documentation tions of cooling system and temperature.
- Page 92 Mobis Buffetcart Plus ® Brief guide Load transport trolley Observe the operating instructions Secure the transport trolley with the locks. Check the temperature in the display. The brief guide does not take the place of the operating instructions. Observe the information in the operating Load the transport trolley.
- Page 93 Mobis Buffetcart Plus ® Release the direction of the wheels as shown in the illustration. �� The wheels are free to move. Afterwards, reactivate the direction lock again.
