Standardmontage ohne Einfassung:
BEFESTIGUNG MIT KLEBEBAND MIT HOHER HAFTUNG:
1. Entfernen Sie vorsichtig den Leuchtenkopf von der Einfassung.
ACHTUNG: Lösen Sie vorsichtig die Verriegelungslaschen, um zu
vermeiden, dass die in Abb. A dargestellten Laschen brechen.
2. Reinigen Sie die Leuchtenkopfhalterungen mit dem mitgelieferten
alkoholgetränkten tuch. *Für zusätzliche Haftung siehe Hinweise unten.
3. Entfernen Sie eine Seite der Klebefolie und bringen Sie sie an den beiden
Halterungen an. Üben Sie 20 Sekunden lang leichten Druck aus.
4. Bringen Sie die Halterung wie in Abb. B dargestellt an.
5. Halten Sie das Produkt an der gewünschten Stelle, OHNE die
zweite Klebefolie zu entfernen. Bringen Sie den Leuchtenkopf in den
gewünschten Winkel, indem Sie die Halterung einstellen.
6. Reinigen Sie die Montagefläche mit dem mitgelieferten alkoholgetränkten
Tuch. *Für zusätzliche Haftung siehe Hinweise unten.
7. Entfernen Sie die zweite Klebefolie.
8. Bringen Sie das Produkt auf der behandelten Oberfläche an. Üben Sie 20
Sekunden lang leichten Druck aus.
9. Setzen Sie die mitgelieferten Schrauben wie in Abb. C dargestellt in
den Leuchtenkopf-Verriegelungsmechanismus ein. So werden die
Halterungen in position und der Leuchtenkopf im gewünschten Winkel
gehalten.
** Befestigungselemente nicht im Lieferumfang
enthalten
** Für zusätzliche Haftung verwenden Sie 3M Tape Primer. Informationen zu Produkten und Anwendungen finden Sie unter:
Ansicht von
oben

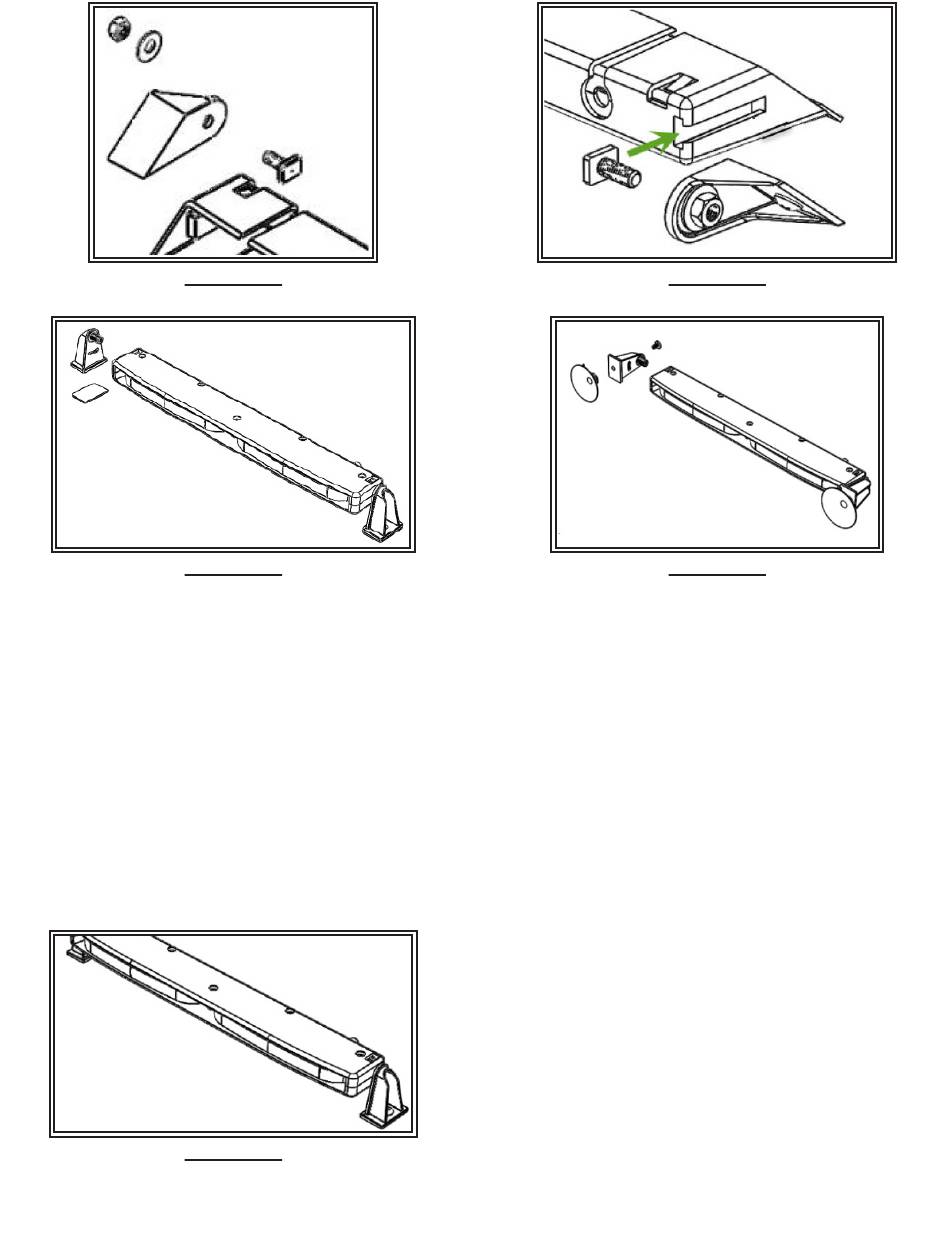

Abbildung 4
Abbildung 6
Abbildung 8
https://multimedia.3m.com/mws/media/65952O/3mtm-tape-primer-94.pdf
MONTAGE MIT SAUGNAPF:
1. Entfernen Sie vorsichtig den Leuchtenkopf von der Einfassung.
ACHTUNG: Lösen Sie vorsichtig die Verriegelungslaschen, um zu
vermeiden, dass die in Abb. A dargestellten Laschen brechen.
2. Entfernen Sie die Saugnäpfe von den Halterungen der Einfassung.
3. Montieren Sie die Saugnäpfe wie in Abb. D dargestellt an den
Halterungen mit den vorhandenen Schrauben.
4. Bringen Sie die Halterung wie in Abb. B dargestellt an.
5. Reinigen Sie die Montagefläche mit dem mitgelieferten alkoholgetränkten
Tuch.
6. Bringen Sie das Produkt auf der behandelten Oberfläche an, indem Sie
die Saugnäpfe vorsichtig auf das Glas drücken. Üben Sie 20 Sekunden
lang leichten Druck aus. Passen Sie den Winkel des Leuchtenkopfes bei
Bedarf vorsichtig an.
7. Setzen Sie die mitgelieferten Schrauben wie in Abb. C dargestellt in
den Leuchtenkopf-Verriegelungsmechanismus ein. So werden die
Halterungen in Position und der Leuchtenkopf im gewünschten Winkel
gehalten.
MONTAGE MIT HARDWARE (HARDWARE NICHT IM LIEFERUMFANG
ENTHALTEN):
1. Entfernen Sie vorsichtig den Leuchtenkopf von der Einfassung.
ACHTUNG: Lösen Sie vorsichtig die Verriegelungslaschen, um zu
vermeiden, dass die in Abb. A dargestellten Laschen brechen.
2. Bringen Sie die Leuchtenkopfhalterung wie in Abb. B dargestellt an.
3. Halten Sie das Produkt an der gewünschten Position. Bringen Sie den
Leuchtenkopf in den gewünschten Winkel, indem Sie die Halterung
einstellen.
4. Reinigen Sie die Montagefläche mit dem mitgelieferten alkoholgetränkten
Tuch.
5. Montieren Sie das Produkt mit der Nr. 8-Befestigungsschraube (nicht
im Lieferumfang enthalten) wie in Abb. E dargestellt an der behandelten
Oberfläche. Ziehen Sie die Schrauben mit 8 ± 2 in-lbs an.
6. Setzen Sie die mitgelieferten Schrauben wie in Abb. C dargestellt in
den Leuchtenkopf-Verriegelungsmechanismus ein. So werden die
Halterungen in Position und der Leuchtenkopf im gewünschten Winkel
gehalten.
Ansicht von
der Seite
Abbildung 5
Abbildung 7
