Summary of Contents for Costway FP10534US

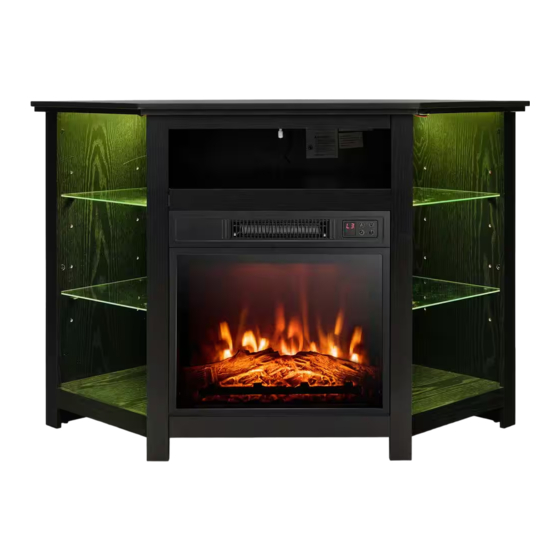

- Page 1 Electric Fireplace with Mantel Cheminée Électrique avec Manteau FP10534US THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
-
Page 2: Before You Start
Before You Start Please read all instructions carefully. Retain instructions for future reference. Separate and count all parts and hardware. Read through each step carefully and follow the proper order. We recommend that, where possible, all items are assembled near to the area in which they will be placed in use, to avoid moving the product unnecessarily once assembled. - Page 4 PACKAGE CONTENT CODE DESCRIPTION Countertop board Left middle panel Right middle panel Laminate Bottom board Left side panel Right side panel Left bottom plate Right bottom plate Left and right vertical blocking bar Middle vertical blocking bar Middle horizontal bar Left side horizontal bar Right side horizontal bar Countertop middle horizontal bar...
- Page 5 CONTENU DU PAQUET CODE DESCRIPTION QTÉ Panneau de comptoir Panneau central gauche Panneau central droit Stratifié Panneau inférieur Panneau latéral gauche Panneau latéral droit Panneau inférieur gauche Plateau inférieur droit Barre de blocage verticale gauche et droite Barre de blocage verticale centrale Barre horizontale centrale Barre horizontale gauche Barre horizontale droite...
- Page 13 EN:(2)Use (G) to secure the probe of (F), and use (H) to secure the controller of (F). FR:(2)Utilisez (G) pour fixer la sonde de (F), EN:(1) Use (H) to lock (F) on board 15 with (G), et utilisez (H) pour fixer le contrôleur de (F). and the probe of the controller (F) should extend out of the board.
-
Page 18: ElectricFireplace
ElectricFireplace... - Page 19 When using electrical appliances, basic safety precautions should always be followed including the followings READ ALL INSTRUCTIONS BEFORE USE 1. Read all instructions before using this heater. 2. Do not use this heater outdoors. 3. This heater is not intended for use in bathrooms, laundry areas and similar indoor locations.
- Page 20 WARNING This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces. If provided, use handles when moving the heater. Keep combustible material, such as furniture, pillows, bedding, papers, clothes, and curtains at least 3ft (0.9m) from the front of the heater and keep them away from the side or rear.
-
Page 21: Technical Specification
fireplace, or otherwise obstruct the heater outlet of the fireplace, as this may cause a fire and serious injury. TECHNICAL SPECIFICATION Model Number FP10534US Dimensions (W x D x H) 19.17" x 5.08" x 17.52" 9.7 lbs Net Weight... -
Page 22: Assembly Instruction
ASSEMBLY INSTRUCTION Estimated Time for Assembly 20:00 Mins STEP 1 Take out the unit from the box and layout all the spare parts for easy assembly. Make sure all small items are not left in packaging materials CAUTION This unit has a glass front panel. Use extreme caution when handling glass to prevent personal injury or damage. -
Page 23: User Instruction
USER INSTRUCTION Before use Check that the air intake and exhaust is not covered or obstructed in anyway. Keep combustible objects at least 3 ft(0.9 m) away from the unit. Plug the unit to a grounded power socket. Grounding This product must be grounded. If it should malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. -
Page 24: Control Panel
USER INSTRUCTION (CONTROL PANEL) Flame Control Power Button Display Heater Control Function Indicator Timer Control Control Panel The control panel is located on the top right corner of the unit Power ON / OFF Press the power button to turn on the unit. Press again to turn off the unit. NOTE: There is a thermostat limiter inside the unit. -
Page 25: Heater Control
Heater Control Press the heater control to turn on and off the heater. When the heater is turned on, press and hold the heater control button for 5 seconds to enter temperature adjustment mode. The LED indicator is red. In adjustment mode, the display will flash. There are 22 levels to change Fahrenheit temperature (ON, 62°F - 82°F). -
Page 26: Install / Replace Battery
USER INSTRUCTION (REMOTE CONTROL) Power Button Heater Control Flame Control Heater Down Timer Control Heater Up USER INSTRUCTION (REMOTE CONTROL) Remote Control The operation of the remote control buttons work the same as the button on the control panel. NOTE: The remote control can be used to switch between degree Fahrenheit and degree Celsius. -
Page 27: Care And Maintenance
To replace the bracket, simply push it into the remote control. Make sure the bracket snaps into position. NOTE: Remove battery from remote control if not use for an extended period of time. Batteries need to be purchased separately. OPEN CLOSE CAUTION / WARNING ●... -
Page 28: Trouble Shoo
TROUBLE SHOO TING Problem Solution The unit does not turn on Make sure the unit is plugged intoa standard 120V grounded power source. Press the power button on the control panel. Flame effect is on, but there is Open the top and back panel to no flame effect check if the flame spindle has, fallen off... - Page 29 Cheminée Électrique...
- Page 30 Lors de l'utilisation d'appareils électriques, des précautions de sécurité de base doivent toujours être suivies, notamment les suivante LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION 1. Lisez toutes les instructions avant d'utiliser cet appareil de chauffage. 2. N'utilisez pas cet appareil de chauffage à l'extérieur. 3.
- Page 31 AVERTISSEMENT Ce cheminée est chaud lorsqu'il est utilisé. Pour éviter les brûlures, ne laissez pas la peau nue toucher les surfaces chaudes. Le cas échéant, utilisez les poignées pour déplacer l'appareil de chauffage. Gardez les matériaux combustibles, tels que les meubles, les oreillers, la literie, les papiers, les vêtements et les rideaux à...
-
Page 32: Spécifications Techniques
SPÉCIFICATIONS TECHNIQUES Numéro de modèle FP10534US Dimensions (L x l x H) 48,7cm x 13cm x 44,5cm Poids net 4.4 kg... -
Page 33: Instructions De Montage
INSTRUCTIONS DE MONTAGE Temps estimé pour l'assemblage 20:00 Mins ÉTAPE 1 Sortez l'appareil de la boîte et disposez toutes les pièces de rechange pour un assemblage facile. Assurez-vous que tous les petits objets ne sont pas laissés dans les matériaux d'emballage ATTENTION •... -
Page 34: Instructions D'utilisation
INSTRUCTIONS D'UTILISATION Avant utilisation Vérifiez que l'entrée et la sortie d'air ne sont pas couvertes ou obstruées de quelque manière que ce soit. Gardez les objets combustibles à une distance d'au moins 3 pieds (0,9 m) de l'appareil. Branchez l'appareil sur une prise de courant mise à la terre. Mise à... -
Page 35: Instructions Pour L'utilisateur
INSTRUCTIONS POUR L'UTILISATEUR (PANNEAU DE COMMANDE) Contrôle de la flamme Bouton d'alimentation Affichage Contrôle de chauffage Indicateur de fonction Contrôle de la minuterie Panneau de Commande Le panneau de commande est situé dans le coin supérieur droit de l'appareil. Marche / Arrêt Appuyez sur le bouton d'alimentation pour allumer l'appareil. - Page 36 Contrôle de Chauffage Appuyez sur le contrôle de cheminée pour allumer et éteindre le cheminée. Lorsque le cheminée est allumé, appuyez et maintenez enfoncé le bouton de commande du chauffage pendant 5 secondes pour entrer en mode de réglage de la température. L'indicateur LED est rouge. En mode de réglage, l'affichage clignote.
- Page 37 INSTRUCTIONS POUR L'UTILISATEUR (TÉLÉCOMMANDE) Bouton d'alimentation Contrôle du chauffage Contrôle de la flamme Chauffage vers le bas Contrôle de la minuterie Chauffage vers le haut INSTRUCTIONS POUR L'UTILISATEUR (TÉLÉCOMMANDE) TÉLÉCOMMANDE Le fonctionnement des boutons de la télécommande fonctionne de la même manière que le bouton du panneau de commande.
-
Page 38: Entretien
Pour remplacer le support, poussez-le simplement dans la télécommande. Assurez-vous que le support s'enclenche en position. REMARQUE : Retirez la pile de la télécommande si elle n'est pas utilisée pendant une période prolongée. Les piles doivent être achetées séparément. OUVRIR FERMER ATTENTION / AVERTISSEMENT •... - Page 39 DÉPANNA Problème Solution L'appareil ne s'allume pas. Assurez-vous que l'appareil est branché sur une source d'alimentation standard de 120 V mise à la terre. Appuyez sur le bouton d'alimentation du panneau de commande. L'effet de flamme est activé, Ouvrez le panneau supérieur et mais il n'y a pas d'effet de arrière pour vérifier si la broche flamme...
- Page 40 Return / Damage Claim Instructions DO NOT discard the box / original packaging. In case a return is required, the item must be returned in original box. Without this your return will not be accepted. Take a photo of the box markings A photo of the markings (text) on the side of the box is required in case a part is needed for replacement.
- Page 41 USA office: Fontana AUS office: Truganina GBR office: Ipswich FRA office: Saint Vigor d'Ymonville USA:cs.us@costway.com If you're having difficulty, our friendly AUS:cs.au@costway.com GBR:cs.uk@costway.com customer team is always here to help. FRA:cs.f r @costway.com...
