Afore BNT025KTL User Manual

On-grid pv inverter
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

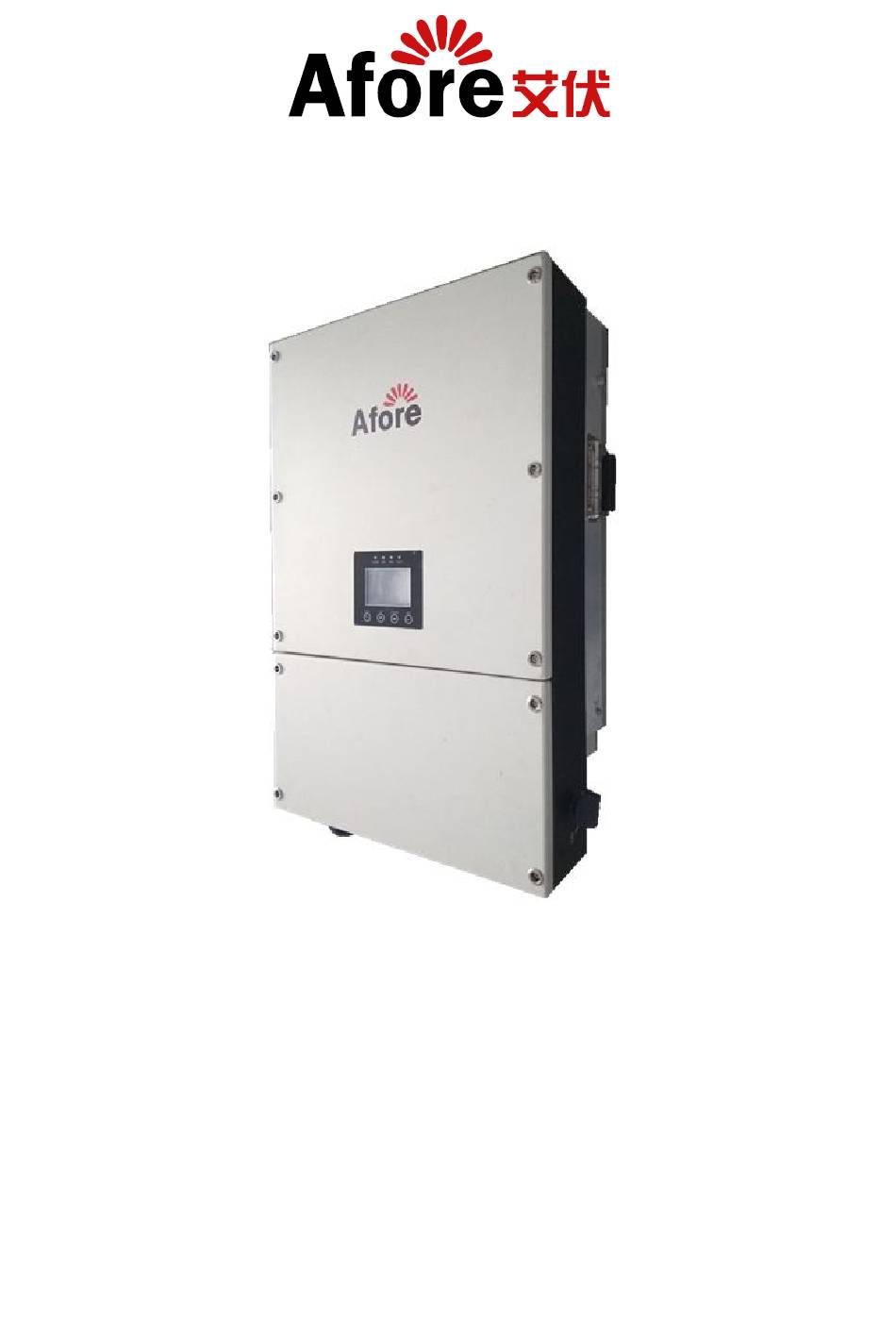

用户手册
USER'S MANUAL
光伏并网逆变器
On-Grid PV Inverter
Anybuild 系列/ Series： BNT025KTL, BNT030KTL
版本号/Version：
03.610100030007-V0.02

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BNT025KTL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Afore BNT025KTL

Summary of Contents for Afore BNT025KTL

  • Page 1 用户手册 USER’S MANUAL 光伏并网逆变器 On-Grid PV Inverter Anybuild 系列/ Series： BNT025KTL, BNT030KTL 版本号/Version： 03.610100030007-V0.02...
  • Page 3 用户手册—安装和使用说明 2 - 35 USER’S MANUAL—INSTALLATION AND OPERATION 36 - 70...
  • Page 4 用户手册—安装和使用说明 关于艾伏 艾伏新能源科技（上海）股份有限公司是一家专注于太阳能可再生能源产品的研发、生 产和销售的高新技术企业，是中国目前新能源行业极少数掌握多项核心技术、并拥有完全自 主知识产权的企业之一。 总部及研发中心设在上海， 公司具有一支国际化的管理和研发团队， 专注于国内外新能源领域的市场应用和发展，主要产品方向包括宅用、商用光伏逆变器、小 型逆变器， 以及智能微网控制系统等， 并提供光伏系统的全套应用系统解决方案及技术服务。 公司目前推出的 ANYHOME 及 ANYBUILD 系列光伏逆变器产品采用 32 位 DSP 控制，高效 拓扑结构，使得逆变器产品可达较高的转换效率，ANYHOME 和 ANYBUILD 系列的转换效率分 别为 97%和 98%。专业的工业级电器外观设计，人性化的安装方式与人机互动界面，严格的 产品可靠性设计，使艾伏逆变器系列具备在国际市场竞争的实力。 艾伏以诚信的合作态度与不懈努力的精神，为客户提供稳定可靠的产品和完善的售前售 后服务体系。为应对日益严重的气候变化挑战，艾伏通过领先的绿色解决方案，帮助客户降 低能耗和二氧化碳排放，创造最佳的社会、经济和环境效益。 选择艾伏，赢得未来！...

  • Page 5: Table Of Contents

    目录 1 关于本手册 .................................... 4 1.1 适用范围 ..................................4 1.2 阅读对象 ..................................4 1.3 更多信息 ..................................4 2 安全说明 ....................................4 2.1 安全警示 ..................................4 2.2 符号说明 ..................................5 3 包装信息 ....................................6 3.1 包装清单 ..................................6 3.2 逆变器识别 ..................................6 4 机器安装...

  • Page 6: 关于本手册

    1 关于本手册 1.1 适用范围 本手册主要介绍了艾伏公司生产的下列光伏并网逆变器的安装、运行、操作及维护： BNT025KTL BNT030KTL 请妥善保管本手册，以便查阅。 1.2 阅读对象 本手册仅供阅读对象：逆变器安装维护人员、系统设计人员、技术服务人员。 所述操作仅由专业技 术人员进行。 1.3 更多信息 如需获取更多产品信息，请登录艾伏官方网站 cn.aforenergy.com 进行下载。 2 安全说明 2.1 安全警示 1、对逆变器的所有操作必须由电气专业人员来完成，并且确保小孩无法碰触到逆变器。 2、该机器只能与光伏发电设备连接，请不要连接到其他类型的发电设备。 3、光伏发电设备和逆变器必须接地，以保证人员和财物安全。 4、因逆变器电容中的残余电量可能会导致高压电击的危险，所以必须在逆变器与发电设备断开 3 分 钟后才去接触逆变器外壳。 5、逆变器在运行时会产生高热，为避免烫伤，请不要在逆变器工作时接触逆变器表面，也不要靠逆 变器太近。 6、不要把逆变器用于本手册描述以外的用途。 7、逆变器和相关的包装材料都是使用的可回收再生材料，使用后的设备和相关附件请按规范要求回 收处理。 8、艾伏逆变器采用减震珍珠棉和纸箱包装，在运输过程请将设备向上放置，搬运时小心轻放，并注...

  • Page 7: 符号说明

    意防水防潮。 9、逆变器因另作他用，随意改装，更换不被艾伏推荐的零件等原因造成故障，不在保修范围内。 2.2 符号说明 符号 解释 电击危险！ 逆变器直接与公共电网连接，所有操作必须由专业技术人员进行。 表面灼热，小心烫伤！ 逆变器在运行过程中会发热。请勿触摸，以免烫伤。 警告，电击危险。 所需放电时间，用以将逆变器中储存的电能充分释放。. 警告，危险 逆变器直接与光伏阵列和公共电网连接。 请勿将逆变器与一般生活垃圾一样进行处理。 无变压器。 逆变器不含隔离变压器。 CE标志。 逆变器符合适用的欧盟标准要求。 注意，重要。. 违反本手册说明，可能会损害逆变器的性能和功能。 安装和使用前请参考说明书。...

  • Page 8: 包装信息

    3 包装信息 3.1 包装清单 检查逆变器包装是否完整，外部是否破损。如发生破损或部件缺失，请联系经销商。 项目 数量 描述 项目 数量 描述 光伏逆变器 壁挂支架 用户手册（含质保条款） 出厂检验报告 安装示意图 双路安装警示 保修卡 合格证 塑料膨胀管 自攻螺钉 直流PV端子连接器 防盗螺钉 6对 防盗螺钉专用扳手 RV5.5-6端子 3.2 逆变器识别 铭牌位于逆变器右侧，铭牌上标明了逆变器的名称型号、序列号（SN） ，及其他具体参数。...

  • Page 9: 机器安装

    4 机器安装 4.1 安全 危险! 谨防潜在的火灾和触电事故。 • 请勿将逆变器安装在易燃、易爆物附近。 • 逆变器将直接与产生高压的发电设备相连，请不要随意碰触。 • 逆变器的安装必须由符合国际和当地标准的专业人员完成。 警告! 谨防被发热元件灼伤 • 安装逆变器，防止意外的触碰。 谨防被逆变器砸伤 • 安装时，请注意逆变器的重量（具体重量见本手册第8章“技术参数表”） 。 4.2 选择合适的安装位置 选择安装地点时，请考虑以下几点： • 安装的方式和位置必须适合逆变器的重量和尺寸（重量和尺寸参见第 8 章“技术参数”） ； • 逆变器必须安装在如砖墙或混凝土墙的固体墙壁上，以免逆变器运行时震动产生噪音或跌落； • 安装地点应当清楚可见，且在不使用脚手架等辅助手段情况下能安全进入； • 为了便于安装及操作，逆变器的安装高度应与眼睛高度齐平； • 安装地点的最高海拔不得超过2000m，否则逆变器可能会降功率运行； • 为确保逆变器运行良好，安装地点环境温度应在-25 C 之间； C ~ +60 •...
  • Page 10 • 垂直安装，接线区域必须向下，不允许横向安装；向后倾斜安装时倾斜角度不得超过 30 度；不允 许向前倾斜、水平和倒置安装。...

  • Page 11: 逆变器墙壁安装

    4.3 逆变器墙壁安装 1. 以支架为模板，标记需钻孔的位置。 2. 使用配备的自攻螺钉固定支架。 3. 将逆变器挂在支架上，确保卡槽卡进。 4. 检查并确保安装到位，拧紧防盗螺钉，如下图。...

  • Page 12: 电气连接

    5. 逆变器安装到支架上，锁好防盗螺钉，移动顶盖到最佳位置，使得顶盖边缘与墙面完全贴合，以 免树叶等杂物跌落至机器背面影响机器正常运行。顶盖可以左右调节，如下图。 5 电气连接 警告！ • 逆变器安装在固定位置后，再对逆变器进行电气连接。 • 确保每台逆变器的最大开路电压和短路电流符合有关标准。 • 选择恰当线径的直流和交流导线。直流输入导线的横截面积为4mm 光伏线，交流输出导线的横截 面积为6mm 以上铜线，外部接地导线的横截面积为6mm 以上铜线。 • 逆变器与电网、PV阵列之间均应安装断路器和电浪涌保护器，逆变器电气连接时，两侧断路器均应 断开，并防止意外熄合导致触电。 • 在把逆变器连接到光伏阵列和电网侧之前，确保正负极性正确。 5.1 连接区域概览 下图展示了位于逆变器底部的独立连接区域的分布。...

  • Page 13: Ac 侧并网连接

    项目 描述 AC防水接头 WiFi/RS485通讯防水接头 直流侧连接头( + ) 用于连接光伏阵列 直流侧连接头( − ) 用于连接光伏阵列 直流开关 5.2 AC 侧并网连接 5.2.1 AC 侧连接条件 警告! 断电操作 • 断开逆变器交、直流侧的断路器和开关。 5.2.2 AC 侧连接 测量电网侧电压，确保其在允许范围内(VAC)，同时断开逆变器与电网之间的断路器。 1. 从包装箱内取出机器，断开直流和交流的断路器，DC开关处于“OFF”状态。...
  • Page 14 2. 将黄绿接地线压接好RV5.5-6端子，并接在机器左右两侧下方任意接地端子上。 3. 使用防盗螺钉专用扳手打开下盖。 4. 逆变器AC接线端子如下图所示，从左至右依次为N，U，V，W。...
  • Page 15 5. 将剥好的线束压好线鼻子（交流线束Φ6mm 以上）穿过防水接头。 6. 按系统连接所示图，导线按照各自线标，并将线束一一连接到位，锁紧螺丝。 7. 合上下盖，并锁紧螺丝。...

  • Page 16: 光伏阵列连接（直流侧

    5.3 光伏阵列连接（直流侧） 警告! 断电操作 • 确保逆变器交、直流侧的断路器和开关断开。 5.3.1 直流侧连接条件 • 互联的光伏组件必须符合下列要求 – 同类型 – 同排列 – 同型号 – 等倾斜度 • 逆变器的直流输入不得超过下列限值(连接更高电压将会损坏机器)： Anybuild系列 最大输入电压 最大输入电流 BNT025KTL 30Adc*2 1000Vdc BNT030KTL 33Adc*2 1000Vdc 5.3.2 装配直流侧插塞式连接器 逆变器包装中包含直流侧插塞式连接器，用于实现逆变器与光伏模块的连接，请按照以下描述装配 该连接器。连接时，确保极性正确。 直流侧插塞式连接器包含如下所示的公头和母头。 注意金属连接管有大小之分，大的对应母头连接器，小的对应公头连接器。...
  • Page 17 母头连接器 公头连接器 装配说明： ◆ 连接光伏阵列正负极的DC线缆剥线长度约为12～15mm，线径4 mm ，如下图。 剥线长度 12～15mm，线径 4mm ◆ 将正负极DC线缆插入金属连接管，确保全部线股头都塞入连接管内，见下图。 光伏阵列正极 光伏阵列负极 ◆用卷边钳夹紧金属连接管和铜线，确保线束不会脱落，如下图。...
  • Page 18 ◆将装配好的电缆组件插入公/母头连接器。当连接电缆组件插入正确时会听到“咔嗒”声。然后旋上 连接器的盖帽。参见下图。 5.3.3 光伏阵列连接 (直流侧) 警告! 逆变器内有高压电，危险 • 在连接光伏阵列前, 确保直流侧及电网侧断路器均已断开，不可重新闭合。 注意： • 确保逆变器交、直流侧的断路器和开关断开。 • 检查光伏模块的电缆的正负极性，逆变器的最大输入电压是否超标。 • 确保直流侧插塞式连接器的正负极性正确，并正确连接。...

  • Page 19: 系统简图

    将直流侧插塞式连接器插入逆变器的直流终端。 逆变器直流端设有两组DC端子（A组和B组） ，每组含有3对DC连接器（DC+和DC-） 。安装时确保每组 至少有一对DC端子与光伏阵列连接，且A组和B组必须分别与两路光伏阵列连接，不能同时接入一路 光伏阵列。如下图所示： 6 系统简图 典型的光伏系统连接框图如下所示。...
  • Page 20 SPD 为电涌保护器 1、电池板：给逆变器提供直流电。 2、逆变器：将来自太阳能光伏阵列的直流电转换为交流电。逆变器并网运行，它会随着光伏阵列的 发电情况调节电流幅值。逆变器可实现光伏阵列的最大功率跟踪。 3、QF1、QF2 直流断路器：直流断路器配备 25A 规格。 4、QF3 交流断路器：参考以下表格选择 AC 断路器的规格。 机型 最大 AC 电流 [A] AC 断路器电流[A] BNT025KTL BNT030KTL 5、防雷保护装置的规格选择参考如下： AC 侧，标称放电电流 20KA ，二级防雷，保护电压 2.5KV。 DC 侧，标称放电电流 20KA ，二级防雷，保护电压 3.2KV。 6、机器与配电柜之间的接线距离至少为 5 米。 7、公共设施：参考本手册中的“电网”部分，即电力公司将电能输送至您家庭的媒介。请注意，逆变 器只能连接至低电压系统（即为 220/380Vac, 50Hz） 。...
  • Page 21 7 操作 产品概览 上盖板 显示屏 触摸按键...

  • Page 22: 控制与显示综览

    7.1 控制与显示综览 LED 显示灯 LCD 显示屏 在显示屏下方有四个功能键： UP（向上）和 DOWN（向下） ：用于滚动显示参数，或修改数值。 ESC（取消）和 ENT（回车） ：用于退出和进入界面。 7.2 试运行 完成机械安装、电气连接后，可启动逆变器。 • 闭合交、直流侧断路器和开关。 • 待屏幕点亮设置并网标准（具体操作参照 7.4.1） 当满足机器正常运行所需条件时，逆变器会自行启动并进行并网发电 • 观察液晶、LED 是否指示逆变器当前正常运行。 标识 颜色 指示 绿色 发光：供电正常 POWER 绿色 发光：并网运行 绿色 发光：正常发电 GRID 红色 闪烁：检查接线 FAULT...

  • Page 23: Led 显示

    RUN LED 灯指示（绿色） 逆变器正常并网运行时，RUN LED 灯亮，不亮则表示系统等待中。 GRID LED 灯指示（绿色） 逆变器正常发电时，GRID LED 灯亮，不亮则表示系统等待中。 FAULT LED 灯闪烁（红色） 红色 FAULT LED 灯闪烁意味着并网发电过程因某个故障而被终止。请等待大约 10 分钟来确定故障是 否只是暂时性故障，如果是暂时性故障，逆变器会自动重启，如果不是，请联系售后人员排除故障。 7.4 LCD 显示 逆变器在光伏阵列提供了足够的直流电压后会自动启动，同时交流端正确连接电网才会启动。启动时 （POWER LED 灯被点亮， GRID LED 灯闪烁一次） ， 逆变器正面的 LCD 屏显示艾伏公司 LOGO “AFORE” 图案及公司官网。 延时 1 秒后逆变器进入系统检测。...
  • Page 24 7.4.1 首次开机设置 机器首次开机上电时，系统检测后会自动跳转到主界面。 按 Ent 键进入主菜单，按 UP 和 DOWN 滚动选择参数设置。 主菜单 运行信息 Wifi信息 故障记录 固件版本 参数设置 系统信息 开/关机 按 Ent 键进入参数设置，按 UP 和 DOWN 滚动选择系统参数。 参数设置 系统参数 运行参数 保护参数 通信参数 按 Ent 键进入系统参数，按 UP 和 DOWN 滚动选择时钟设置。...
  • Page 25 系统参数 语言设置 总发电量修正 时钟设置 清除故障记录 国家设置 清除运行记录 发电量系数 恢复出厂值 按 Ent 键进入时钟设置，按 UP 和 DOWN 键调整数值，Ent 键确认，按照当地时间依次设定年、月、 日、时、分、秒。 时钟设置 日期：XXXX-XX-XX 时间：XX:XX:XX 时间设置完成，系统自动跳转到系统参数界面，按 UP 和 DOWN 滚动选择国家设置。 系统参数 语言设置 总发电量修正 时钟设置 清除故障记录 国家设置 清除运行记录 发电量系数 恢复出厂值 按 Ent 键进入国家设置，选定对应的国家和标准，中国区域建议选择澳大利亚标准，按 Ent 键确认。 国家设定...
  • Page 26 发电量系数 发电量系数： XXX.X% 总发电量修正 修正值：XXXX KWH 7.4.2 主界面 设置完成，Ent 键确认后退出，系统进入如下显示的主界面。逆变器在第二次启动时，系统检测后会 直接进入主界面。主界面显示逆变器的发电信息，最末行显示当前时间。 20160708 18:20:35 7.4.3 查询界面 在主界面按 Up、 Down 键， 可进入系统查询界面查询相关信息， 查询界面显示 5 个可选项： 绝缘检测、 运行信息、交流输出、直流输入。按 UP 和 DOWN 选择要查询的项目，按 Esc 返回主界面。 系统信息显示内容如下，按 UP 和 DOWN 选择显示内容。...
  • Page 27 运行信息 机箱温度 模块温度 屏幕温度 运行信息 Bus+ Bus- 日发电时间 总发电时间 交流输出 Vac(V) Vac(V) Fac(Hz) 直流输入 电压(V) 电流(A) 功率(W) 绝缘检测 ISOPGa ISONGa ISOPGb ISONGb 系统信息 主界面按 Ent 键进入主菜单，按 UP 和 DOWN 选择系统信息，显示当前国别标准和系统运行参数。...
  • Page 28 系统信息 额定功率 XX KW 安规标准 XXXX 额定电压 XX V 额定电流 XX A 故障记录 故障记录显示故障信息和发生时间。 机器发生故障时， FAULT LED 灯亮。 用户可查阅本手册第 9 章的“故 障检修”，排查和清除故障，如故障依然存在，请联系客服。 在主界面按 Ent 键进入主菜单，按 Ent 键进入故障记录，按 UP 和 DOWN 键查看。 主菜单 运行信息 Wifi信息 故障记录 固件版本 参数设置 系统信息 开/关机 故障记录 第/总: X/XXX 故障描述: XXXXX 开始:...
  • Page 29 输入用户密码 XXXX 485 地址 485 地址显示通讯地址和波特率，主界面按 ENT 键进入主菜单，选择参数设置，选择通信参数，通讯 地址设置界面，按 UP 和 DOWN 键调整数值，按 ENT 键确认。 通信参数浏览 485 地址 波特率 XXXX 序列号 主界面按 ENT 键进入主菜单，选择固件版本，该项显示逆变器出厂序列号及版本。 固件版本 控制板: 显示板: XXXXX 7.4.4 LCD 背光控制 LCD 显示屏的背光将在 1 分钟后自动关闭，显示屏在 11 分钟后自动关闭，进入省电模式，按任意键 点亮屏幕。...

  • Page 30: 技术参数

    8 技术参数 连接到逆变器上的太阳能光伏电池板需符合标准 IEC61730 class A 的要求，并且 PV 阵列不接地。 电气参数 BNT025KTL BNT030KTL 输入 最大输入功率 [W] 27500 33000 最大输入电压 [V] 1000 1000 额定电压 [V] MPPT 电压范围 [V] 300～800 300～800 DC 启动电压 [V] DC 关闭电压 [V] 最大输入电流 [A] 30*2 33*2 最大短路电流 [A] 37.5*2...

  • Page 31: 故障检修

    功率损耗 夜间损耗 [W] <1 <1 待机损耗 [W] <15 <15 发电效率 最大效率 98.50% 98.50% 欧洲效率 98.10% 98.10% MPPT 效率 99.90% 99.90% 安全保护 安规标准 NB/T 32004-2013 EMC 标准 EN/IEC 61000-6, EN/IEC 61000-3 反孤岛保护 内置 一般信息 长 X 宽 X 高 [mm] 792*505.5*223 防护等级...
  • Page 32 来进行快速的故障检修。 当有故障发生时，红色的 LED 灯会闪烁。请参考如下的表格，其中列出了潜在的问题和相应的处理方 法。 故障显示 可能的原因 可采取的对应措施 1、PV 输入电压稳定后，机器自动重启 1、PV 输入电压不稳 Eeprom 故障 2、多次手动重启后，故障依旧，请联系当地经 2、机器故障 销商。 1、检查 PV(+)对地和 PV(-)对地的阻抗，确保阻 1、PV(+) 或 PV(-) 接地 抗大于 2MΩ； 漏电流过高 2、机器故障 2、多次手动重启后，故障依旧，请联系当地经 销商。 电网波动 1、电网恢复正常后，机器自动重启； 电网频率异常 电网频率超出范围 2、多次手动重启后，故障依旧，请联系当地经 机器故障 销商。 1、断开输入输出开关，检查 AC 侧连接线路，接 插件重新插拔，排除接触不良；...
  • Page 33 2、Bus 和高故障 2、多次手动重启后，故障依旧，请联系当地经 销商。 内部故障 N 内部硬件故障 多次手动重启后， 故障依旧， 请联系当地经销商。 内部保护 A 逆变电流偏置保护 多次手动重启后， 故障依旧， 请联系当地经销商。 内部保护 B 并网继电器保护 多次手动重启后， 故障依旧， 请联系当地经销商。 内部保护 C 逆变电流高保护 多次手动重启后， 故障依旧， 请联系当地经销商。 1、调整电池板的配置，降低输入电流 1、PV 端电流高 内部保护 D 2、多次手动重启后，故障依旧，请联系当地经 2、Boost 电流高保护 销商。 1、电网恢复正常后，机器自动重启； 1、电网异常 内部保护 E 2、多次手动重启后，故障依旧，请联系当地经...
  • Page 34 3、散热片、风扇被异物堵塞 2、清除散热片、风扇异物 4、机器故障 3、多次手动重启后，故障依旧，请联系当地经 销商。 温度传感器异常 温度传感器异常 多次重启后，故障依旧，联系售后服务 1、清除散热片、风扇异物 1、风扇被异物堵塞 外部风扇告警 2、多次手动重启后，故障依旧，请联系当地经 2、机器故障 销商。 内部风扇告警 内部风扇故障 多次手动重启后， 故障依旧， 请联系当地经销商。  重启：依次断开输入输出开关，待显示屏和指示灯不亮后，重新闭合输入输出开关。  如果显示屏上没有任何显示，请检查输入输出的连接情况。  如果直流侧输入电压高于启动电压，但逆变器还是不能工作，请联系当地客服。  如果需要更换电缆或者打开盖子，请联系我们的客服。  在弱光条件下， 逆变器可能不断地启动或关闭。 这是由于输入电压过低无法启动控制电路造成的， 属于正常现象。...

  • Page 35: 联系方式

    10 联系方式 若您对我们的产品存在任何技术疑问，可以联系我们。为了能尽快提供给您必要的支持，我们需要以 下信息： • 逆变器种类 • 逆变器型号 • 逆变器SN号 • 客户信息 本手册内容如有更改，将不另行通知，如想了解艾伏产品最新信息，请前往艾伏网站。 艾伏新能源科技（上海）股份有限公司 cn.aforenergy.com 地址：中国上海市闵行区三鲁公路2755号 邮编：201112 电话: +86-21-54326236 7*24小时服务热线：4001339885 传真: +86-21-54326136 邮箱: info@aforenergy.com...

  • Page 36: 附录 质保条款

    附录 质保条款 艾伏新能源科技（上海）股份有限公司（以下简称“艾伏”）产品质保条款 一、 产品质量标准及质保期 1.1 艾伏有限责任保证，逆变器符合国家电网相关安规及并网标准。 1.2 逆变器质保期根据本公司与经销商规定的质保期限执行。 1.3 易损件质保期为 3 个月（自发货日期开始计算） ，在质保期内如存在原材料质量问题，艾伏负责更换易损 件。 易损件清单 序号 名称 PV 端子（MC4） AC 端子 保险丝 外壳 1.4 监控模块质保期 12 个月（自发货日期开始计算） 。 1.5 出厂后，产品外观（碰敲，擦伤，生锈，化学损伤）损坏不在质保范围内。 二、 免责条款 2.1 物流原因造成的机器或者附件损坏、遗失不在质保范围内 2.2 产品接入的电网必须符合国家标准，因电网不符合国家标准（如电网电压异常、电网频率异常等）引起 的逆变器故障或损坏不在质保范围内。 2.3 本产品必须由专业人员（具有国家承认颁发电工证书）安装，非专业人员安装导致的产品故障或损坏， 不在质保范围内。...
  • Page 37 3.3 对于已更换或维修的产品，依然享受更换或维修前产品的剩余质保时间。 3.4 艾伏只负责对本公司产品进行故障排除， 维修或更换， 不承担其它任何特殊损失， 间接损失， 附随损失 （包 括利润损失，商誉损失，业务声誉损失或延误损失等） 。 3.5 本质保条款不影响客户在本国或所在地区享受的有关销售消费品的法律法规所规定的任何其他权利。 四、 不可抗力 不可抗力是不能人为避免并不能克服的客观情况。 另外， 即使加以注意以及使用预防方法， 都不能防止的损失。 包括以下内容： 地震、洪水、火灾、暴风雨等自然灾害。 战争、侵略、封锁以及其他的敌对的武装行为。 革命、反乱、骚乱。 罢工。 征收、禁止、规定等政府的行为。 传染病。 其他 制造商也无法控制的第三方的过失以及不法行为。 以上的情况，我司将不承担任何责任。请知悉。 五、 本质保条款最终解释权归本公司所有。...
  • Page 38 As a customer-oriented company, Afore is always trying to improve herself and enhance customer satisfaction. High quality is the fountain of life for Afore, not just in product quality control, but also in quality of service and support. Afore is able to help customers reduce energy consumption and...
  • Page 39 CONTENTS 1 ABOUT THIS MANUAL ................................38 1.1 S ................................38 COPE OF ALIDITY 1.2 T ................................... 38 ARGET ROUP 1.3 A ..............................38 DDITIONAL NFORMATION 2 SAFETY INSTRUCTIONS ................................38 2.1 S ................................38 AFETY RECAUTIONS 2.2 E ..............................39 XPLANATIONS OF YMBOLS 3 UNPACKING ...................................

  • Page 40: About This Manual

    This manual is for qualified personnel. The tasks described in this manual must only be performed by qualified personnel. 1.3 Additional Information For more information about Afore products, please download from our website www.aforenergy.com 2 Safety Instructions 2.1 Safety Precautions 1.

  • Page 41: Explanations Of Symbols

    Please ensure that the used device and any relevant accessories are disposed of in accordance with applicable regulations. 8. Packed with damping EPE and carton, Afore inverter should be placed upwards and handled with care in delivery. Pay attention to waterproof.

  • Page 42: Unpacking

    3 Unpacking 3.1 Assembly Parts Please check the delivery for completeness and any visible external damage. Contact your dealer at once if anything is damaged or missing. Object Quantity Description Object Quantity Description Solar inverter Wall mounting bracket User’s manual Certificate of inspection Installation diagram Notice for installation...

  • Page 43: Mounting

    4 Mounting 4.1 Safety DANGER! Danger to life due to potential fire or electric shock. Do not install the inverter near any inflammable or explosive items. The inverter will be directly connected with high voltage power generation device. The installation must be performed by qualified personnel only in compliance with national or local standards and regulations.
  • Page 44 • Vertical installation, wiring area must be downside, lateral installation is not allowed; In backward tilted installation, tilt angle should not exceed 30 degrees; Forward tilted, horizontal or inverted installation is not allowed.

  • Page 45: Mounting The Inverter With Wall Mounting Bracket

    4.3 Mounting the Inverter with Wall Mounting Bracket 1. Use the wall mounting bracket to mark the drilling position and drill the holes for the screws. 2. Fix the wall mounting bracket with the equipped self-tapping screw. 3. Hang the inverter to the mounting bracket and ensure the slot is fitted on the bracket. 4.

  • Page 46: Electrical Connection

    1. Move the cap to the best place so that the edge of the cap can completely fit the wall. This avoids leaves and debris falling to the back of inverter which would influence the operation. Note: The gap is movable(see picture below) 5 Electrical Connection Notes: 1.

  • Page 47: Overview Of The Connection Area

    Unit Disconnection From Load Disconnect the circuit breakers and switches of inverters AC and DC sides. 5.2.2 BNT025KTL/BNT030KTL/BNT036KTL Connection to Public Grid (AC) Measure the grid voltage within the permissible range. Disconnect the circuit breaker between the inverter and the grid.
  • Page 48 2. Connect the yellow-green ground lead with RV5.5-6 terminal, and combine it to the terminal block at any side of inverter. 3. Use wrench to open the screws on nether cover plate. 4. The AC amphenol connectors of inverter are N, U, V and W from left to right.
  • Page 49 5. Press the stripped wire with line nose (Diameter of AC wire should be no less than 6mm ), passing it through water joint. 6. Joint the wires with screws and tighten the screws. 7. Cover the lid and tighten screws.

  • Page 50: Connection To The Pv Generator (Dc)

    • The following limit values at the DC input of the inverter must not be exceeded (connecting to a higher voltage will destroy the device): Type Maximum input voltage [Vd.c] Maximum input current [Ad.c] BNT025KTL 30Adc*2 1000Vdc BNT030KTL 33Adc*2 1000Vdc 5.3.2 Assembling the DC Plug Connector...
  • Page 51 The plug connector in DC side includes male and female as blow. Please note that the sizes of metal connecting tubes are different. The bigger one is for female connector and the smaller one is for male connector. Female Connector Male Connector Assembly Instructions: ◆...
  • Page 52 not fall off, see picture below. ◆ Insert the assembled cable into male/ female connector. A “chick” sound can be heard when connecting correctly. Then tighten the cap. Refer to the picture below. 5.3.3 Connecting the PV Generator (DC) DANGER! Danger to life due to high voltage in the inverter.

  • Page 53: System Diagram

    The inverter DC input is equipped with two groups (DC-A and DC-B) of connecting sockets for DC input, and each group contains three pairs of connecting sockets (DC+ and DC-). Make sure at least one pair of DC terminal in each group is connected with PV array in installation, and group A and B must be connected with two arrays separately but not with one array, see picture below.
  • Page 54 Refer to the following table to choose the AC breaker. Type Nominal AC Current [A] Rate current of AC breaker[A] BNT025KTL BNT030KTL 5. LPS: Lightning protection system, refer to the following options: AC side, nominal discharge current 20KA, second grade lightning protection, protection voltage 2.5KV DC side, nominal discharge current 20KA, second grade lightning protection, protection voltage 2.5KV...

  • Page 55: Operation

    7 Operation Product Overview Enclosure Lid...

  • Page 56: Overview Of Controls And Displays

    7.1 Overview of Controls and Displays LED Light LCD Display There are four function keys on the front panel: UP, DOWN, ESC, ENT. The keypad is used for: Up and Down keys: Scrolling the displayed parameter , or modify the adjustable parameters Esc and Ent keys: Cancel or Enter.

  • Page 57: Led Display

    Inverter automatically starts up when the DC voltage from solar panels is enough and AC terminal normally connects with Grid. After starting up (Power LED light is on, Grid LED light twinkles one time), LCD display screen would shows “Afore” and company website.
  • Page 58 One second later inverter goes to situation of system checking. 7.4.1 First starting set When inverter is first time to start up, it will automatically skip to main interface after system checking. “Ent”oing to main menu, “UP” or “DOWN” means selecting parameter setting. Press button of Ent, it goes to Parameter setting and press button of UP or DOWN, select system parameter.
  • Page 59 System parameter Press button of Ent, it goes to System Parameter and press button of UP or DOWN, select clock setting. Press button of Ent, it goes to System setting and press button of UP or DOWN, adjust value, press Ent, adjust the information of year, month, date, hour, minute and second according to local time.
  • Page 60 Country setting Press the button of “Ent”, goes into Country setting, choose relative country and standard. For Chinese market choose Australia standard, press “Ent”. System will automatically skip to interface of system parameter after country setting is over, press “UP”or “DOWN”, choose generated energy setting and total generated energy setting.
  • Page 61 7.4.2 Main interface System will automatically go to the following main interface after country setting is over. During second starting up, inverter will directly go to main interface after system checking. In the main interface is generated energy information, current time is at the bottom. 7.4.3 Check interface Press “UP”or “DOWN”...
  • Page 63 System information Press ‘Ent’ enter into main menu, press ‘UP’ and ‘DOWN’ to select ‘System Information’, and press ‘Ent’ to display safty standard and system operationg parameters. Fault record Fault record shows fault information and occurrence time. During inverter fails, fault LED light turn red. User can check and eliminate fault according to “Fault checking”in Chapter 9 in this manual.
  • Page 64 Content shown in fault record Display Description NO./Total Fault sequence/total fault NO. Fault description Fault code Fault starting time Fault ending time Cear record This item can clear fault record and operation record. It has password and only can be operated by after sales service personnel.

  • Page 65: Technical Data

    11 minutes to saving-electricity mode. Press any key to turn on the LCD. 8 Technical Data PV modules connecting to inverter should comply with the requirement of IEC61730 class A, and PV arrays are not earthed. Electrical Specifications BNT025KTL BNT030KTL Input (DC) Max DC Power (W) 27500...
  • Page 66 Rated/Recommended Voltage (V) MPPT DC Voltage Range (V) 300～800 300～800 Start up DC Voltage (V) Turn off DC Voltage (V) Max DC Current (A) 30*2 33*2 Isc PV (A) 37.5*2 41*2 Number of MPPT Tracker Number of DC connections (set) ＜1 ＜1 Max Backfeed Current (mA)

  • Page 67: Trouble Shooting

    UV protection Aluminium Internal Weight [kg] Ambient Temperature Range -20℃ ~ +55℃ Humidity range 0% ~ 100% Topology Transformerless Communication Interface RS485/WI-FI(optional) Cooling Concept fan cooling ＜51 Noise Emission [dB] Elevation Up to 2000m without derating 9 Trouble Shooting In most situations, the inverter requires very little service. However, if inverter is not able to work perfectly, we recommend the following solutions for quick troubleshooting.
  • Page 68 IntFaultC Electricity grid abnormal 1.After electricity grid returns to normal, the machine will Unbalanced current fault auto matically restart. 2.Please contact with local dealer if error remains the same after several reset. IntFaultD 1.Electricity grid abnormal 1.After electricity grid returns to normal, the machine will 2.Software over current fault automatically resta rt.
  • Page 69 protection IntProtectG Bus voltage differential protection Please contact with local dealer if error remains the same after several reset. IntProtectH Low Bus voltage protection Please contact with local dealer if error remains the same after several reset. IntProtectI High Bus voltage protection Please contact with local dealer if error remains the same after several reset.
  • Page 70 several reset. TempOver 1.The machine is exposed to sun. 1. Lower machine surrounding temperature or move it to a 2.the ambient temperature is too lower temperature place. high 2. Remove foreign matter. 3.The heatsink 3.Please contact with local dealer if error remains the same or fan blocked by foreign matter after several reset.

  • Page 71: Contact

    • Inverter type • Inverter serial number •Inverter SN Number •Customer Information The contents of this manual are subject to change without further notice. For Afore latest product information, please visit our website www.aforenergy.com Afore New Energy Technology Co., Ltd.

  • Page 72: Annex Warranty Terms (Overseas)

    1.1 Afore inverters comply with local safety regulations related to the national grid and grid standards. 1.2 The inverter warranty is decided by Afore and its distributor. 1.3 Spare parts warranty is valid 3 months (beginning from the date of shipment), during the warranty period, Afore is responsible for the replacement.
  • Page 73 3.2 When the dealer or Afore confirm that it is the product quality problem , the faulty product will be replaced. 3.3 For the product has been replaced or repaired, the remaining warranty entitlement will be transferred to the replacement or repaired device 3.4 Afore is only responsible for the company's products troubleshooting, repair and replacement, but doesn’t...
