Summary of Contents for MSI MPG A1000G PCIE5
- Page 1 MPG A1000G PCIE5 MPG A850G PCIE5 MPG A750G PCIE5 Power Supply Unit User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
- Page 2 English Deutsch Français Русский 日本語 한국어 繁體中文 简体中文...
-
Page 3: Table Of Contents
Contents Specifications ........................ 2 Dimensions ........................3 Number of Power Connectors ..................4 Detachable Connectors ....................5 Connectivity and Cable Lengths .................. 6 PCIe 16 Pin Cable Installation ..................8 Zero Fan Button ......................9... -
Page 4: Specifications
Specifications 1000W Voltage +3.3V +12V -12V +5Vsb Max load 22.0A 22.0A 83.5A 0.3A 3.0A Min load 0.0A 0.0A 0.0A 0.0A 0.0A Combined power 120W 1000W 3.6W 15.0W (+5V&+3.3V) Total Power 1000W Regulation ± 5% ± 5% ± 5% ± 5% ±... -
Page 5: Dimensions
Dimensions 150mm... -
Page 6: Number Of Power Connectors
Number of Power Connectors Power Connectors A1000G PCIE5 A850G PCIE5 A750G PCIE5 ATX12V (Motherboard) 20+4 pin PCIe 16 pin EPS12V (CPU) 4+4 pin PCIe (VGA) 6+2 pin SATA 15 pin Peripheral (PATA) 4 pin FDD 4 pin... -

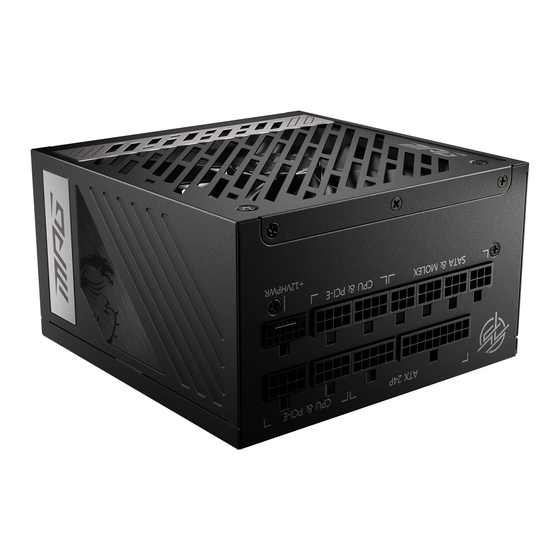

Page 7: Detachable Connectors
Detachable Connectors CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16 Pin... -
Page 8: Connectivity And Cable Lengths
Connectivity and Cable Lengths 600mm ATX12V 20+4 pin 600mm PCIe 16 pin 600mm PCIe 6+2 pin PCIe 16 pin PCIe 16 pin to PCIe 6+2 pin 600mm PCIe 6+2 pin 150mm... - Page 9 700mm EPS12V 4+4 pin 500mm 150mm (A850G PCIE5) (A750G PCIE5) SATA 15 pin 150mm 150mm 500mm (A850G PCIE5) (A750G PCIE5) SATA 15 pin 500mm 150mm 150mm 150mm (A1000G PCIE5) SATA 15 pin 150mm 150mm 150mm 150mm 500mm 4 pin PATA 4 pin...
-
Page 10: Pcie 16 Pin Cable Installation
PCIe 16 Pin Cable Installation ⚠ CAUTION Please fully insert the cable before use. Not Fully Inserted Fully Inserted... -
Page 11: Zero Fan Button
Zero Fan Button Press the Zero Fan button to turn Zero RPM Fan Mode ON or OFF. Zero Fan Button Zero RPM Fan Mode Description The PSU fan stops when the system load falls below the (Default) designated level. Unpressed The PSU fan runs constantly. - Page 12 Inhalt Spezifikationen ....................2 Abmessungen ....................3 Zahl der Stromanschlüsse ................4 Lösbare Steckverbinder ..................5 Konnektivität und Kabellängen .................6 PCIe 16 Pin Kabelinstallation ................8 Zero Fan Taste (Lüfter-Taste) ................9...
-
Page 13: Spezifikationen
Spezifikationen 1000W Spannung +3,3V +12V -12V +5Vsb Max. Belastung 22,0A 22,0A 83,5A 0,3A 3,0A Min. Belastung 0,0A 0,0A 0,0A 0,0A 0,0A Kombinierte Stromversorgung 120W 1000W 3,6W 15,0W (+5V&+3.3V) Gesamtleistung 1000W Lastregelung ± 5% ± 5% ± 5% ± 5% ± 5% Restwelligkeit 30mVp-p 30mVp-p... -
Page 14: Abmessungen
Abmessungen 150mm... -
Page 15: Zahl Der Stromanschlüsse
Zahl der Stromanschlüsse Stromanschlüsse A1000G PCIE5 A850G PCIE5 A750G PCIE5 ATX12V (Motherboard) 20+4 Pin PCIe 16 Pin EPS12V (CPU) 4+4 Pin PCIe (VGA) 6+2 Pin SATA 15 Pin Peripheriegerät (PATA) 4 Pin FDD 4 Pin... -
Page 16: Lösbare Steckverbinder
Lösbare Steckverbinder CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16 Pin... -
Page 17: Konnektivität Und Kabellängen
Konnektivität und Kabellängen 600mm ATX12V 20+4 Pin 600mm PCIe 16 Pin 600mm PCIe 6+2 Pin PCIe 16 Pin PCIe 16 Pin zu PCIe 6+2 Pin 600mm PCIe 6+2 Pin 150mm... - Page 18 700mm EPS12V 4+4 Pin 500mm 150mm (A850G PCIE5) (A750G PCIE5) SATA 15 Pin 150mm 150mm 500mm (A850G PCIE5) (A750G PCIE5) SATA 15 Pin 500mm 150mm 150mm 150mm (A1000G PCIE5) SATA 15 Pin 150mm 150mm 150mm 150mm 500mm 4 Pin PATA 4 Pin...
-
Page 19: Pcie 16 Pin Kabelinstallation
PCIe 16 Pin Kabelinstallation ⚠ ACHTUNG Vor der ersten Verwendung führen Sie bitte das Kabel vollständig in eine der Buchsen ein. Nicht vollständig eingeführt Vollständig eingeführt... -
Page 20: Zero Fan Taste (Lüfter-Taste)
Zero Fan Taste (Lüfter-Taste) Drücken Sie die Lüfter-Taste, um den Zero RPM Fan Modus ein- oder auszuschalten. Zero Fan Taste Zero RPM Fan Modus Beschreibung (Lüfter-Taste) Der PSU-Lüfter stoppt, wenn die Systemlast unter den (Standard) festgelegten Wert fällt. Unbedruckt OFF (Aus) Der PSU-Lüfter läuft ständig. - Page 21 Table des matières Caractéristiques ......................2 Dimensions ........................3 Nombre de connecteurs d’alimentation ..............4 Connecteurs détachables .................... 5 Connectique et longueur des câbles ................6 Installation du câble PCIe 16 broches ................ 8 Bouton Zero Fan ......................9...
-
Page 22: Caractéristiques
Caractéristiques 1000 W Tension +5 V +3,3 V +12 V -12 V +5 Vsb Charge maximale 22,0 A 22,0 A 83,5 A 0,3 A 3,0 A Charge minimale 0,0 A 0,0 A 0,0 A 0,0 A 0,0 A Puissance combinée 120 W 1000 W 3,6 W... -
Page 23: Dimensions
Dimensions 150 mm... -
Page 24: Nombre De Connecteurs D'alimentation
Nombre de connecteurs d’alimentation Connecteurs d’alimentation A1000G PCIE5 A850G PCIE5 A750G PCIE5 ATX12V (Carte mère) 20+4 broches PCIe 16 broches EPS12V (CPU) 4+4 broches PCIe (VGA) 6+2 broches SATA 15 broches Périphérique (PATA) 4 broches FDD 4 broches... -
Page 25: Connecteurs Détachables
Connecteurs détachables CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16 broches... -
Page 26: Connectique Et Longueur Des Câbles
Connectique et longueur des câbles 600 mm ATX12V 20+4 broches 600 mm PCIe 16 broches 600 mm PCIe 6+2 broches PCIe 16 broches PCIe 16 broches vers PCIe 6+2 broches 600 mm PCIe 6+2 broches 150 mm... - Page 27 700 mm EPS12V 4+4 broches 500 mm 150 mm (A850G PCIE5) (A750G PCIE5) SATA 15 broches 150 mm 150 mm 500 mm (A850G PCIE5) (A750G PCIE5) SATA 15 broches 500 mm 150 mm 150 mm 150 mm (A1000G PCIE5) SATA 15 broches 150 mm 150 mm 150 mm 150 mm...
-
Page 28: Installation Du Câble Pcie 16 Broches
Installation du câble PCIe 16 broches ⚠ ATTENTION Veuillez totalement insérer le câble avant de l’utiliser. Pas totalement inséré Totalement inséré... -
Page 29: Bouton Zero Fan
Bouton Zero Fan Appuyez sur le bouton Zero Fan pour activer ou désactiver le Mode Zero RPM Fan. Bouton Zero Fan Mode Zero RPM Fan Description Le ventilateur du bloc d’alimentation s’arrête Activer lorsque la charge du système (Défaut) Position passe en dessous du niveau relâchée désigné. - Page 30 Содержание Спецификация ......................2 Размеры ........................3 Кол-во силовых соединителей ................. 4 Кабельные интерфейсы ..................... 5 Подключение и длина кабелей ................. 6 Подключение кабеля PCIe 16 Pin ................8 Кнопка Zero Fan......................9...
-
Page 31: Спецификация
Спецификация 1000W Напряжение +3.3V +12V -12V +5Vsb Максимальная 22.0A 22.0A 83.5A 0.3A 3.0A загрузка Минимальная 0.0A 0.0A 0.0A 0.0A 0.0A нагрузка Комбинированная 120W 1000W 3.6W 15.0W мощность (+5V&+3.3V) Общая мощность 1000W Регулирование ± 5% ± 5% ± 5% ± 5% ±... -
Page 32: Размеры
Размеры 150mm... -
Page 33: Кол-Во Силовых Соединителей
Кол-во силовых соединителей Разъемы питания A1000G PCIE5 A850G PCIE5 A750G PCIE5 ATX12V (Материнская плата) 20+4 pin PCIe 16 pin EPS12V (CPU) 4+4 pin PCIe (VGA) 6+2 pin SATA 15 pin Периферийные устройства (PATA) 4 pin FDD 4 pin... -
Page 34: Кабельные Интерфейсы
Кабельные интерфейсы CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16 Pin... -
Page 35: Подключение И Длина Кабелей
Подключение и длина кабелей 600mm ATX12V 20+4 pin 600mm PCIe 16 pin 600mm PCIe 6+2 pin PCIe 16 pin Кабель-переходник PCIe 16 pin - PCIe 6+2 pin 600mm PCIe 6+2 pin 150mm... - Page 36 700mm EPS12V 4+4 pin 500mm 150mm (A850G PCIE5) (A750G PCIE5) SATA 15 pin 150mm 150mm 500mm (A850G PCIE5) (A750G PCIE5) SATA 15 pin 500mm 150mm 150mm 150mm (A1000G PCIE5) SATA 15 pin 150mm 150mm 150mm 150mm 500mm 4 pin PATA 4 pin...
-
Page 37: Подключение Кабеля Pcie 16 Pin
Подключение кабеля PCIe 16 Pin ⚠ ВНИМАНИЕ! Перед использованием убедитесь, что кабель полностью вставлен. Не полностью вставлен Полностью вставлен... -
Page 38: Кнопка Zero Fan
Кнопка Zero Fan Нажмите кнопку Zero Fan, чтобы включить или выключить режим Zero RPM Fan. Кнопка Zero Fan Режим Zero RPM Fan Описание Вентилятор блока питания Вкл. останавливается, когда (По умолчанию) нагрузка на систему падает Кнопка не нажата ниже указанного уровня. Вентилятор... - Page 39 目次 仕様 ..........................2 外形寸法 ........................3 電源コネクター数 ......................4 電源コネクター配置図 ....................5 コネクター & ケーブル長さ ..................6 PCIe 16ピン ケーブルの取り付け ................. 8 Zero Fanボタン ......................9...
- Page 40 仕様 1000W 電圧 +3.3V +12V -12V +5Vsb 最大電流 22.0A 22.0A 83.5A 0.3A 3.0A 最小電流 0.0A 0.0A 0.0A 0.0A 0.0A 最大電力 (+5V&+3.3V) 120W 1000W 3.6W 15.0W 最大総合電力 1000W レギュレーション ± 5% ± 5% ± 5% ± 5% ± 5% リ ップルノイズ 30mVp-p 30mVp-p 50mVp-p...
-
Page 41: 外形寸法
外形寸法 150mm... -
Page 42: 電源コネクター数
電源コネクター数 電源コネクター A1000G PCIE5 A850G PCIE5 A750G PCIE5 ATX12V (マザーボード) 20+4ピン PCIe 16ピン EPS12V (CPU) 4+4ピン PCIe (VGA) 6+2ピン SATA 15ピン ペリフェラル (PATA) 4ピン FDD 4ピン... -
Page 43: 電源コネクター配置図
電源コネクター配置図 CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16ピン... -
Page 44: コネクター & ケーブル長さ
コネクター & ケーブル長さ 600mm ATX12V 20+4ピン 600mm PCIe 16ピン 600mm PCIe 6+2ピン PCIe 16ピン PCIe 16ピン to PCIe 6+2ピン 600mm PCIe 6+2ピン 150mm... - Page 45 700mm EPS12V 4+4ピン 500mm 150mm (A850G PCIE5) (A750G PCIE5) SATA 15ピン 150mm 150mm 500mm (A850G PCIE5) (A750G PCIE5) SATA 15ピン 500mm 150mm 150mm 150mm (A1000G PCIE5) SATA 15ピン 150mm 150mm 150mm 150mm 500mm 4ピン PATA 4ピン...
-
Page 46: Pcie 16ピン ケーブルの取り付け
PCIe 16ピン ケーブルの取り付け ⚠ 警告 ケーブルを奥までしっかりと挿し込んでください。 挿し込みが不完全 な状態 奥までしっかりと 挿し込んだ状態... -
Page 47: Zero Fanボタン
Zero Fanボタン Zero Fanボタンを押して、 Zero RPM Fan ModeのON/OFFを切り替えます。 Zero Fanボタン Zero RPM Fan Mode 説明 システム負荷が指定レベル以 下になると 、 PSUファンが停止 (デフ ォルト) します 。 押されていない状態 PSUファンが常時回転します。 押された状態 ⚠ 注意 デフォルトでは、 Zero RPM Fan ModeがONに設定されています。 ボタンを押すと、 この機能がOFFになります。... - Page 48 목차 사양 ........................2 치수 ........................3 전원 커넥터 수량 ....................4 탈착식 커넥터 ......................5 연결 및 케이블 길이....................6 PCIe 16 핀 케이블 설치 ..................8 제로 팬 버튼 ......................9...
- Page 49 사양 1000W 전압 +3.3V +12V -12V +5Vsb 최대 하중 22.0A 22.0A 83.5A 0.3A 3.0A 최소 하중 0.0A 0.0A 0.0A 0.0A 0.0A 복합 전원 120W 1000W 3.6W 15.0W 토탈 전원 1000W 규격 ± 5% ± 5% ± 5% ± 5% ± 5% 리플...
- Page 50 치수 150mm...
-
Page 51: 전원 커넥터 수량
전원 커넥터 수량 A1000G, 전원 커넥터 A850G PCIE5 A750G PCIE5 PCIE5: ATX12V (메인보드) 20+4 핀 PCIe 16핀 EPS12V (CPU) 4+4 핀 PCIe (VGA) 6+2 핀 SATA 15 핀 주변기기(PATA) 4핀 FDD 4 핀... -
Page 52: 탈착식 커넥터
탈착식 커넥터 CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16 핀... -
Page 53: 연결 및 케이블 길이
연결 및 케이블 길이 600mm ATX12V 20+4 핀 600mm PCIe 16 핀 600mm PCIe 6+2 핀 PCIe 16 핀 PCIe 16 핀 ~ PCIe 6+2 핀 600mm PCIe 6+2 핀 150mm... - Page 54 700mm EPS12V 4+4 핀 500mm 150mm (A850G PCIE5) (A750G PCIE5) SATA 15 핀 150mm 150mm 500mm (A850G PCIE5) (A750G PCIE5) SATA 15 핀 500mm 150mm 150mm 150mm (A1000G PCIE5) SATA 15 핀 150mm 150mm 150mm 150mm 500mm 4 핀 PATA 4 핀...
-
Page 55: Pcie 16 핀 케이블 설치
PCIe 16 핀 케이블 설치 ⚠ 주의 사용하기 전에 케이블을 완전히 삽입하십시오. 완전히 삽입되지 않음 완전히 삽입됨... -
Page 56: 제로 팬 버튼
제로 팬 버튼 제로 팬 버튼을 눌러 제로 RPM 팬 모드를 켜거나 끕니다. 제로 팬 버튼 제로 RPM 팬 모드 설명 시스템 부하가 지정된 수준 켜짐 아래로 떨어지면 PSU 팬이 (기본) 중지됩니다. 누르지 않음 꺼짐 PSU 팬이 계속 작동합니다. 누름 ⚠... - Page 57 目錄 規格 ..........................2 尺寸 ..........................3 電源接頭數量 ........................ 4 可拆卸接頭 ........................5 連接頭和電纜長度 ......................6 PCIe 16 針線材安裝 ...................... 8 Zero Fan 按鈕 ....................... 9...
- Page 58 規格 1000W 電壓 +3.3V +12V -12V +5Vsb 最大負載 22.0A 22.0A 83.5A 0.3A 3.0A 最小負載 0.0A 0.0A 0.0A 0.0A 0.0A 結合功率 (+5V&+3.3V) 120W 1000W 3.6W 15.0W 總功率 1000W 調節 ± 5% ± 5% ± 5% ± 5% ± 5% 紋波雜訊 30mVp-p 30mVp-p 50mVp-p 40mVp-p...
- Page 59 尺寸 150mm...
-
Page 60: 電源接頭數量
電源接頭數量 電源接頭 A1000G PCIE5 A850G PCIE5 A750G PCIE5 ATX12V (主機板) 20+4 針 PCIe 16 針 EPS12V (CPU) 4+4 針 PCIe (VGA) 6+2 針 SATA 15 針 週邊設備 (PATA) 4 針 FDD 4 針... -
Page 61: 可拆卸接頭
可拆卸接頭 CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16 Pin... -
Page 62: 連接頭和電纜長度
連接頭和電纜長度 600mm ATX12V 20+4 針 600mm PCIe 16 針 600mm PCIe 6+2 針 PCIe 16 針 PCIe 16 針轉 PCIe 6+2 針 600mm PCIe 6+2 針 150mm... - Page 63 700mm EPS12V 4+4 針 500mm 150mm (A850G PCIE5) (A750G PCIE5) SATA 15 針 150mm 150mm 500mm (A850G PCIE5) (A750G PCIE5) SATA 15 針 500mm 150mm 150mm 150mm (A1000G PCIE5) SATA 15 針 150mm 150mm 150mm 150mm 500mm 4 針 PATA 4 針...
-
Page 64: Pcie 16 針線材安裝
PCIe 16 針線材安裝 ⚠ 警告 使用前請確實插好插頭 。 未完全插入 完全插入... -
Page 65: Zero Fan 按鈕
Zero Fan 按鈕 按壓 Zero Fan 按鈕以開啓或關閉 Zero RPM Fan 模式 。 Zero Fan 按鈕 Zero RPM Fan 模式 說明 當系統負載低於特定水平時 ， 電 開啓 (預設) 源風扇停止運轉 。 彈起 關閉 電源風扇持續運轉 。 壓下 ⚠ 重要 Zero RPM Fan 模式預設為開啓狀態 ； 按壓按鈕關閉 。... - Page 66 目录 产品规格 ........................2 尺寸 ..........................3 电源接口数量 ........................ 4 可拆卸接口 ........................5 连接口和电缆的长度 ....................6 PCIe 16 针电缆安装 ...................... 8 Zero Fan 按钮 ....................... 9...
-
Page 67: 产品规格
产品规格 1000W 电压 +3.3V +12V -12V +5Vsb 最大负载 22.0A 22.0A 83.5A 0.3A 3.0A 最小负载 0.0A 0.0A 0.0A 0.0A 0.0A 组合功率 (+5V&+3.3V) 120W 1000W 3.6W 15.0W 总功率 1000W 调节 ± 5% ± 5% ± 5% ± 5% ± 5% 波纹噪声 30mVp-p 30mVp-p 50mVp-p 40mVp-p... - Page 68 尺寸 150mm...
-
Page 69: 电源接口数量
电源接口数量 电源接口 A1000G PCIE5 A850G PCIE5 A750G PCIE5 ATX12V (主板) 20+4 针 PCIe 16 针 EPS12V (CPU) 4+4 针 PCIe (VGA) 6+2 针 SATA 15 针 外围设备 (PATA) 4 针 FDD 4 针... -
Page 70: 可拆卸接口
可拆卸接口 CPU & PCI-E ATX 24P SATA & MOLEX PCIe 16 针... -
Page 71: 连接口和电缆的长度
连接口和电缆的长度 600mm ATX12V 20+4 针 600mm PCIe 16 针 600mm PCIe 6+2 针 PCIe 16 针 PCIe 16 针转 PCIe 6+2 针 600mm PCIe 6+2 针 150mm... - Page 72 700mm EPS12V 4+4 针 500mm 150mm (A850G PCIE5) (A750G PCIE5) SATA 15 针 150mm 150mm 500mm (A850G PCIE5) (A750G PCIE5) SATA 15 针 500mm 150mm 150mm 150mm (A1000G PCIE5) SATA 15 针 150mm 150mm 150mm 150mm 500mm 4 针 PATA 4 针...
-
Page 73: Pcie 16 针电缆安装
PCIe 16 针电缆安装 ⚠ 警告 使用前请确认将电缆完全插入。 未完全插入 完全插入... -
Page 74: Zero Fan 按钮
Zero Fan 按钮 按下 Zero Fan 按钮可打开或关闭 Zero RPM Fan 模式 。 Zero Fan 按钮 Zero RPM Fan 模式 描述 打开 当系统负载降至指定级别以下 (默认) 时， 电源风扇将停止。 未按下 关闭 电源风扇持续运行。 按下 ⚠ 注意 在默认情况下 Zero RPM Fan 模式处于活动状态； 可按下按钮停用它。... - Page 75 Regulatory Notices KC인증서 MPG A1000G PCIE5 제품명: 컴퓨터용 전원공급장치 모델: MPG A1000G PCIE5 A/S TEL: 1644-4038 XU100111-22090B 제조자: Channel Well Technology (Guangzhou) Co., Ltd. R-R-MSI-MPGA1000G 제조국가: 중국 MPG A850G PCIE5 제품명: 컴퓨터용 전원공급장치 모델: MPG A850G PCIE5 A/S TEL: 1644-4038 XU100111-22089B 제조자: Channel Well Technology (Guangzhou) Co., Ltd.
- Page 76 Приложение к руководству пользователя 1. Оборудование • блок питания 2. Модель • MPG A1000G PCIE5 • MPG A850G PCIE5 • MPG A750G PCIE5 3. Торговая марка 4. Назначение • Источник питания преобразует переменный ток в постоянный, и стабильный источник питания обеспечивает бесперебойную работу всей системы...
- Page 77 15. Правила и условия реализации • Без ограничений 16. Правила и условия утилизации • По окончании срока службы оборудования, пожалуйста, свяжитесь с авторизованным сервисным центром MSI, чтобы получить информацию о его утилизации. 17. Действия в случае обнаружения неисправности оборудования • В случае обнаружения неисправности: 1.
