SIMPA HZB62GN User Instructions

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
嵌入式煮食爐
Built-in Hob
型號
:
HZB62GN
Model
使用說明書
User Instructions
香港煤氣適用
For Hong Kong Town Gas

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HZB62GN and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SIMPA HZB62GN

Summary of Contents for SIMPA HZB62GN

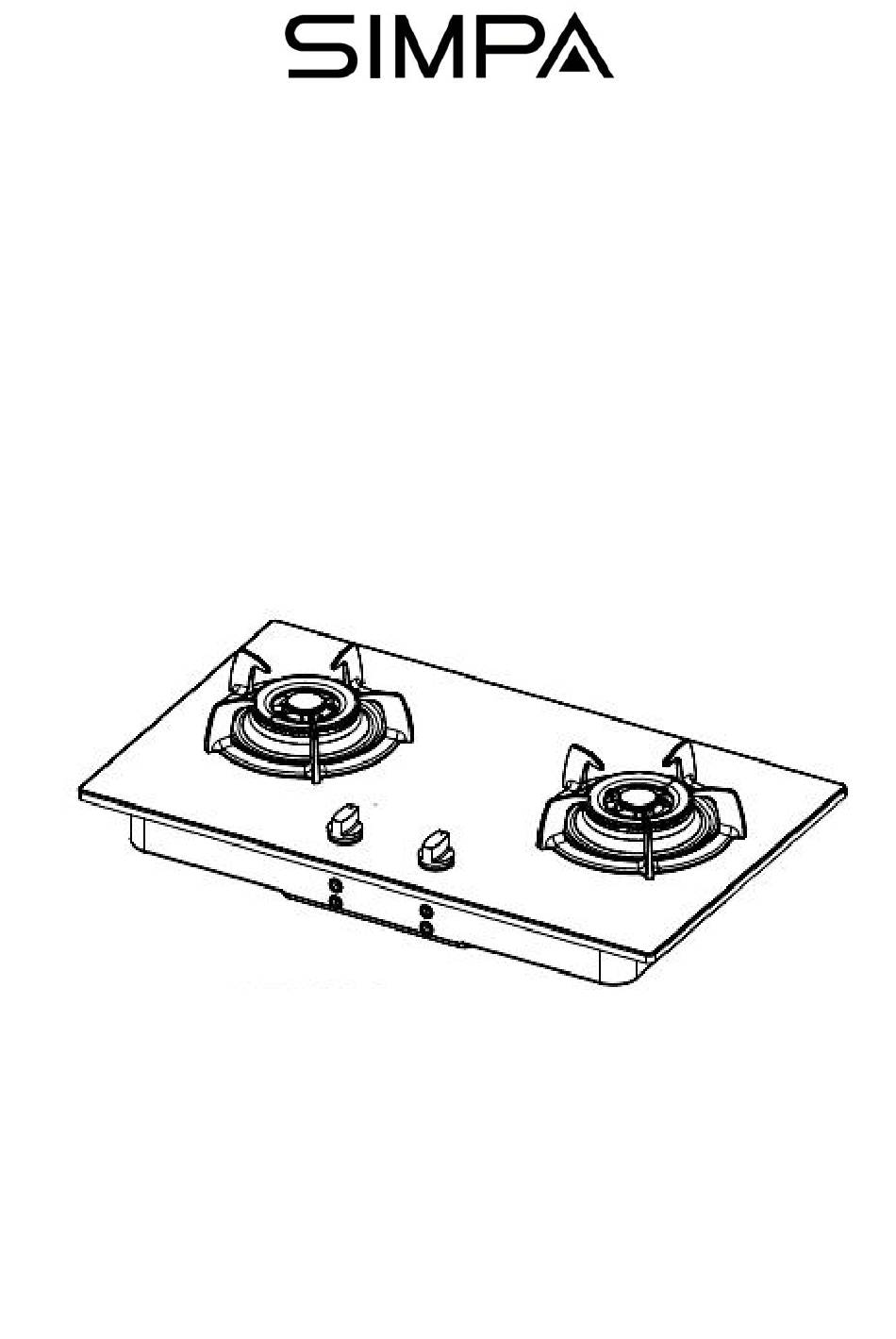

  • Page 1 嵌入式煮食爐 Built-in Hob 型號 HZB62GN Model 使用說明書 User Instructions 香港煤氣適用 For Hong Kong Town Gas...
  • Page 3 目錄 重要安全指示 …………………………………………………………………. 第 頁 安裝指示 ……………………………………………………………………….. 第 頁 操作指示 ………………………………………………………………………. 第 頁 保養 ………………………………………………………………………………. 第 頁 故障處理……………………………………………………………………..….. 第 頁 規格 ………………………………………………………………………………. 第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的安裝， 必須由註冊氣體裝置技工執行，而該技工已於相關的氣體工程類別註冊及受 聘於註冊氣體工程承辦商。...

  • Page 4: 重要安全指示

    重要安全指示 以下指示對爐具的安全操作十分重要，請詳細閱讀，如有查詢和服務要求，請致電煤氣公司 24 小時客戶服 務熱線 2880 6988。 安裝 1. 使用認可印有機電工程署批准標記（例如：機電工程署批准 EMSD APPROVAL GTXXXX） 的氣體接駁 喉管連接爐具，或使用機電工程署接納的其他恰當方法。 2. 必須安裝穩壓器 (ELITRE, EL-125)，並確定壓力設定為 1.0 千帕。 3. 當在櫥櫃面安裝嵌入式氣體煮食爐時，檢查面板進風口(如適用)沒有阻塞，以確保煮食爐在使用時操作 正常。 4. 爐具必須安裝在空氣流通之房間內。 5. 不要將易燃物料、噴霧及壓縮容器置於爐具下方的廚櫃內。 使用 1. 當懷疑洩漏氣體時，將窗戶打開，以及關閉煤氣錶閥。切勿操作任何電器或電掣開關。切勿在現場使用 任何電話。在現場以外的地方，致電煤氣公司緊急事故熱線，電話：2880 6999。 2. 請參照說明書內指引正確使用爐具。 3. 爐具只供家用，切勿用於工商業用途。 4. 除了煮食外，切勿使用爐具作其他用途，例如烘乾衣物。 5. 使用爐具前，請開啟窗戶和排氣系統。 6.
  • Page 5 重要安全指示 20. 燒開水或煮湯時，注入的水量連湯料不可超過器皿容量三分之二，溢出液體會影響燃燒和損壞爐具。 21. 使用小火時，不應急速打開爐具下方的廚櫃門，以免氣流弄熄爐火。 22. 烹調時，請盡量蓋上鍋具。而鍋具的手柄亦應轉向適當位置，避免受熱或碰撞。 23. 請勿在爐具附近使用噴霧產品。 24. 使用後，應將所有旋鈕設於關閉位置。 25. 當爐具熱時，請勿清洗面板。 26. 使用後爐架會很熱，冷卻後方可清潔。 27. 此煮食爐的面板是用強化玻璃製造，較一般玻璃安全，但仍須注意以下事項，避免玻璃面板爆裂： 經常清潔爐頭以保持火孔暢通，如滾瀉食物及汁液，應在爐具冷卻後儘快清潔爐頭 。  如爐具出現異常聲響，應先關火。在爐具完全冷卻後，檢查爐頭蓋及放好爐頭蓋，並重新點火。若問題  持續，聯絡煤氣公司進行檢查。 切勿以硬物撞擊或刮傷面板。  切勿將重物或器皿放置於玻璃面板上。  保養 1. 定期檢查氣體喉管狀況，確保沒有紐結或裂縫，若發現損壞，請聯絡煤氣公司更換喉管。 2. 讓爐具完全冷卻後，才可進行清潔。 3. 進行清潔時，應穿上保護手套避免割傷。避免接觸爐具的內部零件。 4. 清洗爐頭蓋及爐頭身後，用乾布將爐頭蓋完全抹乾，爐頭火孔不可留有水份，以免影響燃燒。 5. 使用前和使用後，注意爐頭的狀況和清潔。以下不正常狀況會產生燃燒不良，進而引致爐具損壞。請確保 採取相應措施，糾正有關問題。 不正常情況 處理措施...

  • Page 6: 安裝指示

    安裝指示 安裝位置 開孔尺寸（I）： 寬 670 x 深 350 毫米 爐具須安裝在空氣流通之房間內，但切勿置於強風直接吹入的位置。 附近不可放置易燃物料（如紙張、油類）、可燃物料、噴霧及壓縮容 器。爐具與周圍可燃物料應保持 150 毫米以上的距離。爐具上方須 保留最少 650 毫米空間。安裝於爐具上方的抽油煙機，必須與爐架 面保留最少 650 毫米的距離。如抽油煙機要求不同的安裝距離，則 採用較大間距。爐具於煮食時的煙氣應經由抽油煙機排走。 最少100 此爐具適合安裝於兩個不同的開孔尺寸。 圖 1 開孔尺寸（II）：  開孔尺寸（I）：寬 670 x 深 350 毫米 寬 703 x 深 403 毫米 依照圖 1 在枱面預留開孔，枱面深度不少於 600 毫米。 ...
  • Page 7 安裝指示    爐頭放置 芯火爐頭蓋 使用前，確定以下配件已置於正確位置: 外環爐頭蓋 定位針 定位槽 爐頭身 爐碟 熄火安全感應頭 點火電極 爐頭座 芯火爐頭蓋傾斜   外環爐頭蓋傾斜  爐架放置 爐架 將爐架對準爐碟平放。  爐架放置錯誤...

  • Page 8: 操作指示

    操作指示 爐具介紹 產品具有智慧功能，可通過智能手機監察運作狀況及遙距關火。有關操作及配對流程請查閱「煤氣智慧爐 具簡介」。 各部份名稱 爐架 芯火爐頭蓋 外環爐頭蓋 爐頭身 強化玻璃面板 底盤 爐碟 控制旋鈕 電池盒 前 煤氣接口...
  • Page 9 操作指示  點燃爐頭   火力調節  關閉爐頭  HZB62GN 旋鈕標示 中火 點火 / 最大 中火 最小 關閉位置...
  • Page 10 保養   一般 清潔爐具...

  • Page 11: 故障處理

    故障處理 如爐具出現異常或故障，應先關火。請先確保爐具完全冷卻後，才進行任何故障處理。如採取以下處理方法 後仍然無效，請致電煤氣公司客戶服務熱線2880 6988安排維修。 故障 原因 處理方法 電池已耗盡。 更換電池。 1. 沒有點燃火花 電池擺放錯誤。 正確裝上電池。 點火電極上有污垢或沾濕。 清理及抹乾點火電極。 未開啟煤氣錶閥及／或爐具供氣閥。 完全開啟煤氣錶閥及／或爐具供氣閥。 2. 沒有爐火 喉管內含有空氣。 重複點火至喉管內空氣完全排出。 錫紙碟阻塞爐頭。 除去錫紙碟。 點火電極上有污垢或沾濕。 清理及抹乾點火電極。 熄火安全裝置上有污垢。 清理熄火安全裝置。 3. 不能保持爐火 未完全按下旋鈕或旋鈕沒有轉至點燃 按下旋鈕及轉至點火位置。 位置。 熄火安全裝置上有污垢。 熄火安全裝置上有污垢。 4. 使用中熄火 爐火過弱被風吹熄，熄火安全裝置啟 旋鈕轉至關閉位置。等待1分鐘，重新 動。 點火。 4小時自動熄火安全裝置啓動。...
  • Page 12 規格 型號 HZB62GN 氣體種類 香港煤氣 供氣壓力(千帕) 穩壓器出口壓力(千帕) 氣體入口接駁 ½吋英制陽螺紋 面板物料 強化玻璃 至廚檯面 66 x 760 x 450 整體尺寸 (毫米) 至爐面 81 x 760 x 450 (高 x 闊 x 深) 至爐架 140 x 760 x 450 總額 額定熱負荷 (千瓦) 左爐頭...

  • Page 14: Table Of Contents

    Content Important Safety Instructions Installation Instructions Operating Instructions Maintenance Trouble Shooting Specifications Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by registered gas contractors.

  • Page 15: Important Safety Instructions

    Important Safety Instructions The following instructions are very important to safe operation of gas appliance. Please read through them carefully. Please contact Towngas Company on 2880 6988 for enquiry and services. Installation 1. Use approved gas tubing bearing EMSD approval marking (such as: 機電工程署批准 EMSD APPROVAL GTXXXX) for connection to appliance or other appropriate methods accepted by EMSD.
  • Page 16 Important Safety Instructions 20. Do not fill water including soup ingredients over two-thirds of utensil volume when boiling water or soup. Spilled liquid of boiling will affect combustion and damage the appliance. 21. When the appliance is operating at low flame, do not open underneath cabinet door rapidly; otherwise, flame may be extinguished by air draught.

  • Page 17: Installation Instructions

    Installation Instructions Installation Position Cut-out dimension（I）： W670 xD350mm Install the appliance in a well-ventilated room, but do not install at the position of strong wind. Keep it away from any flammable objects (such as paper, oil), combustible, sprays or pressurized containers. The appliance should be installed with a distance of more than 150mm away from surrounding combustible materials.
  • Page 18 Installation Instructions    Placement of Burner Simmer Burner Cap Outer Ring Burner Cap Locating Locating Pin Slot Burner Body Cover Disc Flame Failure Locating slot of outer ring burner cap should be matched with the locating pin of burner body. Ignition Electrode Burner Base Tilted simmer burner cap...

  • Page 19: Operating Instructions

    Operating Instructions Appliance Descriptions Appliance comes with smart function, user can monitor operation status and remotely shut off flame with a smartphone. For more information about control and paring, please refer to “Towngas Smart Appliance Introduction”. Components Names Pan Support Simmer Burner Cap Outer Ring Burner Cap Burner Body...
  • Page 20 After ignition, turn the rotary knob to adjust flame power according to cooking needs. Minimum flame power is located at the end of anti-clockwise direction.  Turning Off Burner Turn the rotary knob to the off position.  Indications of HZB62GN Rotary Knob Medium Ignition / Maximum Medium Minmium Off position...

  • Page 21: Maintenance

    Maintenance   To maintain the appliance properly, follow the below instructions to clean it regularly: General  Do not use steam cleaners for cleaning;  Avoid leaving acidic or alkaline substances on the appliance (vinegar, brine, lemon juice, etc); ...

  • Page 22: Trouble Shooting

    Trouble Shooting If abnormality or fault is observed, turn off flame. Ensure that the appliance cools down completely before un- dertaking remedial measures. If not effective after undertaking the following remedial actions, please contact Towngas customer service hotline on 2880 6988 for services. Fault Cause Remedy...

  • Page 23: Specifications

    Specifications Model HZB62GN Gas Type Hong Kong Town Gas Gas Supply Pressure (kPa) Governor Outlet Pressure (kPa) Gas Inlet Connection ½” BSP Male Thread Top Plate Material Tempered Glass To Bench Top 66 x 760 x 450 Dimensions (mm) To Top Plate...
  • Page 24 202206...
