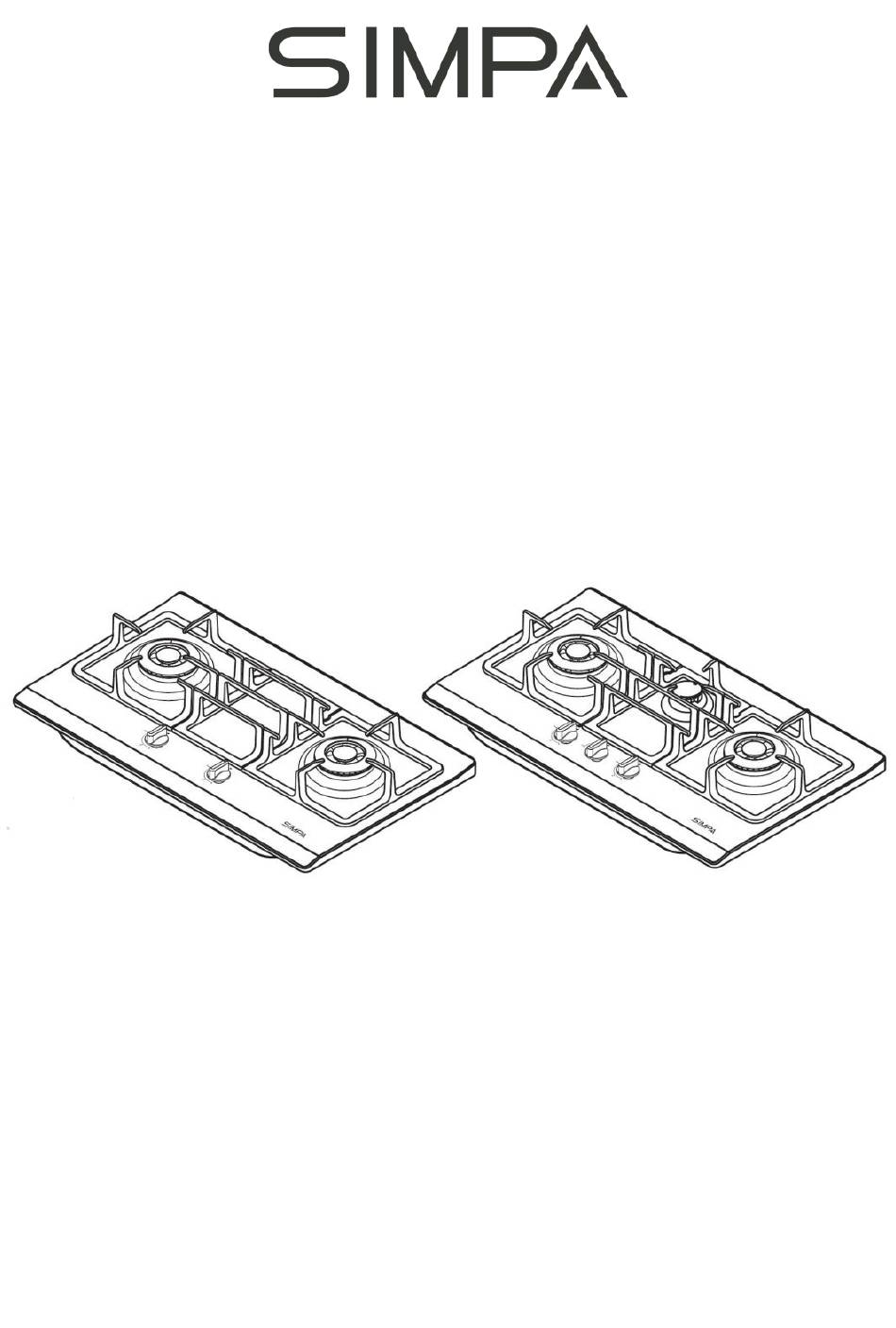

- Page 1 嵌入式煮食爐 Built-in Hob 使用說明書 User Instructions 型號 SRDB62S SRDB63S Model SRDB62S SRDB63S 香港煤氣適用 For Hong Kong Town Gas...
-
Page 3: Table Of Contents
目錄 重要安全指示 ………………………………………………… 第 頁 產品介紹 ……………………………………………………… 第 頁 安裝指示……………………………………………………… 第 頁 操作指示 ……………………………………………………… 第 頁 第 頁 保養 …………………………………………………………… 故障處理方法 ………………………………………………… 第 頁 第 頁 規格 …………………………………………………………… 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的安裝， 必須由註冊氣體裝置技工執行，而該技工已於相關的氣體工程類別註冊及受 聘於註冊氣體工程承辦商。... -
Page 4: 重要安全指示
重要安全指示 謝謝閣下選購簡 的產品。以下指示對氣體爐具的安全操作十分重要，請詳細閱讀。如有查詢和服務要求， 栢 請致電煤氣公司客戶服務熱線 2880 6988。 安裝 1. 使用認可印有機電工程署批准標記 (例如: 機電工程署批准 EMSD APPROVAL GTXXXX) 的氣體接駁喉管 連接爐具或使用機電工程署接納的其他恰當方法。 2. 必須安裝穩壓器，(林內 C002D-04000-2)，並確定壓力設定為 1.0 千帕。 3. 當在灶櫃面安裝嵌入式氣體煮食爐時，檢查面板進氣口沒有阻塞，以確保煮食爐在使用時操作正常。 4. 爐具必須安裝在空氣流通之房間內。 使用 1. 當懷疑洩漏氣體時，將窗戶打開，以及關閉煤氣錶閥。切勿操作任何電器或電掣開關。切勿在現場使用 任何電話。在現場以外，致電煤氣公司緊急事故熱線，電話 2880 6999 。 2. 請參照說明書內指引正確使用爐具。 3. 除了煮食外，切勿使用氣體煮食爐作其他用途，例如烘乾衣物。 4. 該爐具只供家用，切勿用於工商業用途。 5. 切勿在爐頭加上錫紙碟，這會引致燃燒問題。 6. - Page 5 重要安全指示 23. 烹調時，請盡量蓋上鍋具。而鍋具的手柄亦應轉向適當位置，避免受熱或碰撞。 24. 請勿在爐具附近使用噴霧產品。 25. 爐具使用時及使用後會產生高溫，切勿觸摸爐內發熱元件或讓兒童走近。 26. 使用後，應將所有控制裝置設於「關閉」位置。 27. 使用煮食爐時必須注意以下事項： 經常清潔爐頭組件以保持火蓋焰孔暢通，如滾瀉食物及汁液，應在爐頭組件冷卻後儘快作出妥善清潔。 如煮食爐出現不尋常聲音，應即停用並安排氣體供應公司或爐具進口商檢查。 切勿使用過大的器皿煮食。 切勿以硬物撞擊或將重物放置於面板。 切勿放置煮食器皿在面板上。 28. 任何因不正確使用爐具，所引致的財物損失或人物傷亡，煤氣公司概不負責。 保養 1. 讓氣體煮食爐完全冷卻後，才可進行清潔。 2. 清洗爐頭蓋及爐頭身後，用乾布完全抹乾，爐頭火孔不可留有水份，以免影響燃燒。 3. 避免接觸煮食爐內部，若有需要進行清潔，應穿上保護手套，防止割傷。 4. 定期檢查氣體軟喉狀況，確保沒有紐結或裂縫，若發現軟喉有損壞，聯絡煤氣公司更換喉管。 5. 使用前和使用後，注意爐頭的狀況和清潔。以下不正常狀況會產生燃燒不良，進而引致部件損壞，確保採 取相應措施，糾正有關問題。 不正常情況 處理措施 爐頭蓋及爐頭身變形 聯繫煤氣公司更換零件。 待冷卻後，重新放好爐頭蓋和爐頭身，爐頭蓋的 爐頭蓋及爐頭身傾斜...
-
Page 6: 產品介紹
產品介紹 這爐具是專為香港各式煮食需要而設計。電子連續點火系統，旋鈕式火力控制，火力特強，兼備獨立芯火，適 合講究鑊氣的中式烹調；爐面採用優質耐用不鏽鋼物料，密封式爐頭設計，清潔容易，美觀大方。 產品備有防漏熄火安全裝置， 如爐火意外熄滅，會自動關閉氣體，確保安全。 各部份名稱及組成 爐架 爐架 爐架 爐架 內爐頭蓋 外爐頭蓋 爐頭蓋 爐頭身 爐頭身 供氣接口 後 C 型電池 不鏽鋼面板 控制旋鈕 底盤 註：爐頭為可移出部份，包括爐頭蓋和爐頭身 特點包括: 密封爐頭，清理容易 強勁雙環爐頭、獨立芯火，滿足各式煮食需要 電子連續點火系統，旋鈕式火力控制，操作簡單靈活 銅合金製爐頭蓋，表面加上耐高溫塗層，槽式火孔，堅固耐用 熄火安全裝置，確保安全... -
Page 7: 安裝指示
安裝指示 安裝前 拆除包裝及從包裝取出配件時，應小心處理，並檢查氣體煮食爐及配件有否損壞。如發現問題，請 勿安裝或使用爐具及與煤氣公司聯絡。 請將所有包裝物料及部件 (包括發泡膠、膠袋、紙板及固定釘等) 放置於兒童不能觸及的地方，以免 造成危險。 當在灶櫃面安裝嵌入式氣體煮食爐時，灶櫃設施需與氣體爐具配合以確保爐具在使用時操作正常。 不應將易燃物料、噴霧及壓縮容器放置在灶櫃內。 爐具須安裝在空氣流通之房間內，附近不可放置易燃物品如紙張、油類等。 爐具須放置在穩固及平的櫃面上，請依照(圖一)所示的開孔尺寸及位置。 此爐具的安裝位置應與周圍可燃燒物料距離 150 毫米以上。 若在嵌入式氣體煮食爐下安裝其它器具（例如 : 洗碗碟機、洗衣機）， 請保留最少 10 毫米的距離。 若其它器具的安裝指引要求不同的間距，應採用較大者。 安裝嵌入式氣體煮食爐時，下方如設有會產生氣流的爐具或設備（例如 : 焗爐、乾衣機），必須加 裝隔層板並以矽膠密封所有縫隙，避免氣流影響氣體煮食爐運作。 安裝於爐具上方的抽油煙機，須與爐頭保留最少 650 毫米的距離 。 櫃面開孔尺寸... - Page 8 安裝指示 使用前，確定以下配件已置於正確位置： 1. 將爐頭身安放於爐頭座，爐頭身的凹槽對準面板的定位針。 2. 爐頭蓋放置在爐頭身上，放置時不可傾斜和有空隙。 若爐頭蓋及爐頭身未安裝正確，會導致無法點火。 火焰不均和回火會導致不完全燃燒、 一氧化碳中毒或爐頭變形。 火焰進入爐具內，會導致損毀。 3. 將爐架安放於面板上。...
-
Page 9: 操作指示
操作指示 每個爐頭火力大小的標誌清晰印於面板上。 點燃氣體爐頭 按下需點燃的爐頭的旋鈕，以逆時針方向轉動旋鈕至標誌所示之最大火力位置 ，火花將點燃爐頭。若放 開控制旋鈕後，而爐火熄滅，請重複點火程序。 注意︰請勿按下點火旋鈕超過 10 秒。如爐頭於 10 秒後仍未燃點，請打開房間門， 等待最少 1 分鐘後，可再試燃 點。 火力調節 中央爐頭 注意︰將火力調得過弱時，熄火安全裝置將開啟，熄滅火苖。這屬於正常現象，並非故障。 熄火 將旋鈕轉回至“ ”位置熄火，爐火便會熄滅。 ●... - Page 10 保養 進行任何清潔工作時，必須將爐具切斷閥關閉，並須待爐具及所有配件冷卻後才可進行。 清潔氣體煮食爐 定期以沾有中性洗滌劑和温水的半濕海綿、抹布等清潔爐頭、爐架及爐碟，並用乾布拭乾。 煮食時滾瀉的食物或液體必須以乾抹布清潔。 一般情況下，不應接觸氣體煮食爐內部，若有需要進行清潔，應穿上保護手套，避免割傷。 清潔爐頭 當爐頭蓋噴孔被污物阻塞時，將爐頭蓋取出，以中性洗滌劑和温水清理，並妥善放回爐頭身上。 使用非金屬刷子及温和清潔劑清理爐頭蓋。 漂白劑、強鹼性洗潔劑、去污粉等，會導致爐頭蓋表面塗層損毀，不可使用。 清洗完畢後，用乾布將爐頭蓋完全抹乾，爐頭蓋的噴孔內，不可留有水份，以免影響燃燒。 將爐頭蓋正確地放回原位，爐頭蓋的定位針是對準爐頭身的凹位，爐頭蓋不可傾側。 注意爐頭狀況，確保爐頭沒有變形或傾斜，爐頭火孔不可被堵塞。 清潔面板 切勿使用利器如螺絲起子及研磨粉以防止刮花面板和印刷圖案。 用乾淨柔軟沾有温和清潔劑的濕布抹面板。 使用沾有液體(乳化) 清潔劑的布清除燃焦及黏著的污物。 清潔搪瓷及金屬配件 請定期以中性洗滌劑和温水清潔配件以保其表面塗層。 切勿使用研磨粉，以免刮花配件表面。 請勿殘留任何酸性或鹼性物質於配件上 (例如 : 醋、檸檬汁、鹽及蕃茄醬)。...
-
Page 11: 故障處理方法
故障處理方法 電池已耗盡。 更換電池。 電池擺放錯誤。 正確裝上電池。 點火電極上有污垢或沾濕。 清理及抹乾點火電極。 未開啟煤氣錶閥及／或爐具供氣閥。 完全開啟煤氣錶閥及／或爐具供氣閥。 喉管內含有空氣。 重複點火至喉管內空氣完全排出。 錫紙碟阻塞爐頭。 除去錫紙碟。 點火電極上有污垢或沾濕。 清理及抹乾點火電極。 熄火安全裝置上有污垢。 清理熄火安全裝置。 未完全按下旋鈕或旋鈕沒有轉至點燃位 按下旋鈕及轉至點火位置。 置。 熄火安全裝置上有污垢。 清理熄火安全裝置。 爐火過弱被風吹熄，熄火安全裝置啟動。 旋鈕轉至關閉位置。等待 1 分鐘，重新點火。 爐頭蓋及爐頭身有污垢。 使用暖水及清潔劑清洗爐頭蓋及爐頭身。抹乾 後放好，重新點火。 爐頭蓋及爐頭身變形。 聯繫煤氣公司更換零件。 爐頭蓋及爐頭身擺放不正確。 待爐具冷卻後，重新放好爐頭蓋及爐頭身，並 重新點火。 爐頭蓋及爐頭身擺放不正確。 待爐具冷卻後，重新放好爐頭蓋及爐頭身，並 重新點火。 殘留在爐頭內的氣體瞬間燃燒。 屬正常，不需處理。... - Page 12 規格 型號 SRDB62S SRDB63S 氣體種類 香港煤氣 香港煤氣 供氣壓力(千帕) 穩壓器出口壓力(千帕) 氣體入口接駁 ½吋英制陽螺紋 ½吋英制陽螺紋 面板物料 不鏽鋼 不鏽鋼 至廚檯面(毫米) 54 x 770 x 452 54 x 770 x 452 整體尺寸 至爐面(毫米) 72 x 770 x 452 72 x 770 x 452 (高x闊x深) 至爐架(毫米)
- Page 14 Contents Important Safety Instructions Product Description Installation Instructions Operating Instructions Maintenance Trouble Shooting Specifications Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by registered gas contractors.
-
Page 15: Important Safety Instructions
Important Safety Instructions Important Safety Instructions Thank you for choosing SIMPA products. The following instructions are very important to safety operation of gas cooker. Please read through them carefully. For any enquiries and service requests, please call Towngas Customer Services Hotline 2880 6988 . - Page 16 Important Safety Instructions 23. Always use pots with a cover and make sure that the handles of the pots are correctly positioned to avoid heating and collision of handles. 24. Do not use sprays near the appliance when it is being used. 25.
-
Page 17: Product Description
Product Description This appliance is designed for to meet versatile cooking needs and design in Hong Kong. Electronic continuous ignition system, rotary flame control ,and powerful flame with independent simmer flame is suitable for Chinese cooking. Quality durable stainless steel top plate and sealed burner design are good for cooking and easy cleaning. -
Page 18: Installation Instructions
Installation Instructions Before Installation After having removed the various loose parts from the internal and external packing, make sure that the gas hob is not damaged. In case of doubt, do not install or use the appliance and contact Towngas Company. - Page 19 Installation Instructions Make sure that the following parts are fitted properly before use: 1. Fit burner body on burner base. Align slot of burner body with guide pin of top plate. 2. Fit burner cap on burner body properly without gap. ...
-
Page 20: Operating Instructions
Operating Instructions Flame power icons are clearly shown on top plate. Ignition of Gas Burner Press and rotate the corresponding flame control knob anti-clockwise to the maximum position . Burner is ignited by sparks. After releasing the knob, make sure the flame persists; otherwise repeat the operation. -
Page 21: Maintenance
Maintenance Before cleaning the appliance, it should be completely close the gas meter valve and / or appliance isolation valve. Allow the appliance to cool down before performing any maintenance and cleaning. Cleaning Gas Hob Regularly use any neutral cleaning agent and semi-wet sponge or cloth to clean the burner, pan support and top plate. -
Page 22: Trouble Shooting
Trouble Shooting If abnormality or fault is observed, turn off flame. Ensure that the appliance cools down completely before undertaking remedial measures. If not effective after undertaking the following remedial actions, please contact Towngas customer service hotline on 2880 6988 for services. Fault Cause Remedy... -
Page 23: Specifications
Specifications Model SRDB62S SRDB63S Gas Type Hong Kong Town Gas Hong Kong Town Gas Gas Supply Pressure (kPa) Governor Outlet Pressure (kPa) ½ B.S.P (Male) ½ B.S.P (Male) Gas Inlet Connection Top Plate Material Stainless Steel Stainless Steel To Bench Top (mm) - Page 26 202201...
