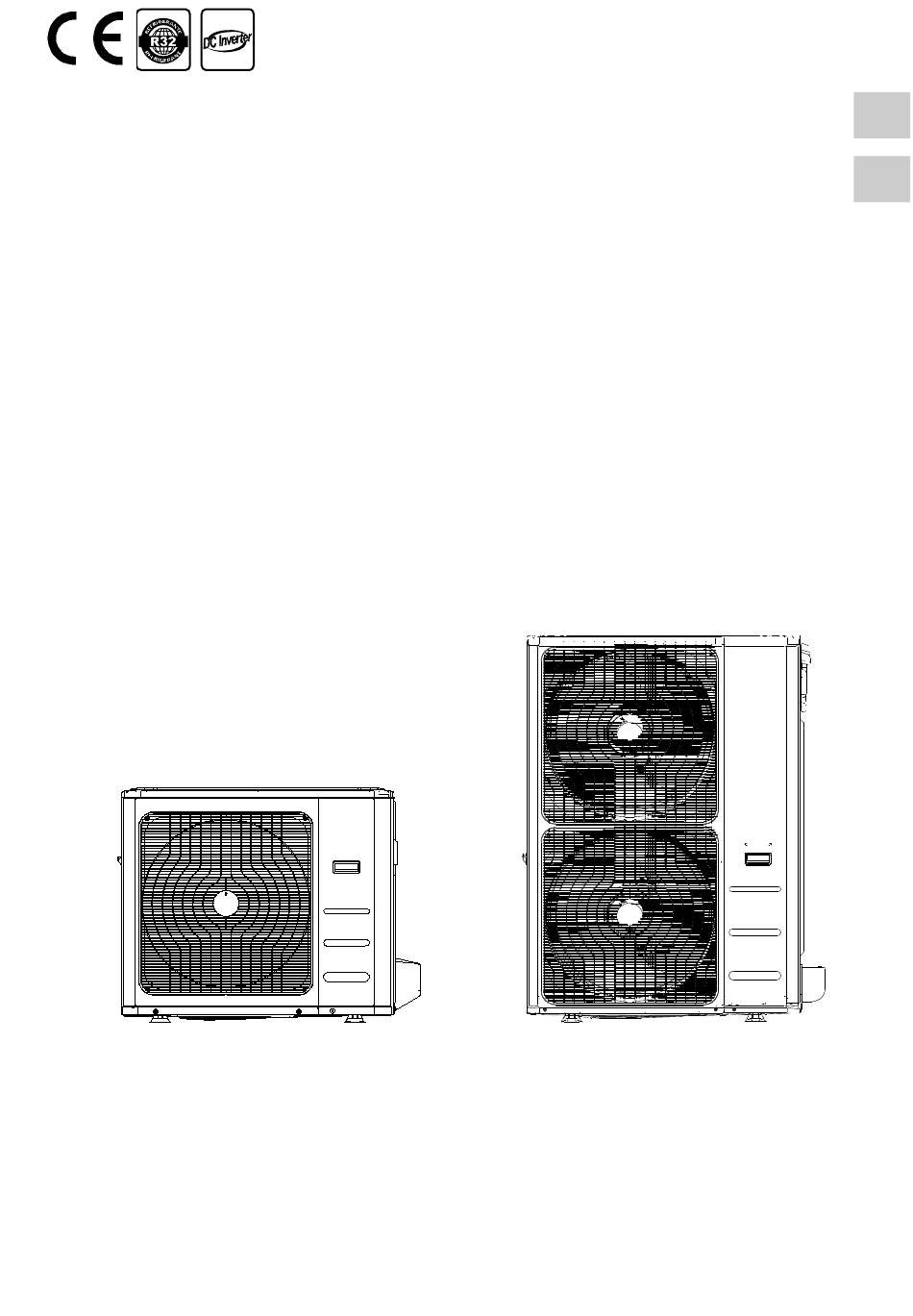

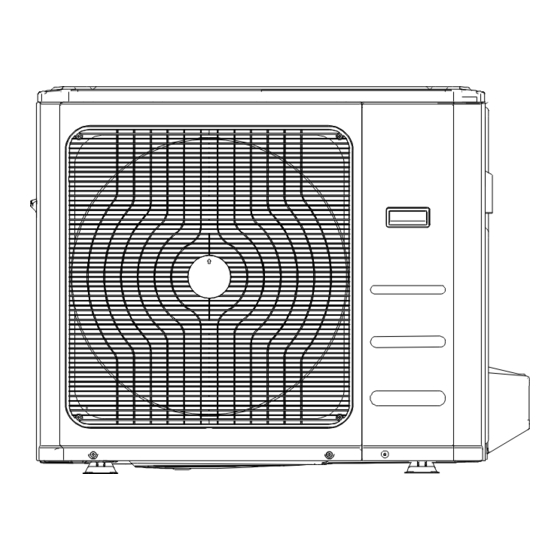

MANUALE UTENTE - INSTALLATORE PER UNITA' ESTERNE
USER'S – INSTALLER'S MANUAL FOR OUTDOOR UNITS
Questo manuale è stato creato per scopo informativo. La ditta declina ogni responsabilità per i risultati di una progettazione o di una installazione
basata sulle spiegazioni e le specifiche tecniche riportate in questo manuale. E' inoltre vietata la riproduzione anche parziale sotto qualsiasi forma
This manual has been created for informative purposes. The company declines any responsibility for the results of projects or installations based on
the explanations and the technical specifications provided in this manual. It is besides forbidden the reproduction under any form of the texts and of
MONO DC AND SUPER DC INVERTER
dei testi e delle figure contenute in questo manuale.
the figures contained in this manual.
3500 W
5300 W
7100 W
10500 W
14000 W
17600 W
IT
EN
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for MAXA 3500 W
Summary of Contents for MAXA 3500 W
- Page 1 MANUALE UTENTE - INSTALLATORE PER UNITA’ ESTERNE USER’S – INSTALLER’S MANUAL FOR OUTDOOR UNITS MONO DC AND SUPER DC INVERTER 3500 W 5300 W 7100 W 10500 W 14000 W 17600 W Questo manuale è stato creato per scopo informativo. La ditta declina ogni responsabilità per i risultati di una progettazione o di una installazione basata sulle spiegazioni e le specifiche tecniche riportate in questo manuale.
- Page 2 Serie / Series / Serie / Serie / Série MANUALE UTENTE-INSTALLATORE USER’S-INSTALLER’S MANUAL MONO DC INVERTER OUTDOOR UNITS I prodotti elettrici ed elettronici di eventuale scarto non dovranno essere disposti con i UNITA’ ESTERNE DC INVERTER normali rifiuti domestici, ma smaltiti a norma di legge RAEE in base alle direttive Europee 2002/96/CE e suc-cessive modifiche 2003/108/CE, informandosi presso il Comune di Emissione / Issue Sostituise / Supersedes...
-
Page 3: Table Of Contents
ITALIANO INDICE 1. INFORMAZIONI GENERALI -------------------------------------------------------------------------------------------------- 3 2. CONSERVAZIONE DEL MANUALE ---------------------------------------------------------------------------------------- 3 3. PRECAUZIONI PER LA SICUREZZA -------------------------------------------------------------------------------------- 3 4. REFRIGERANTE R32 ---------------------------------------------------------------------------------------------------------- 3 5. NORME D’INSTALLAZIONE ------------------------------------------------------------------------------------------------- 4 6. PRECAUZIONI PER L’INSTALLAZIONE ---------------------------------------------------------------------------------- 4 7. INFORMAZIONI IMPORTANTI PER L’UTILIZZATORE --------------------------------------------------------------- 5 8. -
Page 4: Informazioni Generali
1. INFORMAZIONI GENERALI L'azienda declina ogni responsabilità per lesioni personali o danni all'apparecchiatura causati da errata installazione e la messa in esercizio non è necessaria e dal mancato rispetto delle procedure e le istruzioni presente nel manuale, seguire le regole e le istruzioni riportate nel presente manuale. 2. -
Page 5: Norme D'installazione
5. NORME D'INSTALLAZIONE L’unità deve essere installata ad opera di un personale abilitato e qualificato, ed in ottemperanza alla legislazione nazionale vigente nel paese di destinazione. L’azienda non si assume nessuna responsabilità per danni insorti a causa della mancata osservanza di questo manuale. Prima di iniziare qualsiasi lavoro è... -
Page 6: Informazioni Importanti Per L'utilizzatore
• Assicurarsi che la rete elettrica e la potenza installata siano adeguatamente dimensionate per alimentare correttamente il condizionatore. • Prima di mettere in funzione il condizionatore, assicurarsi che i cavi elettrici, i tubi di scarico condensa e i collegamenti frigoriferi siano correttamente installati per eliminare i rischi di perdite d’acqua, perdite di gas refrigerante e scariche elettriche. -
Page 7: Precauzioni E Avvertenze Per L'utilizzo
• Spegnere l’interruttore dell’alimentazione elettrica se il condizionatore non è utilizzato per un periodo prolungato. • Quando l’interruttore dell’alimentazione elettrica è acceso, viene consumata elettricità anche se il sistema non sta funzionando. • Togliere la corrente di alimentazione al condizionatore per risparmiare energia. •... -
Page 8: Limiti Di Funzionamento
9. LIMITI DI FUNZIONAMENTO Raffreddamendo Riscaldamento Deumidificazione Temperatura interna 17°C 32°C 0°C 30°C 17°C 32°C 0°C 50°C Temperatura esterna -15°C 24°C 0°C 50°C (-15°C 50°C：per i modelli con Sistema di raffreddamento a bassa temperatura) 1. Se l'unità è utilizzata al di fuori di queste condizioni di temperatura, si possono verificare malfunzionamenti o gocciolamento dall'unità... -
Page 9: Spazi Tecnici Minimi
Unità: mm Modelli (W) 14000 W 1333 1045 17600 W 1333 1045 Usare sistemi di fissaggio adeguati per fissare saldamente l’unità esterna al pavimento. Quando si monta l’unità su un muro o su un tetto assicurarsi che i supporti siano ben fissati e che possano ATTENZIONE resistere a scosse e vento forte. -
Page 10: Lunghezze E Dislivelli Consentiti Delle Tubazioni Refrigerante
10.4 Lunghezze e dislivelli consentiti delle tubazioni refrigerante 1. Unità esterna 2. Unità interna 3. Tubazione lato gas (diametro maggiore) 4. Tubazione lato liquido 5. Tubo scarico condensa 6. Sifone Unità esterna installata in alto e unità interna in basso Unità... -
Page 11: Attacchi Frigoriferi Unità Esterne
Tubo di ramificazione (forma U) A Direzione di vista Sbagliato C o rr e to 10° 10° Superficie orizzontale Note: 1) La lunghezza equivalente del tubo di ramificazione è 0.5m per D3T-RC1 e 1m per D3T-RC2. 2) Maggiore è la lunghezza del tubo di collegamento, minore sarà l'efficienza del sistema. 10.5 Attacchi frigoriferi unità... -
Page 12: Installazione Del Raccordo E Del Tubo Di Scarico Condensa
• Il refrigerante utilizzato è R32. • Selezionare tubi in rame per gas e liquidi come indicato nella relativa tabella (vedere la tabella di specifiche delle tubazioni). • Prima di assemblare il tubo e il relativo isolante, coprire entrambe le estremità del tubo per proteggerlo da polvere e umidità. -
Page 13: Quantità Refrigerante Addizionale
■ Re-installare il coperchio della scatola dei componenti elettrici. 10.13 Specifiche dell’alimentazione elettrica e dei cavi di collegamento Pannello protezione 14000 W 17600 W MODELLI (W) 3500 W 5300 W 7100 W 10500 W ---- MONOFASE... - Page 14 ■ Schema unifilare Mod. 3500 W Mod. 5300 W – 17600 W Alimentazione elettrica Alimentazione elettrica Alimentazione elettrica Interruttore circuito (Disponibile in zona) Cavo alimentazione unità interna Interruttore circuito Cavo alimentazione unità esterna (Disponibile in zona) Unità Interna Unità esterna Cavo alimentazione Cavo collegamento alimentaczione unità...
-
Page 15: Controlli Dopo L'installazione E Prova Di Funzionamento
CONTROLLI DOPO L’INSTALLAZIONE E PROVA DI FUNZIONAMENTO 11.1 Controlli dopo l’installazione Punti di controllo Errore possibile L’unità è stata fissata correttamente? L'unità potrebbe cadere, vibrare o fare rumore. La verifica di fughe di gas è stata eseguita Può causare raffreddamento (riscaldamento) insufficiente. correttamente? Ciò... -
Page 16: Malfunzionamenti
12 MALFUNZIONAMENTI Arrestare l’operazione e spegnere l’alimentazione e poi contattare il fornitore od il centro assistenza abilitato se viene verificato un malfunzionamento di tipo qui sotto. Fusibile o interruttore del circuito interviene frequentemente. Oggetti o sostanze strane penetrate all’interno dell’unità. MALFUNZIONAMENTI Telecomando disabilitato o errore interruttore. -
Page 17: Manutenzione
13 MANUTENZIONE Controlli e manutenzione devono essere eseguiti in modo regolare da personale di assistenza qualificato, che potrebbero prolungare notevolmente la durata dell’apparecchio. 13.1 Batteria condensante esterna Pulire la batteria di condensazione esterna ogni due mesi. Utilizzare un aspirapolvere con spazzola di nylon per ripulire la polvere e oggetti vari sulla superficie del condensatore. -
Page 18: Sicurezza Nel Utilizzo Del Refrigerante Infiammabile
14. SICUREZZA NEL UTILIZZO DEL REFRIGERANTE INFIAMMABILE 14.1 Note per l’installazione ● Non installare il condizionatore in un luogo dove avviene la combustione (come fonti cause d’incendio, di calore, dove avviene la combustione) ● Non è consentito bruciare o praticare fori nel tubo refrigerante. ●... - Page 19 ENGLISH INDEX 1. GENERAL WARNINGS ........................19 2. CONSERVATION OF THE MANUAL ....................19 3. SAFETY PRECAUTIONS AND INSTALLATION REGULATIONS ............19 4. R32 REFRIGERANT ..........................19 5. INSTALLATION REGULATIONS ......................20 6. INSTALLATION WARNINGS ........................ 20 7. IMPORTANT INFORMATION TO USERS .................... 21 8.
- Page 20 1. GENERAL INFORMATION The company is exempt from any contractual and non-contractual liability for any damage caused to persons, animals or property resulting from errors in installation, adjustment and maintenance or from improper use. All uses not expressly indicated in this manual are not permitted. 2.
- Page 21 - Servicing shall only be performed as recommended by the equipment manufacturer. Maintenance and repair requiring the assistance of other skilled personnel shall be carried out under the supervision of the person competent in the use of flammable refrigerants. 5. INSTALLATION REGULATIONS - The unit must be installed by qualified personal and in compliance with the national legislation in force in the country of destination.
- Page 22 • The air conditioner must be appropriately earthed. Do not connect the earth cable to the gas or water pipes, to the lightning conductor, or to the earth cable of the telephone. A bad earthing may result in electric shocks. •...
- Page 23 8. PRECAUTIONS AND WARNINGS FOR USE • Do not handle the air conditioner or touch its buttons with wet hands. This may cause electric shocks. • Do not use the master switch or the plug to turn the air conditioner on and off. To turn the air conditioner on or off use the remote control.
- Page 24 9. OPERATION LIMITS Cooling operation Heating operation Drying operation Room temperature 17°C ~ 32°C 0°C ~ 30°C 17°C ~ 32°C 0°C ~ 50°C Outdoor temperature -15°C ~ 24°C 0°C ~ 50°C ： (-15°C ~ 50°C For the models with low temperature cooling system) 1.
- Page 25 Unit: mm Models (W) 14000 W 1333 1045 17600 W 1333 1045 Use appropriate fixing tools to securely attach the outdoor unit to the floor. When the unit is mounted on a wall or on a roof ensure that the supports are well secured and that they can withstand shocks and strong wind.
- Page 26 10.4 Connection diagram of the system 1. Outdoor unit 2. Indoor unit 3. Gas pipe side (higher diameter) 4. Liquide pipe side 5. Draining pipe 6. Siphon ■ ■ Outdoor unit above and indoor unit below Outdoor unit below and indoor unit above In this case, the inlet pipe (3) must be provided with In this case, a siphon (3) must be created on the siphons (6) every 6 meters of level difference.
- Page 27 Notes: 1) The equivalent length of the branching tube is the 0.5m for the model D3T-RC1 and 1m for the model D3T-RC2. 2) Longer connection pipe will reduce the efficiency of the system. 10.5 Refrigerant connections Models (W) 5300 W 7100 W 10500 W (Monofase) 10500 W (trifase) 14000 W 17600 W...
- Page 28 • Select copper pipes for gas and liquid, as indicated in the relative table (see the specifications of the refrigerant pipes table). • Before assembling the pipe and its insulation, cover both ends of the pipe to protect it from dust and moisture. •...
- Page 29 10.11.2 Electrical Wiring diagrams The wiring diagram of the air-conditioner are shown as follows. When wiring, please choose the CAUTION corresponding figure, or it may cause damage. ■ Single-line diagram Mod. 3500 W Power supply Switch/Fuse (Available locally) Power linking wiring (indoor unit)
- Page 30 ■ Connect sketch of the indoor unit to outdoor unit: Model 3500 W (Single phase outdoor unit) Indoor unit 3 core cable 3 x 2.5 mm² Power supply 220 - 240V 50Hz 4 core cable 4 x1.0 mm² ■ Connect sketch of the indoor unit to outdoor unit: Models 5300 W -17600 W...
- Page 31 11. CHECK AFTER INSTALLATION AND TEST OPERATION 11.1 Check after installation Items to be checked Possible malfunction Has it been fixed reliable? The unit may drop, vibrate or make noise. Has the gas leakage been checked? It may cause insufficient cooling (heating) capacity. Is the thermal insulation of the unit sufficient? It may cause condensation and dripping.
- Page 32 12. TROUBLESHOOTING If one of the following malfunctions occur, stop operation, shut off the power, and contact with the dealer. Fuse or circuit breaker work frequently. Foreign matter or matter has fallen into the unit. TROUBLES Remote controller is disabled or the switch is out of order. Any other unusual condition is observed.
- Page 33 13. MAINTENANCE Check, maintenance and care regularly should be performed by professional personnel, which will prolong the unit service life. 13.1 Outdoor condenser Outdoor condenser is required to be cleaned every two months. Use vacuum cleaner with nylon brush to clean up dust and sundries on the surface of condenser.
- Page 34 14. SAFETY OPERATION OF FLAMMABLE REFRIGERANT 14.1 Installation notes • The air conditioner is not allowed to use in a room that has running fire (such as fire source, working coal gas ware, operating heater). • It is not allowed to drill hole or burn the connection pipe. •...
-
Page 35: Annesso
ANNESSI/ANNEXES 1. SCHEMI ELETTRICI / WIRING DIAGRAMS Mod.: SUPER DC INVERTER (3500 W) YELLOW OR BLACK BLUC 1(L) 2(N) CN 1A OPTIONAL 4-WAY OPTIONAL BLUE APALIAASC HCARCP OPTIONAL HCARCP BLACK COMPRESSOR CN 7 CN 21 CN 31 DC-FAN 16022000022493 OPTIONAL:... - Page 36 Mod.: SUPER DC INVERTER (5300 W) Mod.: SUPER DC INVERTER (7100 W)
- Page 37 Mod.: SUPER DC INVERTER (10500 W) SINGLE PHASE POWER SUPPLY...
- Page 38 Mod.: SUPER DC INVERTER (10500 W) THREE PHASE POWER SUPPLY...
- Page 39 Mod.: DC INVERTER (14000 W and 17600 W) THREE PHASE POWER SUPPLY 2. LEGENDA / KEY / LEGENDE / LEYENDA / LEGENDE ENGLISH ITALIANO DEUTSCH ESPAÑOL FRANÇAIS ROOM TEMP. SENSOR SENSORE TEMP. INTERNA INNENTEMPERATURSFÜHLER SENSOR TEMP. INTERNA CAPTEUR TEMP. INTERNE. CAPTEUR TEMP.
