STOP&GO 8 PLUS-MINUS Installation Instructions Manual page 26

Vóór de
Montage
montage
Na de installatie van het regelapparaat inclusief luidsprekerbehuizing, het leggen van de hoogspanningskabels en het
aanbrengen van de RVS contactplaten adviseren wij nogmaals een functiecontrole uit te voeren. Bij gebruik van het
voertuig wordt het apparaat door de geïntegreerde sensor automatisch uitgeschakeld, d.w.z. u moet ervoor zorgen dat
de auto niet beweegt en vervolgens een functiecontrole uitvoeren aan de hand van een multimeter. Stel "gelijkstroom –
NL
300 V" in en meet de spanning tussen de twee RVS contactplaten (instelwaarde: 250–300 V). Mocht het apparaat na
installatie ondanks een positieve functiecontrole geen spanning opbouwen, dan is er sprake van een montagefout.
Gelijkmatig groen knipperen (ca. eens in de 5 seconden) = OK: er wordt ultrasoon geluid uitgezonden,
er is hoogspanning aanwezig.
Snel groen knipperen = spanning wordt opgebouwd/verminderd. Voorzichtig: restspanning!
Led uit = apparaat is uitgeschakeld
Rode led = lage accuspanning. Vervang de batterijen.
Vóór de
Montage
montage
1. Controleer de accuspanning zodra de led rood knippert. Het regelmatig testen van de batterijspanning
wordt aanbevolen.
2. Is de motor uitgeschakeld?
3. Zijn alle RVS plus-contactplaten vrij gemonteerd, d.w.z. hebben ze geen verbinding met andere
onder spanning staande of massavoerende onderdelen (gevaar voor kortsluiting)?
4. Bevindt het apparaat zich helemaal in rust en vindt er geen enkele beweging of trilling plaats?
5. Zijn er RVS contactplaten op de kabel verplaatst en is daardoor de koperdraad beschadigd geraakt?
6. Geen spanning meetbaar op de RVS contactplaat: Is er isolatiemateriaal van de hoogspanningskabel
bij de schroefdraad omhooggekomen?
Vóór de
Montage
montage
*Batterijvervanging CR 2477
Schuif de contactschuif (bedrukt gedeelte) er helemaal uit. Let bij het plaatsen van de batterijen op de juiste polariteit. De bedrukte plus-kant van de batterij wijst naar
boven, d.w.z. het plusteken is na het plaatsen van de knoopcel zichtbaar. Sluit de contactschuif weer horizontaal!
26
Functie- Storingen
controle verhelpen
Functie- Storingen
controle verhelpen
Functie- Storingen
controle verhelpen

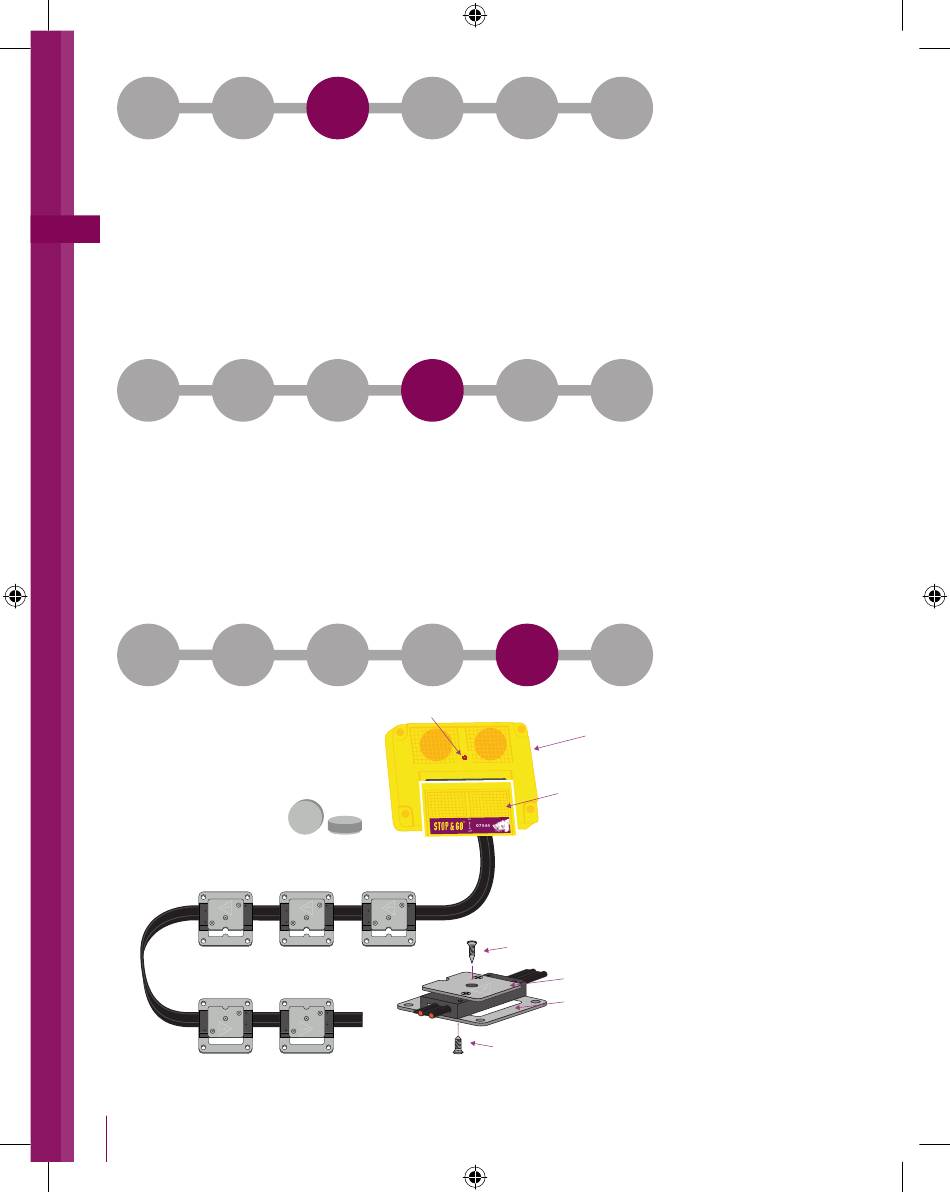

Functiecontrolelampje (groen = accuspanning voldoende, rood = vervang de batterijen)
CR2477
Schakel-
Garantie
schema
Schakel-
Garantie
schema
Schakel-
Garantie
schema
Luidsprekerbehuizing
Regelapparaat/
contactschuif*/
batterijvak
*AAN- en UIT-schakelaar
Schuif de contactschuif (bedrukt gedeelte)
er voor de helft uit.
(5)
Plus-plaatje
Minus-plaatje
(5)
