Una vez instalados la unidad de control, incluida la caja del altavoz, el cable de alta tensión y las placas de contacto, es
ES
recomendable volver a comprobar su funcionamiento. Cuando se pone en marcha el vehículo, el sensor integrado des-
conecta automáticamente el aparato, por lo que deberá asegurarse de que el vehículo está detenido antes de proceder
a realizar el control del funcionamiento con un multímetro. Póngalo en «corriente continua – 300 V» y mida la tensión
que hay entre las dos placas de contacto (valor nominal: 250–300 V). Si el control de funcionamiento ha sido positivo,
pero una vez instalado no se genera tensión en el aparato, lo más probable es que se haya cometido algún error durante
la instalación.
Parpadeo regular en verde (aprox. cada 5 segundos) = Correcto: Se están emitiendo ultrasonidos, existe alta tensión.
Parpadeo rápido en verde = Se está generando/descargando la tensión. ¡Atención: existe corriente residual!
LED apagado = El aparato está desconectado
LED rojo = Tensión de las pilas baja. Es necesario cambiar las pilas.
Antes del
Montaje
montaje
1. Comprobar la tensión de las pilas si el LED parpadea en rojo. Se recomienda comprobar periódicamente
la tensión de las pilas.
2. ¿Está el motor apagado?
3. ¿Todas las placas de contacto positivas están colocadas de tal manera que no toquen otros elementos
conductores o de puesta a tierra del vehículo (riesgo de cortocircuito)?
4. ¿El aparato está totalmente estable y no está sometido a movimientos o vibraciones?
5. ¿Están mal montadas sobre el cable las placas de contacto y eso ha provocado daños en el núcleo de cobre?
6. No se registra tensión en la placa de contacto: ¿Ha quedado material aislante del cable de alta tensión
enganchado en la rosca del tornillo?
Antes del
Montaje
montaje
*Cambio de pilas CR 2477
Empuje el contacto deslizante hasta sacarlo completamente (parte impresa). Al colocar las pilas, tenga en cuenta la polaridad. El polo positivo de la pila (la parte
impresa) queda hacia arriba, es decir, que una vez colocada la pila se ve el signo +. ¡Vuelva a cerrar el contacto deslizante y vigile que quede horizontal!
18
Control de Localiza-
funciona- ción de
miento fallos
Control de Localiza-
ción de
funciona-
miento fallos
Control de Localiza-
funciona- ción de
miento fallos
Piloto de control (Verde = Tensión de las pilas adecuada, Rojo = Es necesario cambiar las pilas)
CR2477
Esquema de
Garantía
conexión
Esquema de
Garantía
conexión
Esquema de
Garantía
conexión

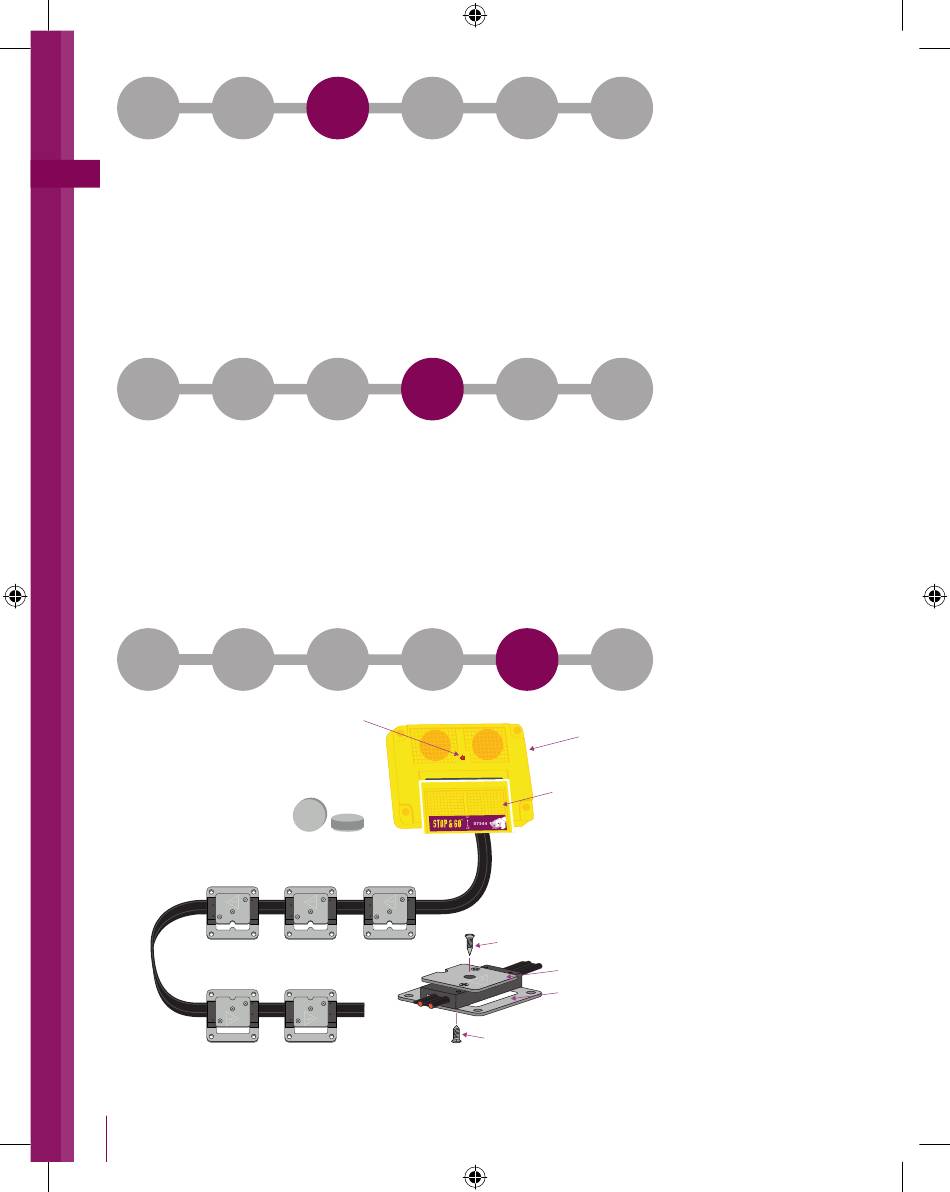

Caja del altavoz
