Avant le
Montage
montage
FR
Après le montage de l'appareil de commande et du boîtier haut-parleur, la pose du câble à haute tension et la fixation des
plaques de contact, nous recommandons de procéder à un autre test de fonctionnement. Lorsque le véhicule roule, l'ap-
pareil s'éteint automatiquement grâce au capteur intégré. Vous devez donc vous assurer que la voiture est immobilisée
pour réaliser un test de fonctionnement avec un multimètre. Régler sur « Courant continu – 300 V » et mesurer la tension
entre les deux plaques de contact (valeur de consigne : 250–300 V). Si la tension est inexistante après le montage malgré
un test de fonctionnement positif, le montage est incorrect.
Clignotement vert régulier (env. toutes les 5 secondes) = OK : diffusion d'ultrasons, haute tension établie.
Clignotement vert rapide = haute tension en cours. Attention : tension résiduelle !
DEL éteinte = l'appareil est désactivé
DEL rouge = faible tension des piles. Les piles doivent être remplacées.
Avant le
Montage
montage
1.
Vérification de la tension des piles quand le LED clignote en rouge. Il est recommandé de tester
régulièrement la tension des piles.
2.
Le moteur est-il arrêté ?
3.
Est-ce que toutes les plaques de contact positives sont montées librement et ne sont pas en contact
avec d'autres pièces sous tension ou reliées à la masse (risque de court-circuit) ?
4.
L'appareil est-il totalement immobile et soumis à aucun mouvement ou vibration ?
5.
Les plaques de contact ont-elles été déplacées sur le câble, ce qui aurait endommagé l'âme du câble ?
6.
Aucune tension mesurable sur la plaque de contact : le matériau isolant du câble à haute tension
s'est-il enroulé autour de la vis ?
Avant le
Montage
montage
*Remplacement des piles CR 2477
Pousser entièrement le commutateur de contact (partie imprimée). Respecter la polarité au moment d'insérer les piles. La face + de la pile doit être en haut,
c'est-à-dire que le signe + doit être visible quand la pile est insérée. Refermer le commutateur de contact horizontalement !
14
Test de
Résolution
fonctionne-
des problè-
ment
mes
Test de
Résolution
fonctionne-
des problè-
ment
mes
Test de
Résolution
fonctionne-
des problè-
ment
mes

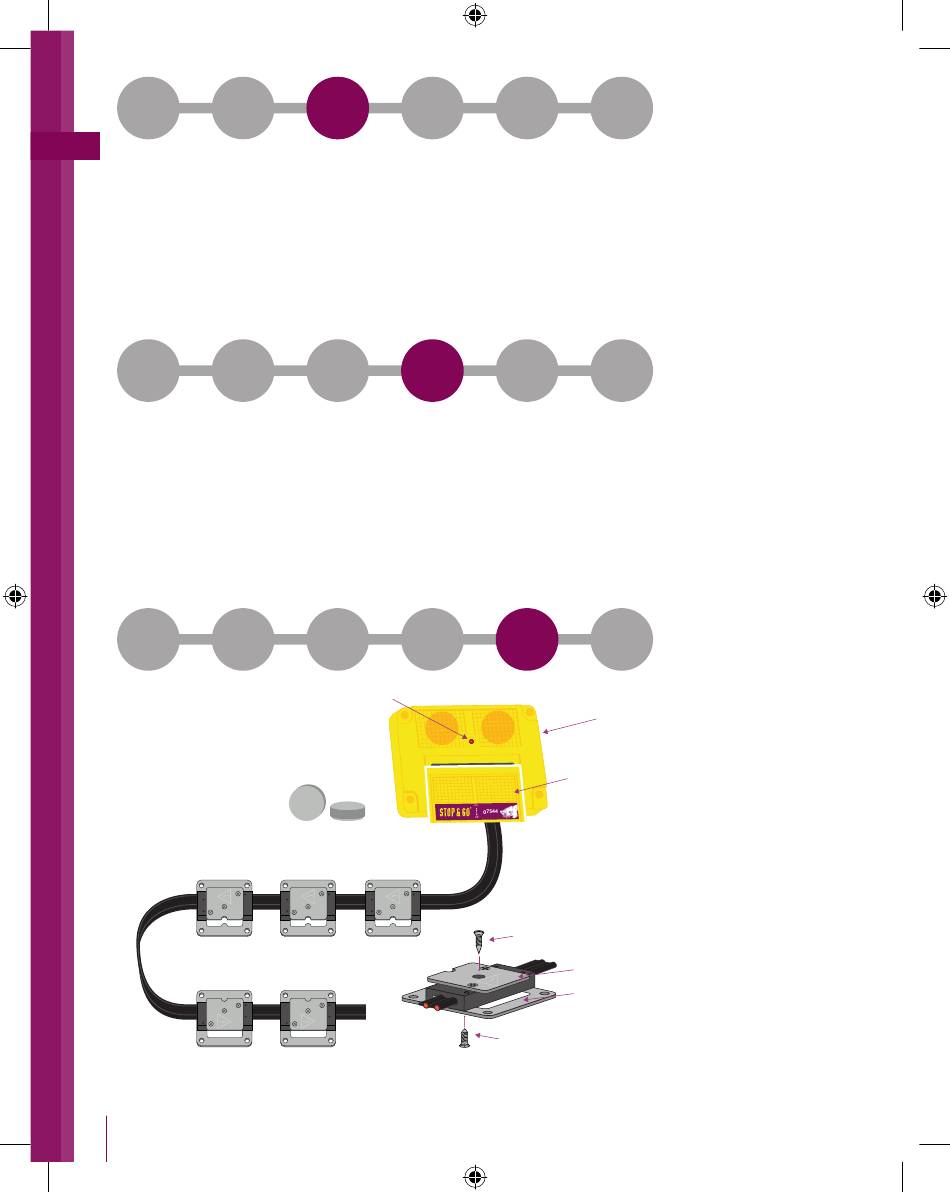

Témoin lumineux de fonctionnement (vert = tension des piles suffisante, rouge = les piles doivent être remplacées)
CR2477
Schéma
Garantie
de câblage
Schéma
Garantie
de câblage
Schéma
Garantie
de câblage
Boîtier haut-parleur
Appareil de commande/
commutateur de contact*/
compartiment à piles
*Commutateur marche/arrêt
Pousser le commutateur de contact
(partie imprimée) à moitié vers l'extérieur.
(5)
Plaque positive
Plaque négative
(5)
