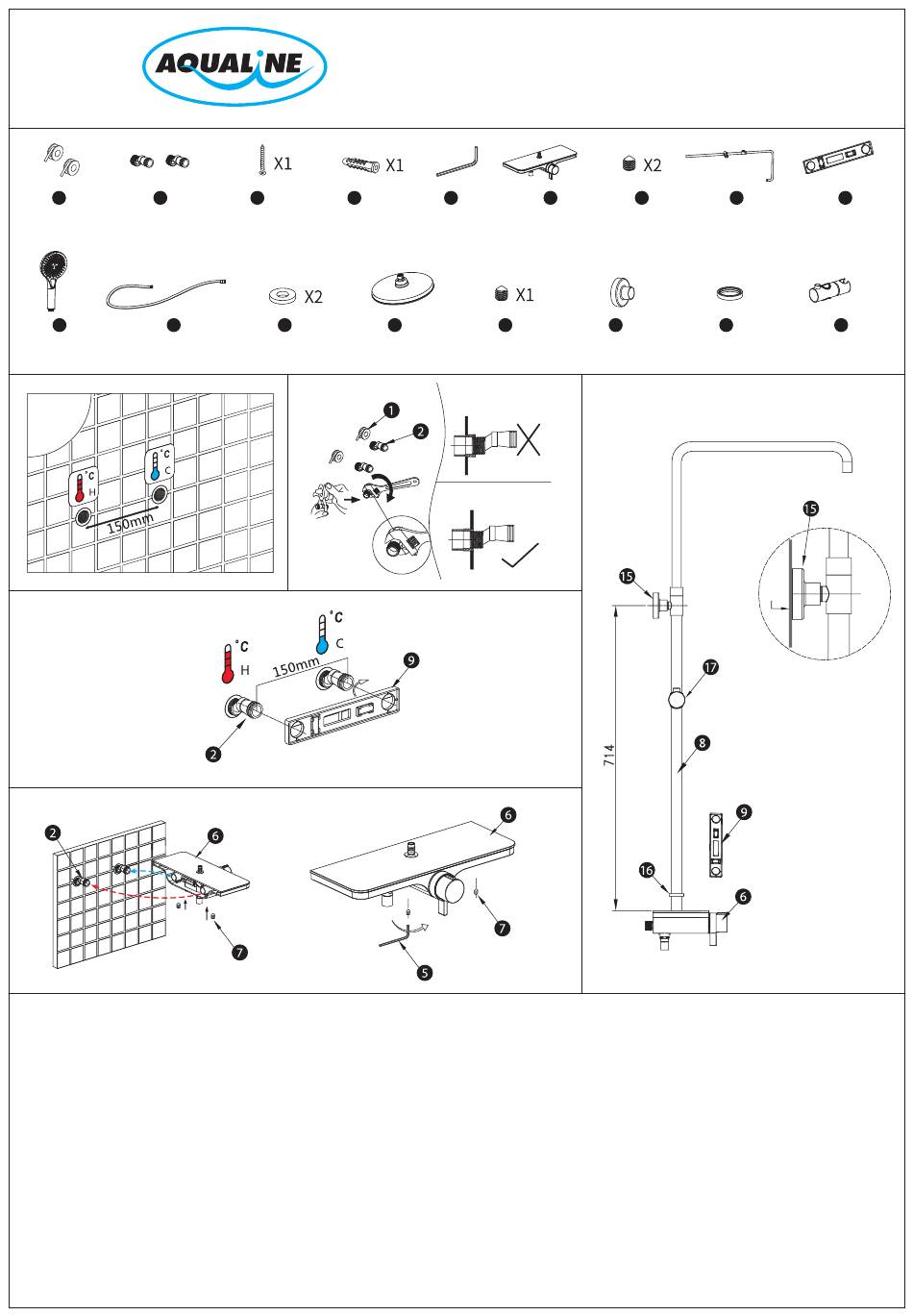

Aqualine ARONA SL210B Installation Manual

1 2
Těsnící páska Etážka
Thread seal tape Water outlet joint
10 11
Ruční sprcha
Hadice
Hand shower Hose
1.
3.
1. Sprchová baterie je určena pro rozteč trubek 150 mm.
2. Namotejte těsnící pásku (1) na etážky (2), takto připravené etážky našroubujte na vývod teplé a studené vody.
3. S použitím vodováhy (9) etážky vyrovnejte.
4. Nasaďte na etážky sprchovou baterii (6) a zajistěte ji pomocí šroubů M5*6 (7).
5. Vložte sprchovou tyč (8) do baterie, srovnejte dle přiložené vodováhy (9) a vyznačte si na zeď umístění nástěnného
držáku (15).
1. The distance of pipe center is 150mm.
2. Wrap the thread seal tape (1) on water outlet joint (2), screw the water outlet joint (2) to the hot/cold waterinlet
on the wall.
3. Keep balance of the joint (2) by use the leveling instrument (9).
4. Insert the mixer (6) into water outlet joint (2) and fix the mixer (6) by M5*6 screws (7) through Hexagon wrench (5)
5. Insert the shower column(8) into mixer (6), use the leveling instrument (9) to mark the proper location of mounting
bracket (15).
Instalační manuál SL210B
Installation manual SL210B
3 4
M4*35 šroub Hmoždinka
M4*35 screw Wall anchor
12 13
Gumové těsnění Hlavová sprcha
Rubber washer Shower head
2.
4.
5 6
Imbusový klíč Sprchová baterie
Hexagon wrench Mixer
14
M5*4 šroub Nástěnný držák
M5*4 screw Mounting bracket
7 8
M5*6 šroub Sprchová tyč
M5*6 screws Shower column
15 16
Ozdobný kroužek
Adorning ring
5.
9
Vodováha
Levelling instrument
17
Držák sprchy
Hand shower holder
