Aqualine HYGIE PB104 Installation Manual

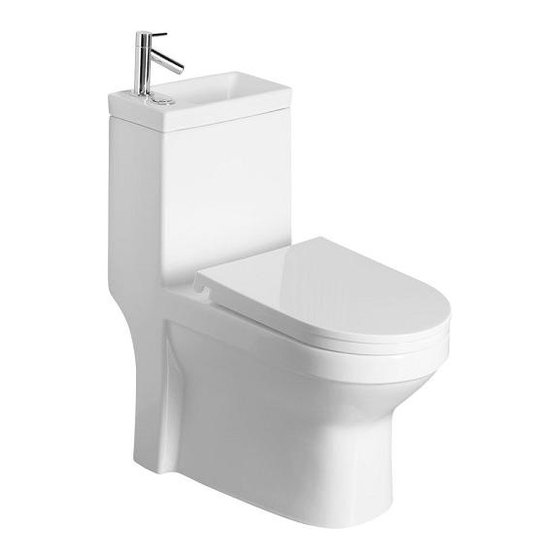

HYGIE PB104
WC kombi s umývátkem
Instalační manuál

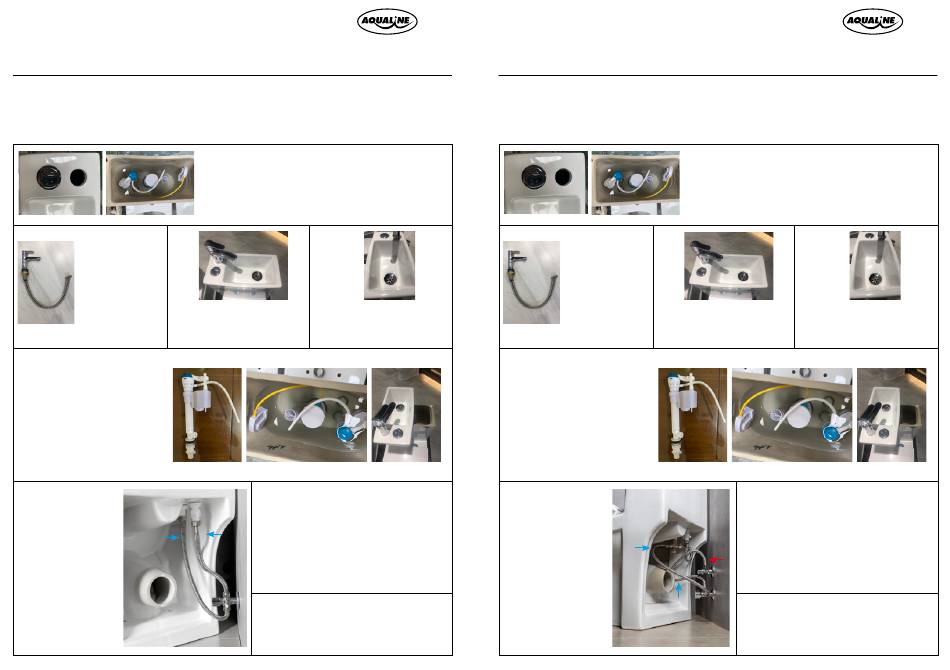

NAPOJENÍ NA STUDENOU VODU
• Před samotnou instalací se prosím přesvědčte, že na produktu nejsou žádné viditelné vady.
• Před instalací si prosím pozorně přečtěte návod.
2.
Namontujte
hadičku do ventilu
3.
(1/2" / 1/2").
Namontujte ventil na
umývátko.
5.
Propojte napouštěcí ventil s
hadičkou na studenou vodu
a namontujte ho do otvoru
ve dně nádržky blíže ke zdi.
(Umývátko můžete položit
příčně přes nádržku.)
6.
Připojte druhou
hadičku na
studenou vodu
napojení
na průchodku
ventilu
nádržkou, kterou
prostrčte dnem
nádržky (otvor blíže
k míse)
a připevněte.
1.
Namontujte do nádržky vypouštěcí
(splachovací) ventil a do umývátka
splachovací tlačítko. Propojte je bovdenem.
4.
Namontujte výpust na
umývátko.
7.
Propojte flexibilní hadičky (3/8" / 1/2")
s roháčkem. Propojte hadičku od ventilu
s přívodem vody k ventilu (průchodkou
napouštěcí
ventil
v nádržce).
8.
Usaďte umývátko na nádržku.
HYGIE PB104
WC kombi s umývátkem
Instalační manuál
NAPOJENÍ NA SMÍSENOU VODU
• Před samotnou instalací se prosím přesvědčte, že na produktu nejsou žádné viditelné vady.
• Před instalací si prosím pozorně přečtěte návod.
2.
Namontujte
hadičku do ventilu
3.
(1/2" / 1/2").
Namontujte ventil na
umývátko.
5.
Propojte napouštěcí ventil s
hadičkou na studenou vodu
a namontujte ho do otvoru
ve dně nádržky blíže ke zdi.
(Umývátko můžete položit
příčně přes nádržku.)
6.
Připojte druhou
hadičku na studenou
napojení
vodu a hadičku ventilu
na teplou vodu na
regulátor teploty.
Regulátor namontujte
na průchodku
nádržkou, kterou
napouštěcí
ventil
prostrčte dnem
nádržky (otvor blíže
k míse) a připevněte.
1.
Namontujte do nádržky vypouštěcí
(splachovací) ventil a do umývátka
splachovací tlačítko. Propojte je bovdenem.
4.
Namontujte výpust na
umývátko.
7.
Propojte flexibilní hadičky (3/8" / 1/2")
s roháčkem. Propojte hadičku od ventilu
s přívodem vody k ventilu (průchodkou
napojení
ventilu v nádržce).
8.
Usaďte umývátko na nádržku.
