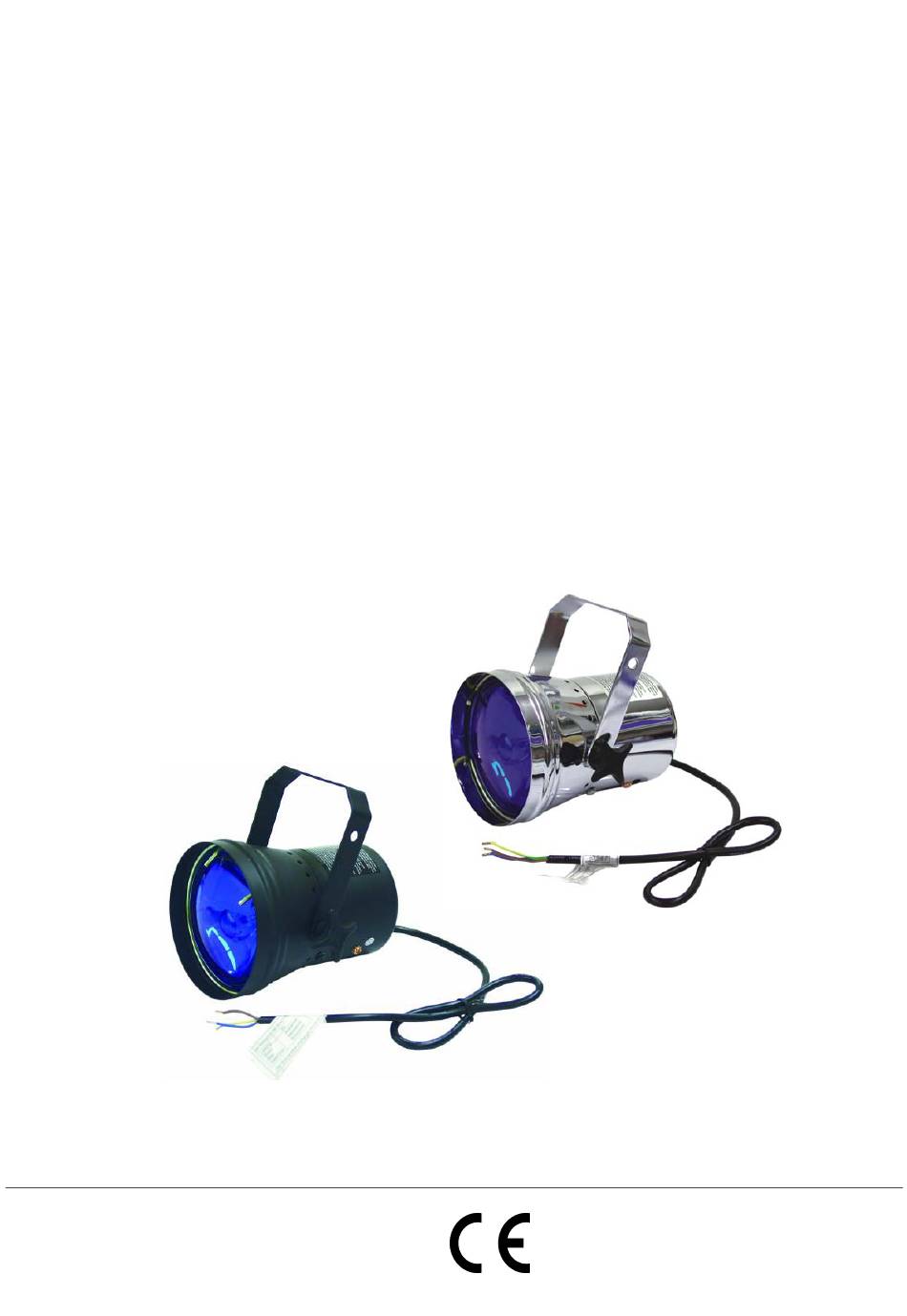

BEDIENUNGSANLEITUNG
USER MANUAL
Pinspot PAR36
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Pinspot PAR36 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EuroLite Pinspot PAR36

Summary of Contents for EuroLite Pinspot PAR36

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL Pinspot PAR36 Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.

  • Page 2: Table Of Contents

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 SICHERHEITSHINWEISE ..........................3 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 5 INSTALLATION ..............................6 Lampeninstallation/Lampenwechsel ......................6 Pinspotmontage ............................. 7 Anschluss ans Netz ............................9 BEDIENUNG ..............................9 REINIGUNG UND WARTUNG .......................... 9 TECHNISCHE DATEN ............................ 10 INTRODUCTION .............................

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen Pinspot PAR36 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Page 5: Bestimmungsgemäße Verwendung

    GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.

  • Page 6: Installation

    Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

  • Page 7: Pinspotmontage

    Pinspotmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Pinspots muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
  • Page 8 (1) Traverse (2) Haken (3) Hängebügel (4) Feststellschraube (5) Lampenklemmring (6) PAR36 Lampe (7) Pinspotgehäuse (8) Fangseilloch (9) Sicherheitsfangseil (10) Schnellverschlussglied oder: Bringen Sie den Pinspot mit dem Montagebügel am gewünschten Installationsort an. Verwenden Sie eine geeignete Schraube und vergewissern Sie sich, dass die Schraube fest mit dem Untergrund verbunden ist.

  • Page 9: Anschluss Ans Netz

    Anschluss ans Netz LEBENSGEFAHR! Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen! Um das Gerät ans Netz anzuschließen, müssen Sie zuvor einen Schutzkontakt-Stecker an die Netzleitung anbringen. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün...

  • Page 10: Technische Daten

    Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste.

  • Page 11: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a Pinspot PAR36. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 12 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the pinspot into operation and immediately consult your local dealer. This pinspot falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Page 13: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Page 14: Installation

    INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Disconnect from mains before! CAUTION! The lamp has to be replaced when it is damaged or deformed due to the heat! Before replacing the lamp, unplug mains lead and let the lamp cool down (approx. 5 minutes). Please follow the lamp manufacturer's notes! Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device was not designed for.
  • Page 15 The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The Pinspot should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the Pinspot.

  • Page 16: Connection With The Mains

    For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e.

  • Page 17: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 18: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 30 W Maximum ambient temperature T 45° C Maximum housing temperature T (steady state): 80° C Minimumdistance from flammable surfaces: 0.5 m Minimum distance to lighted object: 0.5 m Dimensions (LxWxH): 160 x 150 x 170 mm Weight:...
