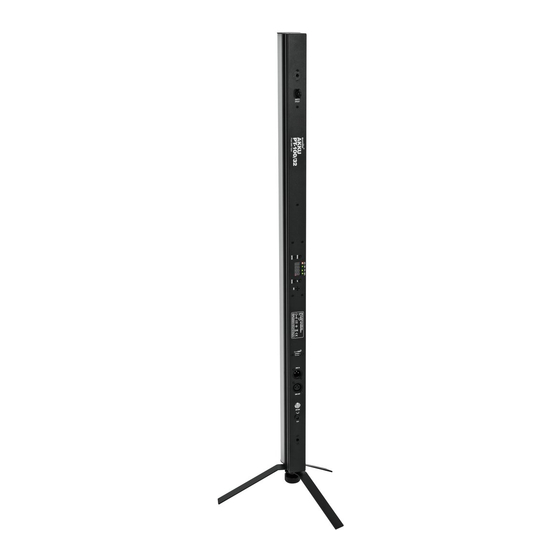

EuroLite AKKU PT-100/32 User Manual

Battery-powered and dmx-controllable pixel tube with rgb color mixing
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
AKKU
PT-100/32
Pixel DMX Tube
Bedienungsanleitung
User Manual
AKKU PT-100/32 Pixel DMX Tube
Akku und DMX-steuerbare Pixel-Röhre mit RGB Farbmischung
Battery-powered and DMX-controllable pixel tube with RGB color mixing
BATTERY
DMX
POWERED
No. 41700350
www.eurolite.de
STAND
MASTER
ALONE
SLAVE
RGB
(optional)
SMD
STROBE
USB

Advertisement

Table of Contents
loading

Related Manuals for EuroLite AKKU PT-100/32

Summary of Contents for EuroLite AKKU PT-100/32

  • Page 1 AKKU PT-100/32 Pixel DMX Tube Bedienungsanleitung User Manual AKKU PT-100/32 Pixel DMX Tube Akku und DMX-steuerbare Pixel-Röhre mit RGB Farbmischung Battery-powered and DMX-controllable pixel tube with RGB color mixing STAND MASTER BATTERY STROBE ALONE SLAVE POWERED (optional) No. 41700350 www.eurolite.de...

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41700350 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00133960, Version 1.1...

  • Page 3: Einführung

    BEDIENUNGSANLEITUNG AKKU PT-100/32 Pixel DMX Tube GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch wichtige Hinweise für den korrekten Betrieb.

  • Page 4: Produktmerkmale

    Integrierte Showprogramme im Auto- und Musikmodus • Direkte Farbwahl für 17 Farben • 3, 5, 8, 48 oder 96 DMX-Kanäle wählbar • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit •...

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Page 6 • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. • Der Mindestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen angegeben: - - -m •...

  • Page 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) Montagebügel (8) USB-Buchse für QuickDMX- (2) LED-Pixel Tube, RGB Funkempfänger (3) Standfuß (9) DMX-Eingang (4) Fangseilöse (10) DMX-Ausgang (5) Ladezustandsanzeige (11) Ein-/Ausschalter (6) LED-Anzeige mit Bedientasten (12) Anschluss Ladenetzteil (7) Mikrofon (13) Feststellschraube für Standfuß 7/36 00133960, Version 1.1...

  • Page 8: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Page 9: Anschlüsse

    ANSCHLÜSSE DMX Controller Program Chase32 Step100 Gerät 1 Startadresse 1 Gerät 2 Startadresse 97 Gerät 3 Startadresse 193 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel.

  • Page 10: Drahtlose Dmx-Übertragung Mit Quickdmx

    Drahtlose DMX-Übertragung mit QuickDMX Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches Zubehör). Über diesen Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen. Der Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger zur Verfügung stellt.

  • Page 11: Bedienung

    Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller, oder per QuickDMX über USB, betrieben werden.

  • Page 12: Standalone-Betrieb

    Standalone-Betrieb Farbvoreinstellungen Im Modus Stat strahlt das Gerät konstant in einer von 17 vorgegebenen Farben. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Stat anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN die gewünschte Farbe. Bestätigen Sie mit der Taste ENTER. Automatikbetrieb Im Automatikbetrieb stehen verschiedene 12 Showprogramme zur Verfügung die mit einer einstellbaren Geschwindigkeit ablaufen.
  • Page 13 Verhalten bei fehlendem DMX-Signal Im Modus DMX lost lassen sich verschiedene Modi einstellen, wenn kein DMX-Signal empfangen wird. Drücken Sie die Taste MENU so oft, bis das Display das Menü DMX lost anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie mit den Tasten UP und DOWN das gewünschte Programm (siehe Menüstruktur). Bestätigen Sie mit der Taste ENTER.

  • Page 14: Fernbedienung Ir-7

    Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt INFRARED die Einstellung ON. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen.

  • Page 15: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 96 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 5, 8, oder 48 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden.
  • Page 16 8-Kanal-Modus Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 009 Keine Funktion Strobe-Effekt 010 – 255 Strobe mit zunehmender Geschwindigkeit 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 009 Keine Funktion 010 –...

  • Page 17: Reinigung Und Wartung

    48-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot (0-100%) 000 – 255 Grün (0-100%) Pixel1-2 000 – 255 Blau 0-100% 000 – 255 CH46 000 – 255 Rot (0-100%) CH47 000 – 255 Grün (0-100%) Pixel 31-32 CH48 000 – 255 Blau 0-100% 96-Kanal-Modus Kanal...

  • Page 18: Technische Daten

    TECHNISCHE DATEN 100-240 V AC, 50/60 Hz Spannungsversorgung: 13 V Schutzart: IP20 Schutzklasse: SK III Stromeinspeisung Hohlstecker (M) Einbauversion Stromanschluss: Stromanschlusskabel mit Steckernetzteil (mitgeliefert) Batterie/Akku Akkutyp: 1 x Lithium-Ion 11,1 V, 4400 mAh, 48,84 Wh Betriebsdauer bis zu 9h je nach verwendetem Programm Akku: Ladedauer 1,5h LED:...

  • Page 19: Zubehör

    Zubehör EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 Netzteil 13V/2500mA Akku PT-100/32 Pixel DMX Tube DC Best.-Nr. E6519665 EUROLITE FS-4 Floorstand, Stahl, schwarz Best.-Nr. 59006992 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr.

  • Page 20: Introduction

    USER MANUAL AKKU PT-100/32 Pixel DMX Tube DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Please read these instructions carefully before using the product. They contain important information for the correct use of the product.

  • Page 21: Product Features

    Direct color selection for 17 preset colors • 3, 5, 8, 48 or 96 DMX channels selectable • Supports QuickDMX – the wireless DMX system from EUROLITE • Built-in phantom-powered USB port for QuickDMX receivers (accessories) • Sound-control via built-in microphone with adjustable microphone sensitivity •...

  • Page 22: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This product is designed to light indoor areas. It can be mounted and operated in indoor areas and is not dimmable.
  • Page 23 • Do not use the device near highly flammable materials. Always place the device at a location where sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents of the housing. Warning –...

  • Page 24: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Mounting bracket (8) USB port for QuickDMX wireless (2) LED-Pixel tube, RGB receiver (3) Floorstand (9) DMX input (4) Safety eyelet (10) DMX output (5) Charge level indicator (11) ON/OFF switch (6) LED display with operating buttons (12) Charger input (7) Microphon (13) Fixations screw stand floor...

  • Page 25: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device can be placed on the floor with a floor stand (included in delivery) or fastened to a truss or similar rigging structure.

  • Page 26: Dmx512 Control

    DMX512 CONTROL DMX Controller Program Chase32 Step100 Device 1 Start Address 1 Device 2 Start Address 97 Device 3 Start Address 193 Via DMX cable A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection.

  • Page 27: Wireless Dmx Transmission With Quickdmx

    Wireless DMX transmission with QuickDMX The device features an alternative DMX input for a QuickDMX receiver (sold separately). This connector allows for wireless transmission of DMX control signals to the device. The connector is designed as a USB port which provides the required 5 V operating voltage for the receiver. With QuickDMX devices, extensive cabling between the DMX controller and the device is not required.

  • Page 28: Operation

    All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller, or QuickDMX per USB.

  • Page 29: Stand-Alone Mode

    Stand-alone mode Preset colors In the Stat mode the device will constantly emit one of 17 preset colors. Press the MENU button so many times until Stat is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to adjust the desired color. Confirm with the ENTER button. Automatic mode In automatic mode, 12 show programs are available that run at an adjustable speed.

  • Page 30: Remote Control Ir-7

    Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes.

  • Page 31: Dmx Operation

    DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 96 control channels. However, it can also be switched to a mode with 3, 5, 8, or 48 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set.
  • Page 32 8-channel mode Channel Value Function 000 – 255 Total brightness 0-100 % Master dimmer 000 – 009 No function Strobe effect 010 – 255 Strobe effect with increasing speed 0-100% 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 –...

  • Page 33: Cleaning And Maintenance

    48-channel mode Channel Value Function 000 – 255 Red 0-100% 000 – 255 Green 0-100% Pixel 1-2 000 – 255 Blue 0-100% 000 – 255 CH46 000 – 255 Red 0-100% CH47 000 – 255 Green 0-100% Pixel 31-32 CH48 000 –...

  • Page 34: Technical Specifications

    TECHNICAL SPECIFICATIONS 100-240 V AC, 50/60 Hz Power supply: 13 V IP classification: IP20 Protection class: Class III Mains input Coaxial power connector (M) Power supply cord with AC adapter (provided) Power connection: Battery/battery pack Battery pack type: 1 x lithium ion 11.1 V, 4400 mAh, 48.84 Wh Battery operation up to 9h depending on program used Battery pack: Recharging time 1.5h...

  • Page 35: Accessories

    Accessories EUROLITE QuickDMX USB Wireless Transmitter/Receiver No. 70064704 Power supply 13V/2500mA Akku PT-100/32 Pixel DMX Tube DC No. E6519665 EUROLITE FS-4 Floorstand, Steel, black No. 59006992 EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No.
  • Page 36 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00133036 Version 1.1 Publ. 28/07/2022...
