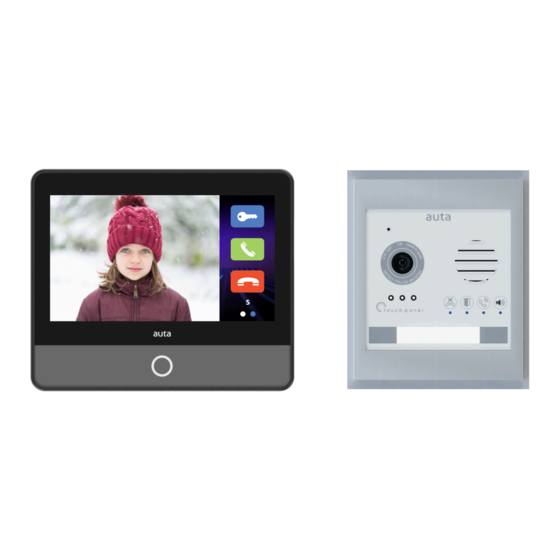

- Page 1 onex DIGITAL 743091 REF: KVD-1 S1 NO-COAX KVD-1 S1 COAXLESS Bringing people together...
- Page 2 Bringing people together Desmontaje del perfil Profile disassembly PARA UNA MAYOR COMODIDAD REALIZAR EL PROCESO USANDO UNA SUPERFICIE DE APOYO. FOR GREATER COMFORT, PERFORM THE PROCESS USING A SUPPORT SURFACE. SUPERFICIE DE APOYO SUPPORT SURFACE POSICIÓN SUPERIOR UPPER POSITION...
-
Page 3: Descripción Description
Bringing people together Elementos en el kit Elements in the kit DIGITAL DIGITAL 743067 REF: Colocar información en tarjetero Place information in card holder Descripción Description Pulsador para mantenimiento y ajuste de volumen Push-button for maintenance and volume adjust Sensor de luminosidad Luminosity sensor Pulsadores táctiles para funciones Touch buttons for functions... - Page 4 Bringing people together Conexión sistema System connection LED alimentación Power LED Conexión módulo multi-placa Multi-panel module connection Posición cable rojo del conector Position of the connector red wire Conexión módulo AUDIO/VIDEO/CONTROL AUDIO/VIDEO/CONTROL module connection Audio_Datos Audio_Data Micrófono (solo sistema digital) Microphone (only digital system) Vi_a Video + (entrada)
- Page 5 Bringing people together Configuración Configuration Configuración de ID de placa Panel ID configuration ID 1 ID 2 ID 3 ID 4 ID 5 ID 6 ID 7 ID 8 ID 9 ID 10 ID 11 ID 12 ID 13 ID 14 ID 15 AUTO-ENCENDIDO a placa Llamada a CONSERJERÍA...
- Page 6 Bringing people together Funciones especiales Special functions PASOS FUNCIÓN BINARIO BINARY STEPS FUNCTION 1º Alimentar el módulo Supply the module 2º Anotar configuración del módulo Write down module settings Entrar en modo programación Enter in programming mode 3º LEDS ON LEDS ON 4º...
- Page 7 Bringing people together Funciones especiales Special functions 1º 2º 3º Mensaje “Puerta abierta” en ESPAÑOL Func. OK ? “Door open” message in SPANISH 1º 2º 3º Mensaje “Puerta abierta” en CATALÁN Func. OK ? “Door open” message in CATALAN 1º 2º...
- Page 8 Bringing people together Ajuste de volumen Volume adjust Entrar en modo ajuste de volumen Enter in volume adjust mode antes de 4 min. realizar llamada y before 4 min. establecer conversación 3 seg. perform a call and 3 sec. establish conversation Existen 3 parámetros en los que podemos realizar ajustes de volumen: 1.
- Page 9 Bringing people together Montaje Mounting NO INCLUIDA NOT INCLUDED 1.65m 1.65m Cerrar la placa realizando una Colocar caja de empotrar Colocar caja de superficie Conectar conector Conectar mod. conexiones curva inferior con el conector Place mounting box Place surface box Connect the ribbon y cableado del sistema.
- Page 10 NO DUPLICAR CABLES Va Vb DON'T DUPLICATE WIRES Va Vb GESTIÓN DE ABREPUERTAS DOOR OPENER MANAGEMENT GESTIÓN ABREPUERTAS 24VCC GESTIÓN ABREPUERTAS 12VCA MANAGEMENT OF 24VDC DOOR OPENER MANAGEMENT OF 12VAC DOOR OPENER auta.es Bringing people together HI-921 _ V 1.0...
