D+H Downloads
Please order bracket sets separately /
Prière de commander séparément les kits de consoles /
Rogamos que pidan los juegos de fijación por separado
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 5
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 14-18
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 9
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 14-18
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 10
Dimensión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 13
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . 14-18
99.828.69 1.0/04/22
VCD-0204-0x50-1-ACB-M
VCD-0204-1
VCD-0204-1-DS
Option - loopthrough (DS) /
Option - Bouclé (DS) /
Opcional - Lijado (DS)
Advertisement
Table of Contents
Related Manuals for D+H VCD-0204-0x50-1-ACB-M
Summary of Contents for D+H VCD-0204-0x50-1-ACB-M
-

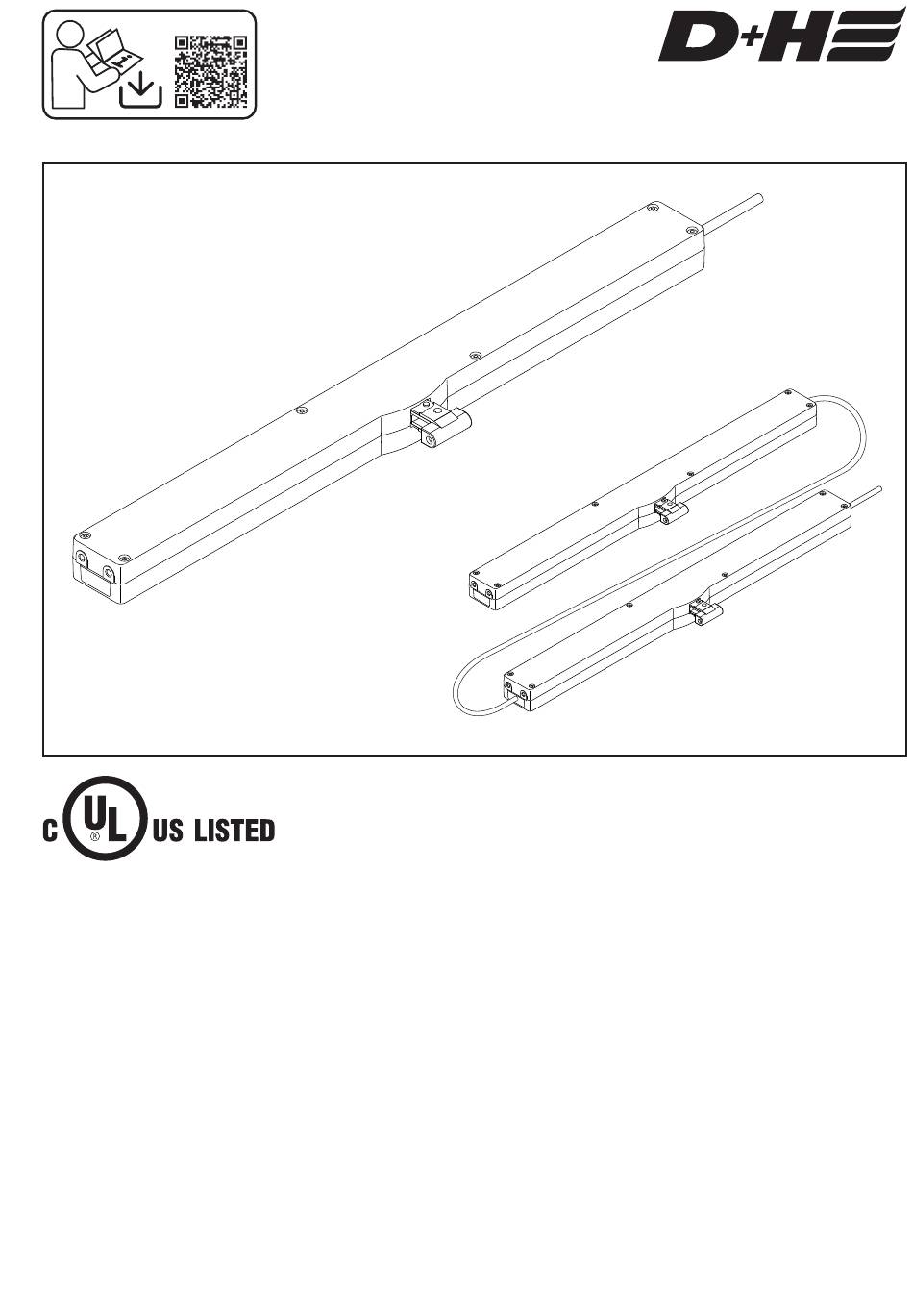

Page 1: Table Of Contents
D+H Downloads VCD-0204-0x50-1-ACB-M VCD-0204-1 VCD-0204-1-DS Please order bracket sets separately / Option – loopthrough (DS) / Prière de commander séparément les kits de consoles / Option – Bouclé (DS) / Rogamos que pidan los juegos de fijación por separado Opcional – Lijado (DS) en Original instructions . -
Page 2: En Original Instructions
! IMPORTANT ! Safety Notes 1. Mounting of the drive should be carried out by a D+H distributor, whose qualification and experience is ensured by regular in-house training. 2. All wiring must be installed by a qualified electrican according to National Electrical Codes, NFPA 70. - Page 3 Technical Data Type VCD-0204-0250-1-ACB VCD-0204-0350-1-ACB Power supply 24 V DC / ± 20 % Nominal force 200 N** 0,35 A Nominal current Nominal stroke length* 250 mm ± 2 % 350 mm ± 2 % Running speed: O1, O2 6 mm/s 5 mm/s 6 mm/s C2, C1...
- Page 4 Troubleshooting Guarantee Visual inspection: You will get 2 years guarantee for all D+H products Only one master drive is allowed. from date of verified handing over of the system up to The master always has the last address of all the maximal 3 years after date of delivery, when drives;...
-
Page 5: Dimensions
Electrical devices, accessories, batteries and packa- a de-energized condition! Inspection and maintenance ging should be sorted for environmental-friendly has to be carried out according to D+H maintenance recycling. Do not dispose electrical devices and notes. Only original D+H spare parts may be used. -
Page 6: Fr Notice Originale
! IMPORTANT ! Consignes de sécurité 1. Le montage du moteur doit être réalisé par un distributeur D+H qualifié et expérimenté, suivant régulièrement des formations en interne pour maintenir ses connaissances à jour. - Page 7 Caractéristiques techniques Type VCD-0204-0250-1-ACB VCD-0204-0350-1-ACB Alimentation 24 V DC / ± 20 % Force nominale 200 N** 0,35 A Courant nominale Course nominale* 250 mm ± 2 % 350 mm ± 2 % Vitesse de marche: O1, O2 6 mm/s 5 mm/s 6 mm/s C2, C1...
- Page 8 Dépannage Garantie Contrôle visuel : Tous les articles D+H sont garantis 2 ans dès la Un seul moteur maître peut être présent. Le maître remise justifiée de l’installation et au plus pendant 3 dispose de la dernière adresse, conformément au ans après la date de la livraison si le montage ou la...
-
Page 9: Dimensions
être effectués dans le respect des consignes une voie de recyclage appropriée. Ne jetez pas votre de D+H. Seules des pièces de rechange D+H appareil électroportatif avec les ordures ménagères ! d'origine peuvent être employées. -
Page 10: Es Manual Original
¡IMPORTANTE! Advertencias de seguridad 1. El montaje del actuador deberá efectuarse por un distribuidor autorizado de D+H que cuente con la cualificación y experiencia necesaria, adquirida mediante una formación continuada en nuestra empresa. 2. La instalación eléctrica debe ser llevada a cabo, en su totalidad, por un electricista cualificado según las normativas del Código Nacional de Electricidad de la Asociación Nacional de Protección contra Incendios (NFPA 70). - Page 11 Datos técnicos Tipo VCD-0204-0250-1-ACB VCD-0204-0350-1-ACB Alimentación 24 V DC / ± 20 % Fuerza nominal 200 N** 0,35 A Corriente nominal Carrera nominal * 250 mm ± 2 % 350 mm ± 2 % Velocidad de marcha: O1, O2 6 mm/s 5 mm/s 6 mm/s C2, C1...
- Page 12 Los motores esclavos distributor autorizado de D+H. están numerados en orden decreciente. Ejemplo: La garantía de D+H expira, en el caso de conexión de en un grupo formado por tres motores existe un componentes de D+H con otros equipos o cuando se...
-
Page 13: Dimensión
Sólo para los países de la UE: por D+H. Elimine cualquier tipo de suciedad con un paño Conforme a la Directriz Europea 2012/19/EU sobre seco y suave. aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse... -
Page 14: Connection
Connection / Connexion / Conexión Possible synchronised groups / Groupes synchrones possibles / Posibles grupos sincronizados Standard (Master 2) Standard (Slave 1) Standard (Slave 1) Option -DS (Master 2) Standard (Slave 1) Option -DS (Master 3) Option -DS (Slave 2) Option -DS (Master 4) Standard (Slave 1) Option -DS (Slave 3) - Page 15 Connection / Connexion / Conexión Pin Assignment / Brochage des fiches / Asignación de cables Chain side / Motor side / Côté de la chaîne / Côté de la moteur / Lado cadena Lado motor Type plate / Plaque signalétique / Placa de características 6x 0,5 mm²...
- Page 16 Connection / Raccordement / Conexión Control panel / Centrale / Central: RZN... / GVL... VCD-0204-1-ACB Junction box / Boîte de dérivation / Caja de conexión Mot. a (WH) Mot. b (BN) ACB.a (PK) ACB.b (GY) 2 drives star-shaped / BSY+.a (YE) 2 moteurs en étoile / 2 accionamientos en estrella...
- Page 17 *** Protect wire against short circuit / Protéger contre les courts-circuits / Proteger contra cortacircuitos **** Cable according to D+H table for layout of cables (See instructions for use of control panel) / Câble selon le tableau de câblage de D+H (voire fiche technique de la centrale) / Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central)
- Page 18 *** Protect wire against short circuit / Protéger contre les courts-circuits / Proteger contra cortacircuitos **** Cable according to D+H table for layout of cables (See instructions for use of control panel) / Câble selon le tableau de câblage de D+H (voire fiche technique de la centrale) / Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central)
- Page 19 19/20 99.828.69 1.0/04/22 EN / FR / ES VCD 204-1-ACB-M...
- Page 20 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2021 D+H Mechatronic AG, Ammersbek Rights to technical modifications reserved / Sous réserve de modifications techniques / Derecho reservado a modificaciones técnicas. 99.828.69 1.0/04/22 100 % Recycled paper / Papier recyclé / Papel reciclado...
