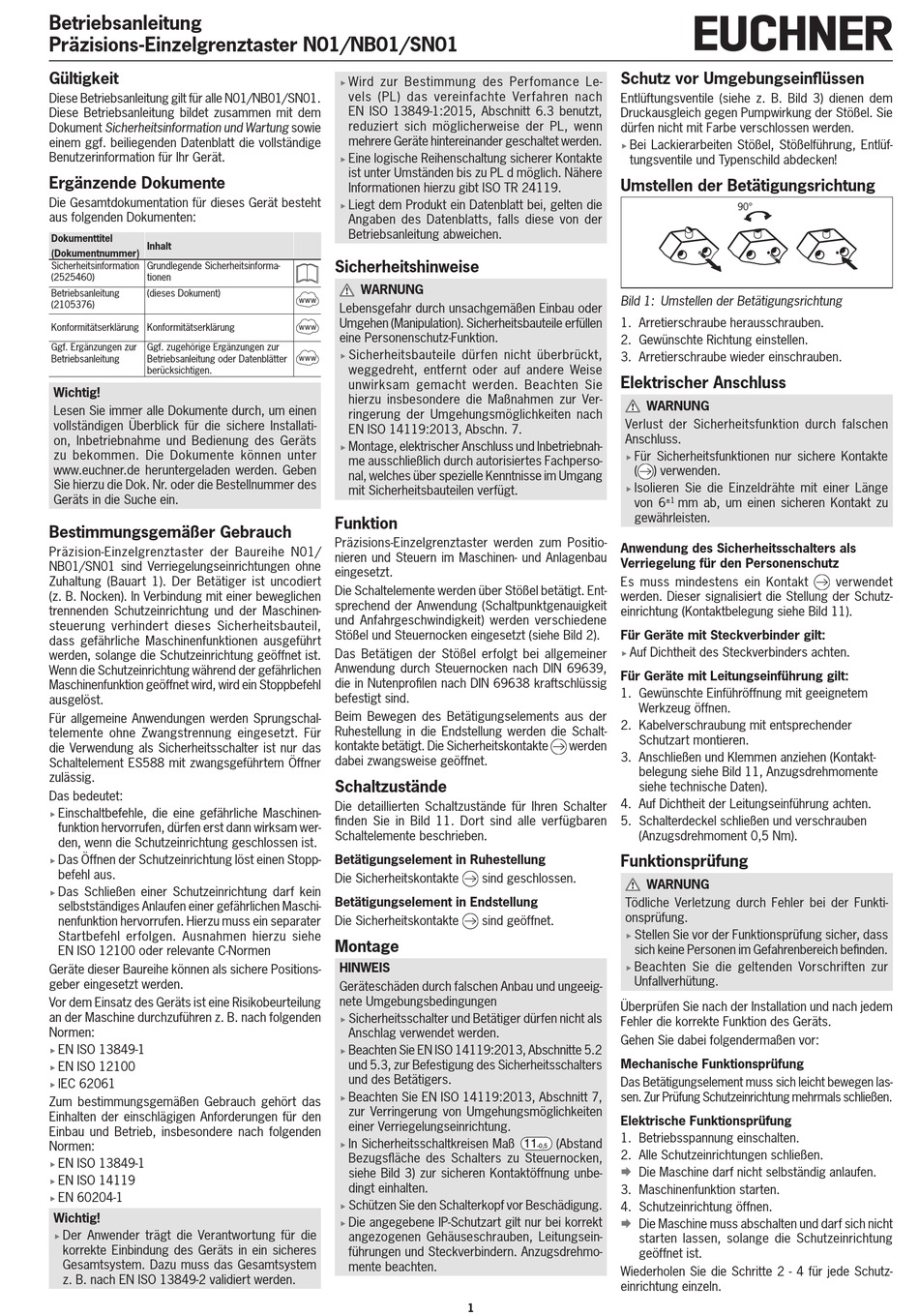

Betriebsanleitung

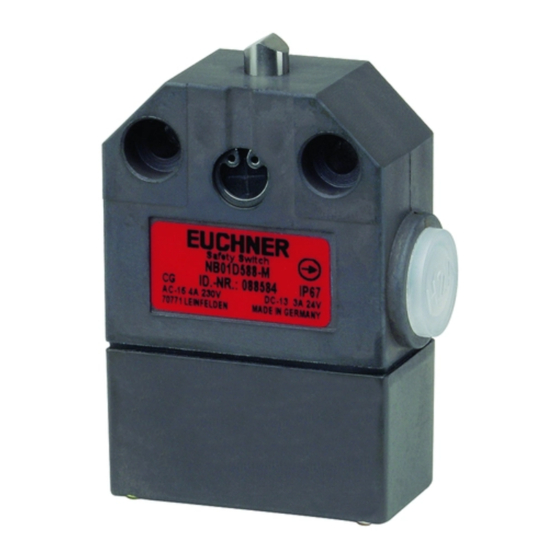

Präzisions-Einzelgrenztaster N01/NB01/SN01
Gültigkeit
Diese Betriebsanleitung gilt für alle N01/NB01/SN01.
Diese Betriebsanleitung bildet zusammen mit dem
Dokument Sicherheitsinformation und Wartung sowie
einem ggf. beiliegenden Datenblatt die vollständige
Benutzerinformation für Ihr Gerät.
Ergänzende Dokumente
Die Gesamtdokumentation für dieses Gerät besteht
aus folgenden Dokumenten:
Dokumenttitel
Inhalt
(Dokumentnummer)
Sicherheitsinformation
Grundlegende Sicherheitsinforma-
(2525460)
tionen
Betriebsanleitung
(dieses Dokument)
(2105376)
Konformitätserklärung Konformitätserklärung
Ggf. Ergänzungen zur
Ggf. zugehörige Ergänzungen zur
Betriebsanleitung
Betriebsanleitung oder Datenblätter
berücksichtigen.
Wichtig!
Lesen Sie immer alle Dokumente durch, um einen
vollständigen Überblick für die sichere Installati-
on, Inbetriebnahme und Bedienung des Geräts
zu bekommen. Die Dokumente können unter
www.euchner.de heruntergeladen werden. Geben
Sie hierzu die Dok. Nr. oder die Bestellnummer des
Geräts in die Suche ein.
Bestimmungsgemäßer Gebrauch
Präzision-Einzelgrenztaster der Baureihe N01/
NB01/SN01 sind Verriegelungseinrichtungen ohne
Zuhaltung (Bauart 1). Der Betätiger ist uncodiert
(z. B. Nocken). In Verbindung mit einer beweglichen
trennenden Schutzeinrichtung und der Maschinen-
steuerung verhindert dieses Sicherheitsbauteil,
dass gefährliche Maschinenfunktionen ausgeführt
werden, solange die Schutzeinrichtung geöffnet ist.
Wenn die Schutzeinrichtung während der gefährlichen
Maschinenfunktion geöffnet wird, wird ein Stoppbefehl
ausgelöst.
Für allgemeine Anwendungen werden Sprungschal-
telemente ohne Zwangstrennung eingesetzt. Für
die Verwendung als Sicherheitsschalter ist nur das
Schaltelement ES588 mit zwangsgeführtem Öffner
zulässig.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinen-
f
funktion hervorrufen, dürfen erst dann wirksam wer-
den, wenn die Schutzeinrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stopp-
f
befehl aus.
Das Schließen einer Schutzeinrichtung darf kein
f
selbstständiges Anlaufen einer gefährlichen Maschi-
nenfunktion hervorrufen. Hierzu muss ein separater
Startbefehl erfolgen. Ausnahmen hierzu siehe
EN ISO 12100 oder relevante C-Normen
Geräte dieser Baureihe können als sichere Positions-
geber eingesetzt werden.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z. B. nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 12100
f
IEC 62061
f
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
EN ISO 13849-1
f
EN ISO 14119
f
EN 60204-1
f
Wichtig!
Der Anwender trägt die Verantwortung für die
f
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z. B. nach EN ISO 13849-2 validiert werden.
Wird zur Bestimmung des Perfomance Le-
f
vels (PL) das vereinfachte Verfahren nach
EN ISO 13849-1:2015, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
Eine logische Reihenschaltung sicherer Kontakte
f
ist unter Umständen bis zu PL d möglich. Nähere
Informationen hierzu gibt ISO TR 24119.
Liegt dem Produkt ein Datenblatt bei, gelten die
f
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
www
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
www
eine Personenschutz-Funktion.
Sicherheitsbauteile dürfen nicht überbrückt,
f
www
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
EN ISO 14119:2013, Abschn. 7.
Montage, elektrischer Anschluss und Inbetriebnah-
f
me ausschließlich durch autorisiertes Fachperso-
nal, welches über spezielle Kenntnisse im Umgang
mit Sicherheitsbauteilen verfügt.
Funktion
Präzisions-Einzelgrenztaster werden zum Positio-
nieren und Steuern im Maschinen- und Anlagenbau
eingesetzt.
Die Schaltelemente werden über Stößel betätigt. Ent-
sprechend der Anwendung (Schaltpunktgenauigkeit
und Anfahrgeschwindigkeit) werden verschiedene
Stößel und Steuernocken eingesetzt (siehe Bild 2).
Das Betätigen der Stößel erfolgt bei allgemeiner
Anwendung durch Steuernocken nach DIN 69639,
die in Nutenprofilen nach DIN 69638 kraftschlüssig
befestigt sind.
Beim Bewegen des Betätigungselements aus der
Ruhestellung in die Endstellung werden die Schalt-
kontakte betätigt. Die Sicherheitskontakte
dabei zwangsweise geöffnet.
Schaltzustände
Die detaillierten Schaltzustände für Ihren Schalter
finden Sie in Bild 11. Dort sind alle verfügbaren
Schaltelemente beschrieben.
Betätigungselement in Ruhestellung
Die Sicherheitskontakte
Betätigungselement in Endstellung
Die Sicherheitskontakte
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
Sicherheitsschalter und Betätiger dürfen nicht als
f
Anschlag verwendet werden.
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2
f
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
Beachten Sie EN ISO 14119:2013, Abschnitt 7,
f
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
In Sicherheitsschaltkreisen Maß 11
f
Bezugsfläche des Schalters zu Steuernocken,
siehe Bild 3) zur sicheren Kontaktöffnung unbe-
dingt einhalten.
Schützen Sie den Schalterkopf vor Beschädigung.
f
Die angegebene IP-Schutzart gilt nur bei korrekt
f
angezogenen Gehäuseschrauben, Leitungsein-
führungen und Steckverbindern. Anzugsdrehmo-
mente beachten.
1
Schutz vor Umgebungseinflüssen
Entlüftungsventile (siehe z. B. Bild 3) dienen dem
Druckausgleich gegen Pumpwirkung der Stößel. Sie
dürfen nicht mit Farbe verschlossen werden.
Bei Lackierarbeiten Stößel, Stößelführung, Entlüf-
f
tungsventile und Typenschild abdecken!
Umstellen der Betätigungsrichtung
Bild 1: Umstellen der Betätigungsrichtung
1. Arretierschraube herausschrauben.
2. Gewünschte Richtung einstellen.
3. Arretierschraube wieder einschrauben.
Elektrischer Anschluss
WARNUNG
Verlust der Sicherheitsfunktion durch falschen
Anschluss.
Für Sicherheitsfunktionen nur sichere Kontakte
f
(
) verwenden.
Isolieren Sie die Einzeldrähte mit einer Länge
f
von 6
gewährleisten.
Anwendung des Sicherheitsschalters als
Verriegelung für den Personenschutz
Es muss mindestens ein Kontakt
werden. Dieser signalisiert die Stellung der Schutz-
einrichtung (Kontaktbelegung siehe Bild 11).
Für Geräte mit Steckverbinder gilt:
Auf Dichtheit des Steckverbinders achten.
f
Für Geräte mit Leitungseinführung gilt:
1. Gewünschte Einführöffnung mit geeignetem
Werkzeug öffnen.
2. Kabelverschraubung mit entsprechender
Schutzart montieren.
werden
3. Anschließen und Klemmen anziehen (Kontakt-
belegung siehe Bild 11, Anzugsdrehmomente
siehe technische Daten).
4. Auf Dichtheit der Leitungseinführung achten.
5. Schalterdeckel schließen und verschrauben
(Anzugsdrehmoment 0,5 Nm).
Funktionsprüfung
sind geschlossen.
WARNUNG
Tödliche Verletzung durch Fehler bei der Funkti-
onsprüfung.
sind geöffnet.
Stellen Sie vor der Funktionsprüfung sicher, dass
f
sich keine Personen im Gefahrenbereich befinden.
Beachten Sie die geltenden Vorschriften zur
f
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Das Betätigungselement muss sich leicht bewegen las-
sen. Zur Prüfung Schutzeinrichtung mehrmals schließen.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
(Abstand
-0,5
2. Alle Schutzeinrichtungen schließen.
Die Maschine darf nicht selbständig anlaufen.
¨
3. Maschinenfunktion starten.
4. Schutzeinrichtung öffnen.
Die Maschine muss abschalten und darf sich nicht
¨
starten lassen, solange die Schutzeinrichtung
geöffnet ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutz-
einrichtung einzeln.
90°
mm ab, um einen sicheren Kontakt zu
±1
verwendet
