STEP 3

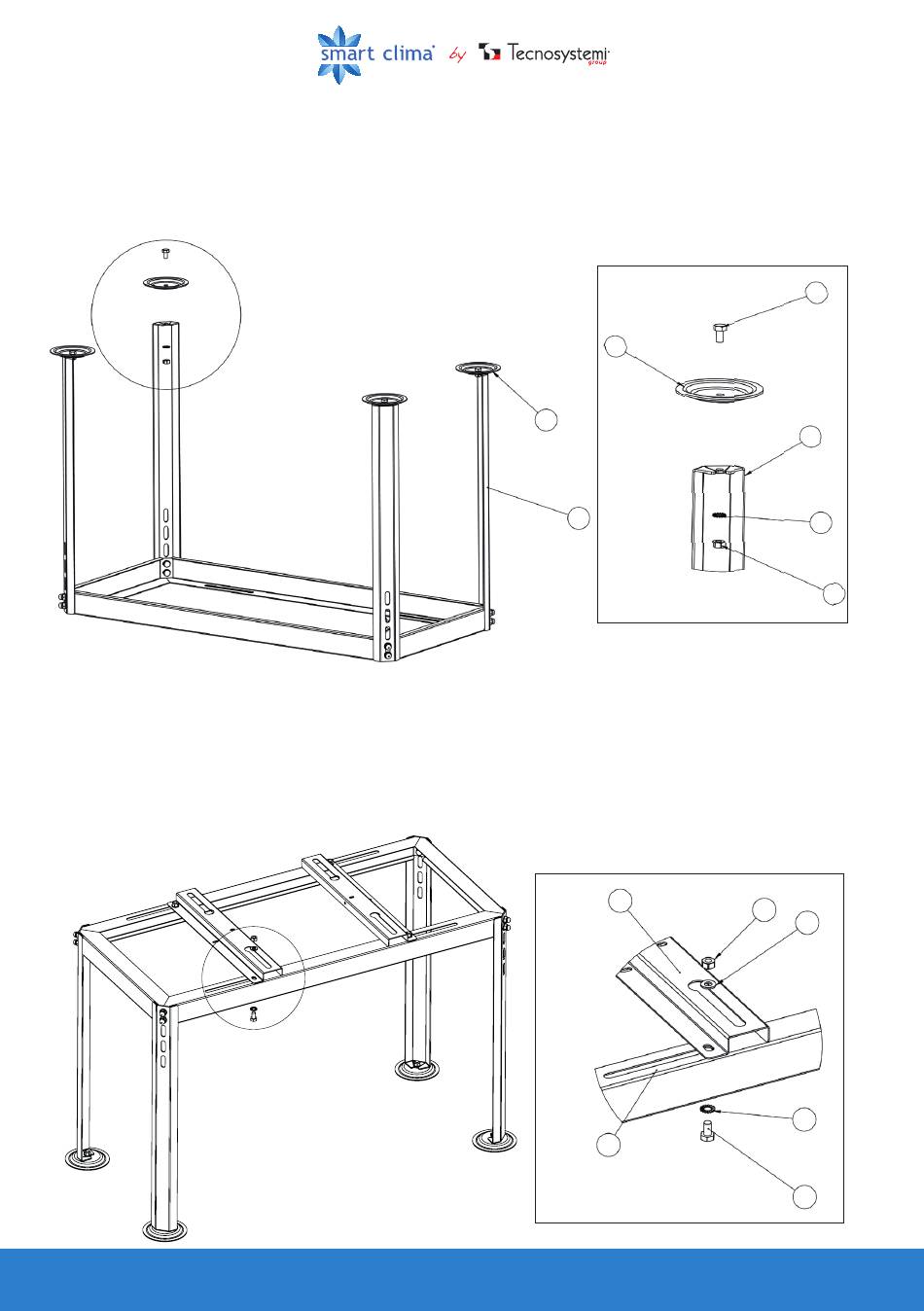

Allineare il foro del piedino (particolare 4) con quello della gamba (particolare 3) e fissarlo tramite
Multi - Zone
apposita viteria (particolari 6, 8, 9) come raffigurato nel dettaglio D.
Air Control System
Line up the hole of the foot (detail 4) with the one on the leg (detail 3) and secure it using suitable
Instruments &
bolts (details 6, 8 ,9) as shown in detail D.
Ventilation
Tools
Solutions
D
6
Accessories
For Heating
4
4
3
3
8
9
Zoom Dettaglio / Close-up Detail D
STEP 4
Allineare l'asola laterale della traversa (particolare 5) con l'asola della cornice (particolare 1).
Regolare la larghezza delle due traverse tramite le asole e fissarle tramite apposita (viteria 6, 7, 8,
9) come raffigurato nel dettaglio E.
Line up the lateral eyelet of the crossbar (detail 5) with the slot on the frame (detail 1). Adjust the
length of the two crossbars using the slots and secure them with suitable bolts (details 6, 7, 8, 9)
as shown in detail E.
5
9
7
E
8
1
6
Zoom Dettaglio / Close-up Detail E
5
