ASSEMBLAGGIO MESSA IN OPERA / ASSEMBLY AND COMMISSIONING
STEP 1

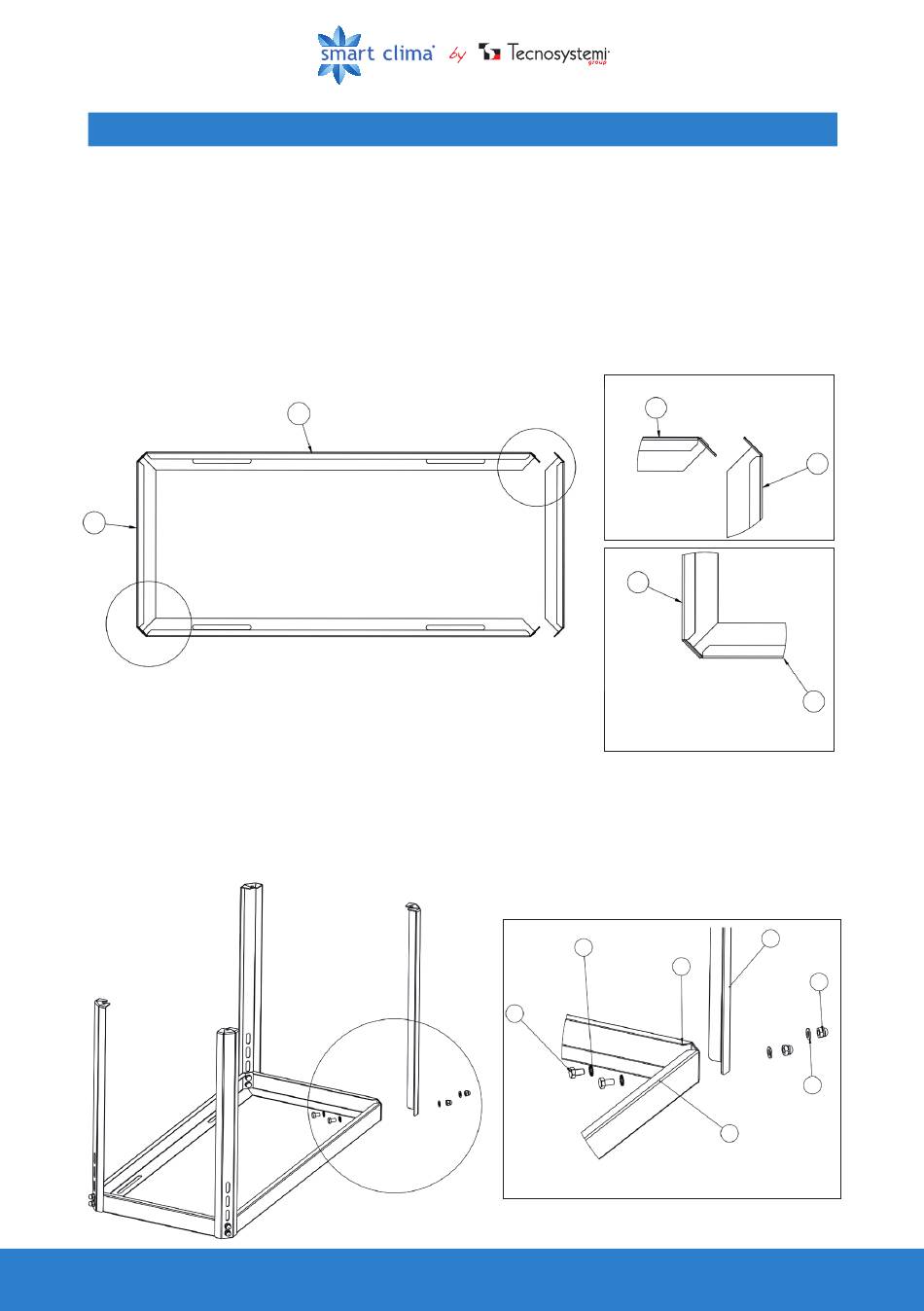

Posizionarsi su un piano di lavoro ed allineare i fori della cornice frontale (particolare 1) con le
asole della cornice laterale (particolare 2) come raffigurato nel dettaglio A, in modo che le superfici
superiori siano planari, come raffigurato nel dettaglio B.
ATTENZIONE: LE ASOLE SONO INTERNE E I FORI SONO ESTERNI.
Place on a level work surface and line up the holes of the front frame (detail 1) with the eyelets
of the lateral frame (detail 2) as shown in detail A so that the upper surfaces are flat, as shown
in detail B.
WARNING: THE EYELETS ARE INTERNAL AND THE HOLES ARE EXTERNAL.
2
B
STEP 2
Allineare le asole delle gambe con i fori della cornice precedentemente allineati come raffigurato nel
dettaglio C e fissarli tramite viteria (particolari 6, 7, 8, 10).
Line up the eyelets of the legs with the holes of the frame that have already been lined up as
shown in detail C and secure them with bolts (details 6, 7, 8, 10).
