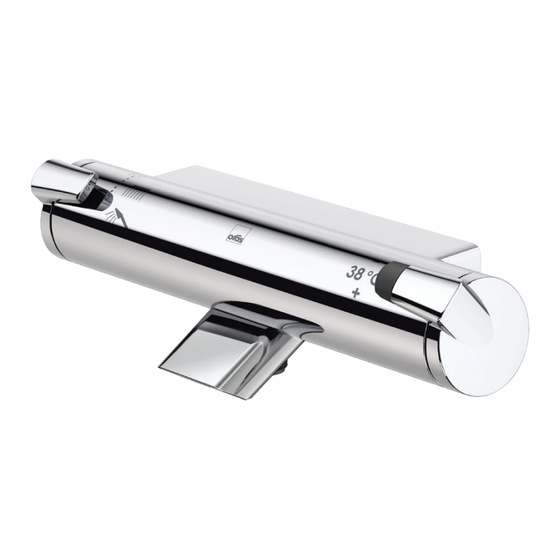

- Page 1 Oras Optima Инструкция по установке душевого гарнитура Oras Optima 2790...
-
Page 3: Table Of Contents
Contents CZ Obsah FI Sisällysluettelo NL Inhoud SE Innehållsförteckning DE Inhaltsübersicht FR Sommaire NO Innhold SK Obsah DK Indholdsfortegnelse IT Indice PL Spis treści UA Зміст EE Sisukord LT Turinys RO Cuprins ES Contenidos LV Saturs RU Coдержание Technical data............4-7 Installation ............. -
Page 4: 1111 I (Iso 3822)
+80°C G 1/2 VA 1.43/20446 STF VTT-RTH-00330-15 Sintef Nr. 3085 7150 EN 1111 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.27 l/s (300 kPa) 160 kPa (0.2 l/s) 0.21 l/s (300 kPa) Eco max. +80°C G 1/2... - Page 5 7151 EN 1111 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.26 l/s (300 kPa) 180 kPa (0.2 l/s) 0.2 l/s (300 kPa) Eco max. +80°C G 1/2 G 1/2 7160U EN 1111 I (ISO 3822) Oras lab. 100 - 1000 kPa 0.27 l/s (300 kPa)
- Page 6 0.16 l/s (300 kPa) Eco max. +80°C G 1/2 7155 EN 1111 II/I (ISO 3822) Oras lab. 100 - 1000 kPa 0.3 l/s (300 kPa), 290 kPa (0.3 l/s) 0.21 l/s (300 kPa), 270 kPa (0.2 l/s) 0.15 l/s (300 kPa) Eco G 1/2 max.
- Page 7 7149 EN 1111 I (ISO 3822) 100 - 1000 kPa 0.30 l/s (300 kPa), 300 kPa (0.3 l/s) 0.23 l/s (300 kPa), 230 kPa (0.2 l/s) 0.16 l/s (300 kPa) Eco max. +80°C 150±3 G 1/2 STF VTT-RTH-00330-15 7169 EN 1111 I (ISO 3822) 100 - 1000 kPa 0.27 l/s (300 kPa)
- Page 8 7131 EN 1111 II (ISO 3822) Oras lab. 100 - 1000 kPa 0.27 l/s (300 kPa) 170 kPa (0.2 l/s) max. +80°C 150±3 STF VTT-RTH-00330-15 7132 EN 1111 II (ISO 3822) Oras lab. 100 - 1000 kPa 0.25 l/s (300 kPa) 200 kPa (0.2 l/s)
- Page 9 7191 EN 1111 I (ISO 3822) 85 - 95 100 - 1000 kPa 0.33 l/s (300 kPa), 250 kPa (0.3 l/s) 0.23 l/s (300 kPa), 230 kPa (0.2 l/s) 0.16 l/s (300 kPa) Eco max. +80°C 150±3 VA 1.43/20446 STF VTT-RTH-00330-15 7191U EN 1111 I (ISO 3822)
- Page 10 7192 EN 1111 85 / 95 I (ISO 3822) 100 - 1000 kPa 0.27 l/s (300 kPa), 160 kPa (0.2 l/s) 0.21 l/s (300 kPa) Eco max. +80°C G 1/2 150±3 VA 1.43/20446 STF VTT-RTH-00330-15 7192U EN 1111 I (ISO 3822) 85 / 95 100 - 1000 kPa 0.27 l/s (300 kPa), 160 kPa (0.2 l/s)
-
Page 11: 100 - 1000 Kpa 257
0.21 l/s (300 kPa) Eco max. +80°C G 1/2 7157 EN 1111 85 / 95 II (ISO 3822) Oras lab. 100 - 1000 kPa 0.26 l/s (300 kPa), 180 kPa (0.2 l/s) 0.20 l/s (300 kPa) Eco max. +80°C G 1/2 G 1/2 150±3... -
Page 12: Max. +80°C
7193 EN 1111 I (ISO 3822) 100 - 1000 kPa 0.33 l/s (300 kPa), 250 kPa 0.3 l/s) 0.2 l/s (300 kPa), 300 kPa (0.2 l/s) 0.14 l/s (300 kPa) Eco max. +80°C ±10 x - 5 mm G 1/2 150±3 VA 1.43/20446 STF VTT-RTH-00330-15... - Page 13 7194 EN 1111 I (ISO 3822) 100 - 1000 kPa 0.33 l/s (300 kPa), 250 kPa 0.3 l/s) 0.2 l/s (300 kPa), 300 kPa (0.2 l/s) 0.14 l/s (300 kPa) Eco max. +80°C ±10 G 1/2 x - 5 mm 150±3 7152 EN 1111...
- Page 14 7153 EN 1111 II/I (ISO 3822) Oras lab. 100 - 1000 kPa 0.32 l/s (300 kPa) 0.19 l/s (300 kPa) 0.13 l/s (300 kPa) Eco max. +80°C ±10 G 1/2 x - 5 mm G 1/2 150±3 14 (40)
-
Page 15: Installation
Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка TEST °C + max. - Page 16 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 7155 / 7151 ø...
- Page 17 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 7191, 7191U, MAX +65°C 7192, 7192U 17 (40)
- Page 18 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка ø 8 ø 6 (+10 mm) 18 (40)
- Page 19 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 19 (40)
- Page 20 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 10 12 20 (40)
- Page 21 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 7193, 7193U, MAX +65°C 7194, 7152, 7153 21 (40)
- Page 22 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка ø 8 ø 6 a) 180 (7193) a) 430 (7152, 7153, 7193U, 7194) b) 280 (7193)
- Page 23 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 23 (40)
- Page 24 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 24 (40)
- Page 25 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка ø 6 ø 4 25 (40)
- Page 26 Installation CZ Montáž FI Asennus NL Installatie SE Installation DE Montage FR Installation NO Montering SK Inštalácia DK Installation IT Montaggio PL Instalacja UA Встановлення EE Paigaldus LT Montavimas RO Instalare ES Montaje LV Montāža RU Установка 7132 Cleaning CZ Čištění FI Puhdistus NL Reinigen SE Rengöring...
-
Page 27: Operation
Operation CZ Funkce FI Toiminta NL Bediening SE Funktion DE Funktion FR Utilisation NO Funksjon SK Prevádzka DK Betjening IT Funzionamento PL Działanie UA Принцип дії EE Toimimine LT Veikimo principas RO Funcţionare ES Servicio LV Darbības princips RU Принцип действия 7140, 7140U, 7154, 7155 cold 7160, 7160U, 7150, 7151... -
Page 28: Operation
Operation CZ Funkce FI Toiminta NL Bediening SE Funktion DE Funktion FR Utilisation NO Funksjon SK Prevádzka DK Betjening IT Funzionamento PL Działanie UA Принцип дії EE Toimimine LT Veikimo principas RO Funcţionare ES Servicio LV Darbības princips RU Принцип действия 7191, 7191U cold 7192, 7192U... -
Page 29: Operation
Operation CZ Funkce FI Toiminta NL Bediening SE Funktion DE Funktion FR Utilisation NO Funksjon SK Prevádzka DK Betjening IT Funzionamento PL Działanie UA Принцип дії EE Toimimine LT Veikimo principas RO Funcţionare ES Servicio LV Darbības princips RU Принцип действия 7193, 7193U, 7152, 7153 cold 29 (40) - Page 30 SERVICE 1: Temperature adjustment CZ Regulátor teploty LV Temperatūras iestādīšana DE Temperatureinstellung NL Temperatuursinstelling DK Justering af temperaturen på installationsstedet NO Justering av temperaturen ved EE Temperatuuri seadmine vajadusel sperreknappens ES Ajuste de la temperatura en el lugar de montaje PL Regulacja temperatury FI Lämpötilan säätö...
- Page 31 To change the cartridge CZ Výména kartuše LV Regulēšanas mehānisma kasetes maiņa DE Ein- und Ausbau der Kartusche NL Vervangen van het keramische binnenwerk DK Udskiftning af reguleringskassette (unit) NO Skifting av kassett EE Seadeosa vahetus PL Wymiana modułu sterującego ES Montaje del cartucho RO Înlocuirea cartuşului FI Säätöosan vaihto...
- Page 32 Changing the operating valve CZ Výměna pracovního ventilu LV Ûdens plūsmas ventiļa maiņa DE Auswechseln der keramischen Oberteile NL Vervangen van de werkingsklep DK Udskiftning af topstykker NO Bytting av overdel EE Seadeventiili vahetus PL Wymiana zaworu regulacyjnego ES Recambio del cartucho del monoblock RO Înlocuirea ventilului de operare FI Käyttöventtiilin vaihto RU Замена...
- Page 33 Changing the diverter CZ Výměna přepínače FR Changement de l’inverseur PL Wymiana przełącznika DE Wartung des Umstellers IT Sostituzione della deviatore RO Înlocuirea divertorului DK Udskiftning af omskifter LT Perjungiklio pakeitimas RU Замена переключателя EE Suundvahetaja vahetamine LV Trīseju vārsts maiņa SE Byte av omkastare ES Cambiar la inversor NL Omsteller vervangen...
- Page 34 Cleaning the faucet CZ Čištění baterie FR Nettoyage du robinet PL Czyszczenie baterii DE Reinigung der Armatur IT Pulizia della rubinetteria RO Curăţire DK Rengøring af armaturet LT Maišytuvo valymas RU Чистка смесителя EE Puhastamine LV Krāna tīrīšana SE Rengöring av blandarna ES Limpieza de la grifería NL Reinigen van de kraan SK Čistenie vodovodnej batérie...
- Page 35 Spare parts CZ Náhradní díly FI Varaosat NL Reserve-onderdelen SE Reservdelar DE Ersatzteile FR Pièces détachées NO Reservedeler SK Náhradné diely DK Reservedele IT Pezzi di ricambio PL Części zamienne UA Запасні частини EE Varuosad LT Atsarginės dalys RO Piese de schimb ES Piezas de recambio LV Rezerves daļas RU Запасные...
- Page 36 Spare parts CZ Náhradní díly FI Varaosat NL Reserve-onderdelen SE Reservdelar DE Ersatzteile FR Pièces détachées NO Reservedeler SK Náhradné diely DK Reservedele IT Pezzi di ricambio PL Części zamienne UA Запасні частини EE Varuosad LT Atsarginės dalys RO Piese de schimb ES Piezas de recambio LV Rezerves daļas RU Запасные...
-
Page 37: Spare Parts
Spare parts CZ Náhradní díly FI Varaosat NL Reserve-onderdelen SE Reservdelar DE Ersatzteile FR Pièces détachées NO Reservedeler SK Náhradné diely DK Reservedele IT Pezzi di ricambio PL Części zamienne UA Запасні частини EE Varuosad LT Atsarginės dalys RO Piese de schimb ES Piezas de recambio LV Rezerves daļas RU Запасные... -
Page 38: Spare Parts
Spare parts CZ Náhradní díly FI Varaosat NL Reserve-onderdelen SE Reservdelar DE Ersatzteile FR Pièces détachées NO Reservedeler SK Náhradné diely DK Reservedele IT Pezzi di ricambio PL Części zamienne UA Запасні частини EE Varuosad LT Atsarginės dalys RO Piese de schimb ES Piezas de recambio LV Rezerves daļas RU Запасные...
