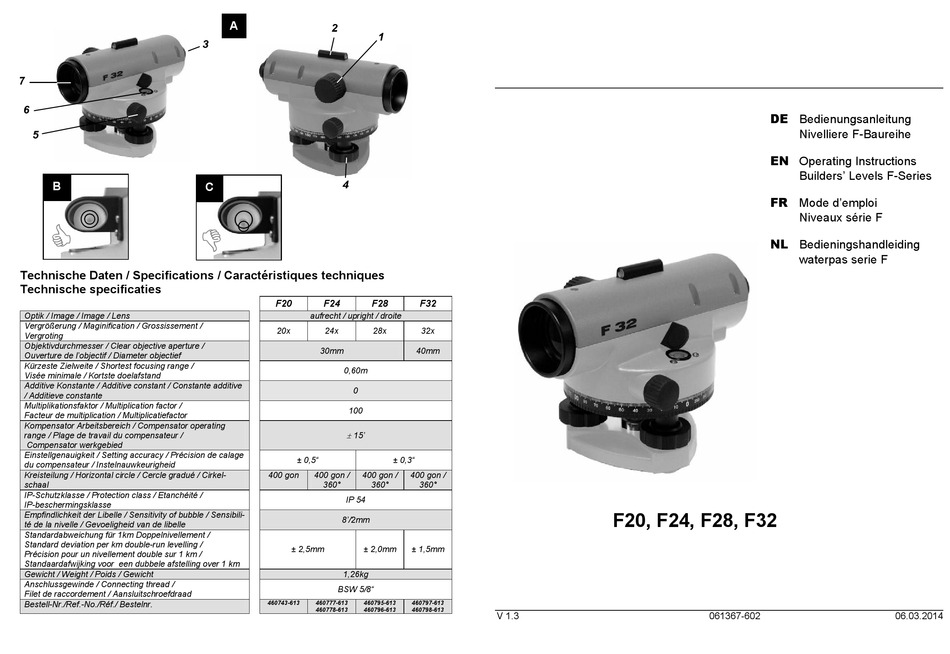

Nedo F Series Operating Instructions

7
6
5
B

Technische Daten / Specifications / Caractéristiques techniques
Technische specificaties
Optik / Image / Image / Lens
Vergrößerung / Maginification / Grossissement /
Vergroting
Objektivdurchmesser / Clear objective aperture /
Ouverture de l'objectif / Diameter objectief
Kürzeste Zielweite / Shortest focusing range /
Visée minimale / Kortste doelafstand
Additive Konstante / Additive constant / Constante additive
/ Additieve constante
Multiplikationsfaktor / Multiplication factor /
Facteur de multiplication / Multiplicatiefactor
Kompensator Arbeitsbereich / Compensator operating
range / Plage de travail du compensateur /
Compensator werkgebied
Einstellgenauigkeit / Setting accuracy / Précision de calage
du compensateur / Instelnauwkeurigheid
Kreisteilung / Horizontal circle / Cercle gradué / Cirkel-
schaal
IP-Schutzklasse / Protection class / Etanchéité /
IP-beschermingsklasse
Empfindlichkeit der Libelle / Sensitivity of bubble / Sensibili-
té de la nivelle / Gevoeligheid van de libelle
Standardabweichung für 1km Doppelnivellement /
Standard deviation per km double-run levelling /
Précision pour un nivellement double sur 1 km /
Standaardafwijking voor een dubbele afstelling over 1 km
Gewicht / Weight / Poids / Gewicht
Anschlussgewinde / Connecting thread /
Filet de raccordement / Aansluitschroefdraad
Bestell-Nr./Ref.-No./Réf./ Bestelnr.
A
2
1
3
4
C

F20 F24 F28
aufrecht / upright / droite
20x 24x 28x
30mm
0,60m
0
100

15'
± 0,5"
400 gon 400 gon / 400 gon /
360° 360°
IP 54
8'/2mm
± 2,5mm ± 2,0mm
1,26kg
BSW 5/8"
460743-613 460777-613 460795-613
460778-613 460796-613
F32
32x
40mm
± 0,3"
400 gon /
360°
± 1,5mm
460797-613
460798-613
V 1.3
DE Bedienungsanleitung
EN Operating Instructions
FR Mode d'emploi
NL Bedieningshandleiding
F20, F24, F28, F32
061367-602

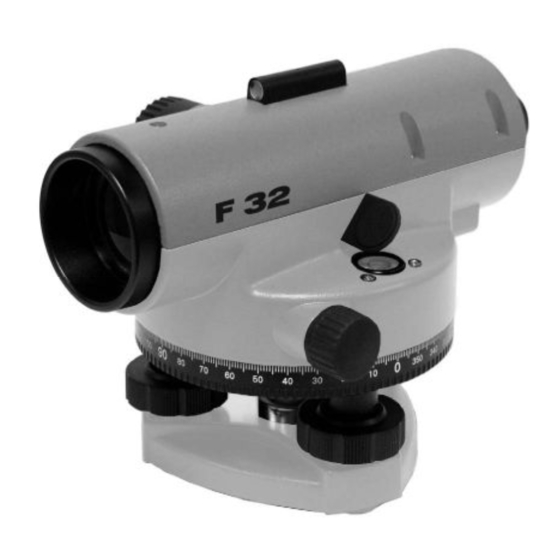

Nivelliere F-Baureihe
Builders' Levels F-Series
Niveaux série F
waterpas serie F
06.03.2014
