3. Branchez les extrémités des câbles noir
et marron.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
5. Branchez les extrémités des deux câbles
bleus.
6. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).

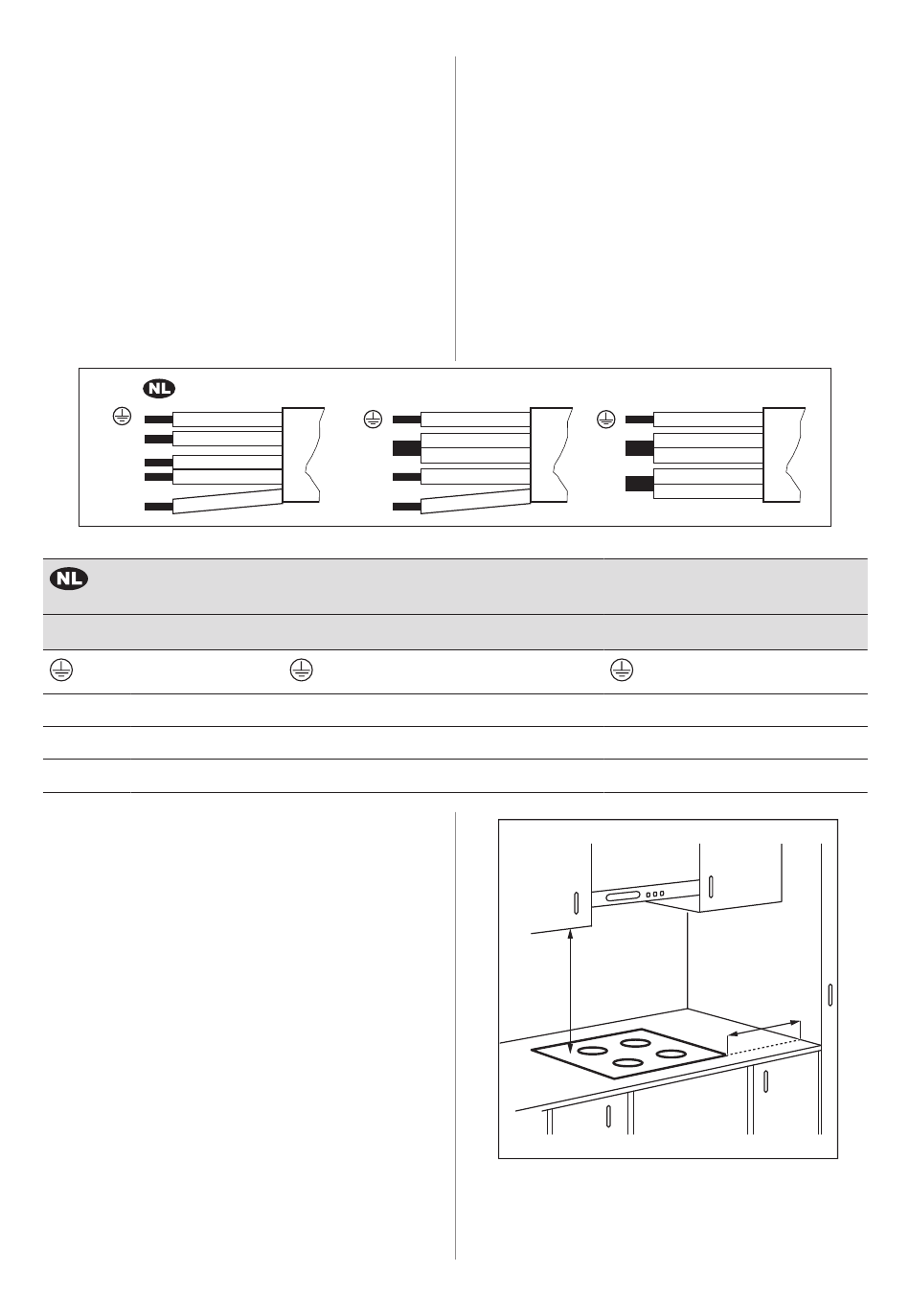

Raccordement biphasé
1. Retirez la gaine d'extrémité du câble des
fils noir et marron.
220-240 V~
N
N
L1
L2
220 - 240 V~
5 x 1,5 mm²
Vert - jaune
N Bleu et bleu
L1 Noir
L2 Marron
3.4 Assemblage
Si vous installez la table de cuisson sous une
hotte, reportez-vous aux instructions
d'installation de la hotte pour connaître la
distance minimale entre les appareils.
400V2N~
N
L1
L2
Raccordement biphasé: 400 V2N~
5 x 1,5 mm² ou 4 x 2,5 mm²
Vert - jaune
N Bleu et bleu
L1 Noir
L2 Marron
2. Retirez une partie de l'isolation des
extrémités des câbles bleu.
3. Branchez les extrémités des deux câbles
bleus.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
N
L
Raccordement monophasé:
220 - 240 V~
5 x 1,5 mm² ou 3 x 4 mm²
N
L
min.
500mm
Si l'appareil est installé au-dessus d'un tiroir,
la ventilation de la table de cuisson peut
220-240 V~
Vert - jaune
Bleu et bleu
Noir et marron
min.
50mm
