TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Dunstabzugshaube
Deutsch
English
Bedienungsanleitung
Instruction Manual
S26-60ABPH
www.pkm-online.de
Extractor Hood
Seite
Page
2
20

Advertisement

Table of Contents
loading

Summary of Contents for Pkm S26-60ABPH

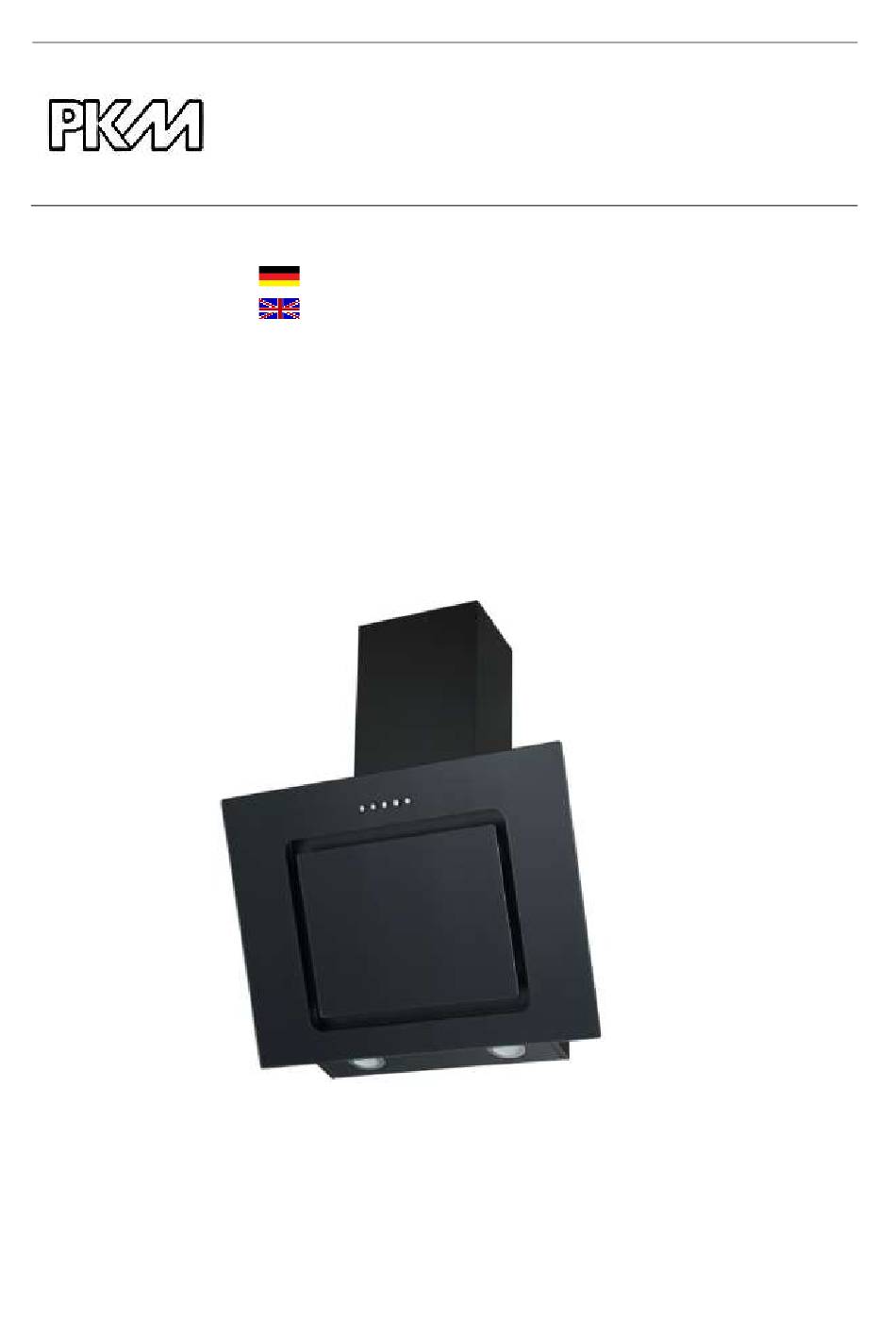

  • Page 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood S26-60ABPH Deutsch Seite English Page www.pkm-online.de...
  • Page 2: Table Of Contents

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.
  • Page 3: Sicherheitshinweise

    sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten. EG - Konformitätserklärung  Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.  Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.
  • Page 4 Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt. Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
  • Page 5 2. Betreiben Sie das Gerät nur mit 220~240 VAC/50Hz. Verwenden Sie bei 220~240 VAC/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. 3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
  • Page 6: Installation

    VORSICHT! 1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird. 2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.
  • Page 7: Hinweise Zur Installation

    1. Die Mindestabstände benennen nicht eine zwingend notwendige Gesamtinstallationshöhe, sondern nur einen minimalen Wert, der durch die Addition der Höhe des Kochfelds (Fußboden ↔ Kochfeld) und des benötigten Mindestabstands der entsprechenden Art des Kochfelds zur Dunstabzugshaube (Kochfeld ↔ Dunstabzugshaube) entsteht, also gilt: (Fußboden ↔...
  • Page 8: Installationsschritte

    8. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1 cm/m oder einen Neigungswinkel von 2 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube. 9. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
  • Page 9 2. Bohren Sie zur Befestigung der Halterung und des Gehäuses 8 Löcher (Ø 8 mm) in die Wand. 3. Bringen Sie die Dübel in die Bohrlöcher ein. bringen Sie 2 St. ST4*40 Schrauben zur Befestigung des Gehäuses in die Dübel ein. 4.
  • Page 10: Kohlefilter

    7. Befestigen Sie den äußeren Kamin mit 2 St. ST4*8 Schrauben am Gerät und befestigen Sie dann mit 2 St. ST4*40 Schrauben die Kaminklammer an der Wand. 8. Ziehen Sie den inneren Kamin aus, bis zur Wandhalterung des Kamins. Befestigen Sie den Kamin an der Wandhalterung.
  • Page 11 WARNUNG! Verwenden Kohlefilter ausschließlich Umluftbetrieb! 1. Entfernen Sie den/die Fettfilter. Die Kohlefilter werden auf den beiden Seiten des Motorgehäuses befestigt. 2. Beachten Sie für den nächsten Schritt die folgende Abbildung: Kohlefilter (eingebaut) Halteklammer (Haltevorrichtung am Motor) Linksdrehung = Der installierte Kohlefilter wird zum Entfernen nach links gedreht.
  • Page 12: Bedienung

    HINWEIS! Wechseln Sie die Kohlefilter je nach Benutzung der Haube alle drei bis sechs Monate. Reinigen Sie für einen einwandfreien Betrieb des Motors die Fettfilter regelmäßig. Bestellen Sie den Kohlefilter unter www.pkm-online.de 3. Bedienung 3.1 Bedienfeld VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht.
  • Page 13: Reinigung/Pflege

    ➢ Verwenden Sie die höchste Motorgeschwindigkeit des Geräts ausschließlich bei einer hohen Konzentration von Kochdünsten. ➢ Da saubere Filter die Effizienz des Geräts steigern, reinigen Sie regelmäßig die Fettfilter. ➢ Tauschen Sie Kohlefilter (Verwendung nur im Umluftbetrieb sinnvoll) regelmäßig aus. Achten Sie hierbei auf die Hinweise des Herstellers der Kohlefilter.
  • Page 14 Fettfilter WARNUNG! Bei Nichtbeachtung der Reinigungsanweisungen besteht BRANDGEFAHR! Aluminiumfilter Aluminiumfilter müssen nicht ersetzt werden. Einmal pro Monat von Hand oder in Spülmaschine reinigen. Verwenden keine aggressiven Reinigungsmittel. Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen Spülmaschinenreiniger (ph größer 7). Filter nicht zusammen mit verschmutztem Geschirr in den Geschirrspüler stellen.
  • Page 15: Problembehandlung

    5. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht. ➢ Das Gerät ist mit dem Stromstecker ➢ Überprüfen fragliche nicht Steckdose Steckdose, indem Sie ein anderes angeschlossen. Gerät ebenda anschließen. ➢ Der Stromstecker ist locker. ➢ Überprüfen Sie die Sicherung. ➢...
  • Page 16: Technische Daten

    ❖ falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter. ❖ falls an der Abdeckplatte des Mauerkastens feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
  • Page 17: Relevante Angaben Zur Installation

    Geschwindigkeit im Normalbetrieb A-bewertete Luftschallemission bei maximaler verfügbarer Geschwindigkeit im Normalbetrieb A-bewertete Luftschallemission im Betrieb auf der Intensivstufe oder Schnelllaufstufe Erklärungen: (1) Luftstrommessung Haushaltsdunstabzugshauben müssen mit einem maximalem Luftstrom, der bei einer verfügbaren Einstellung mehr als 650 m /h beträgt, nach einer festgelegten Zeit "tlimit"...
  • Page 18: Entsorgung

    7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
  • Page 19: Garantiebedingungen

    8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...
  • Page 20 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
  • Page 21 Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer. Please dispose of the packing with respect to your current local and municipal regulations. The appliance you have purchased may be an enhanced version of the unit this manual was printed for.
  • Page 22 DANGER 1. Do not operate the appliance when it does not work properly, is visibly damaged, has dropped down or the power cord/plug are damaged. 2. The power cord must be replaced by a qualified professional only. 3. Never repair the appliance yourself. 4.
  • Page 23 11. The exhaust hose must not be made of flammable materials or contain any flammable materials. 12. Operate the appliance with inserted grease filters only. Otherwise recirculating- transported fat will deposit in the appliance and the exhaust system. RISK OF FIRE! Clean or replace the filters regularly.
  • Page 24 2. Installation 2.1 Important safety information Required minimum distance hood to Ceramic-glass rings/hotplates 65 cm Gas cooker 75 cm Coal / oil / stove wood firing 85 cm WARNING! If you ignore the required minimum distance, the accumulated fat in the filters can catch fire due to the heat emission of the hob.
  • Page 25 4. If your appliance is equipped with a carbon filter, remove the carbon filter before you operate the appliance in the extraction mode. The carbon filter should be used in the recirculating mode only. 5. The exhaust duct should be as short and straight as possible. The diameter of the exhaust hose should be at least 120/150 mm (look at chapter T ECHNICAL ).
  • Page 26 2.3 Installation steps WARNING! Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. WARNING! Do not damage the wiring in the wall while drilling NOTICE! At least one assistant is required for installation. Important information: The installation of this appliance must be carried out by a person who is experienced in such a work .
  • Page 27 5. Fix the inner chimney bracket on the wall using ST4*40 screws. 6. Fix the outer chimney bracket on the outer chimney. Ensure, that the inner chimney can be extracted properly. 7. Fix the outer chimney on the appliance using 2 pcs ST4*8 screws and then fix the outer chimney bracket on the wall using 2 pcs 4*40 screws.
  • Page 28 9. Insert the grease filters and connect the appliance to the mains ➢ Check from all sides that the appliance is aligned horizontally; otherwise the appliance will not work properly. 2.4 Carbon filter Product code: CF 150 WARNING! Unplug the appliance or disconnect it from the mains (use the relevant fuse in your household fuse box).
  • Page 29 NOTICE! Depending on frequency of use, replace the carbon filters every three to six months. Clean the grease filter(s) regularly for proper operation of the motor. You can order carbon filters at www.pkm-online.de 3. Operation 3.1 Control panel CAUTION! The lamp must not be covered by thermal insulation or other materials.
  • Page 30 Low Speed Mid Speed High Speed Light On / Off 3.2 Reduction of the environmental impacts of cooking ➢ Cover your pot/pan with lid during cooking. ➢ Switch off the appliance after cooking or use the delayed switch-off function (equipment depends on model). ➢...
  • Page 31 1. Clean the housing of the appliance with a suitable detergent. Use such a product carefully and economically. 2. Do not clean the control panel with a detergent. Use a damp cloth. Otherwise you may damage the electronic components of the controls. 3.
  • Page 32 1. The illuminant has to be replaced by a qualified professional only Required minimum distance to surfaces such as pot lids, oven cloths etc. to avoid any hot parts and risk of fire. --- m = 0,45 m Only use self shielded illuminants to avoid hot parts, risk of fire and exposure to UV-radiation.
  • Page 33 6. Technical data 6.1 Information in accordance with Regulation (EU) 66/2014 Brand/trademark Model identifier S26-60ABPH Annual energy consumption (AEC 22.3 kWh/year hood Energy efficiency index (EEI...
  • Page 34 Air flow at maximum speed/ standard operation Max. air flow (Qmax) Air pressure at best operating point (P Connected load Power consumption lighting system (W 2 x 2.0 Lighting efficiency (LE lux/Watt hood Lighting efficiency index Power consumption standby (P Power consumption off (P A-rated noise emission at minimum speed/ standard operation...
  • Page 35 7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3.
  • Page 36 8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.
  • Page 37: Technische Zeichnung

    A. Technische Zeichnung/technical drawing Abmessungen in mm. Dimensions in mm.
  • Page 38 Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen vorbehalten Subject to alterations Stand Updated 22.03.2021 03/22/2021 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
